23

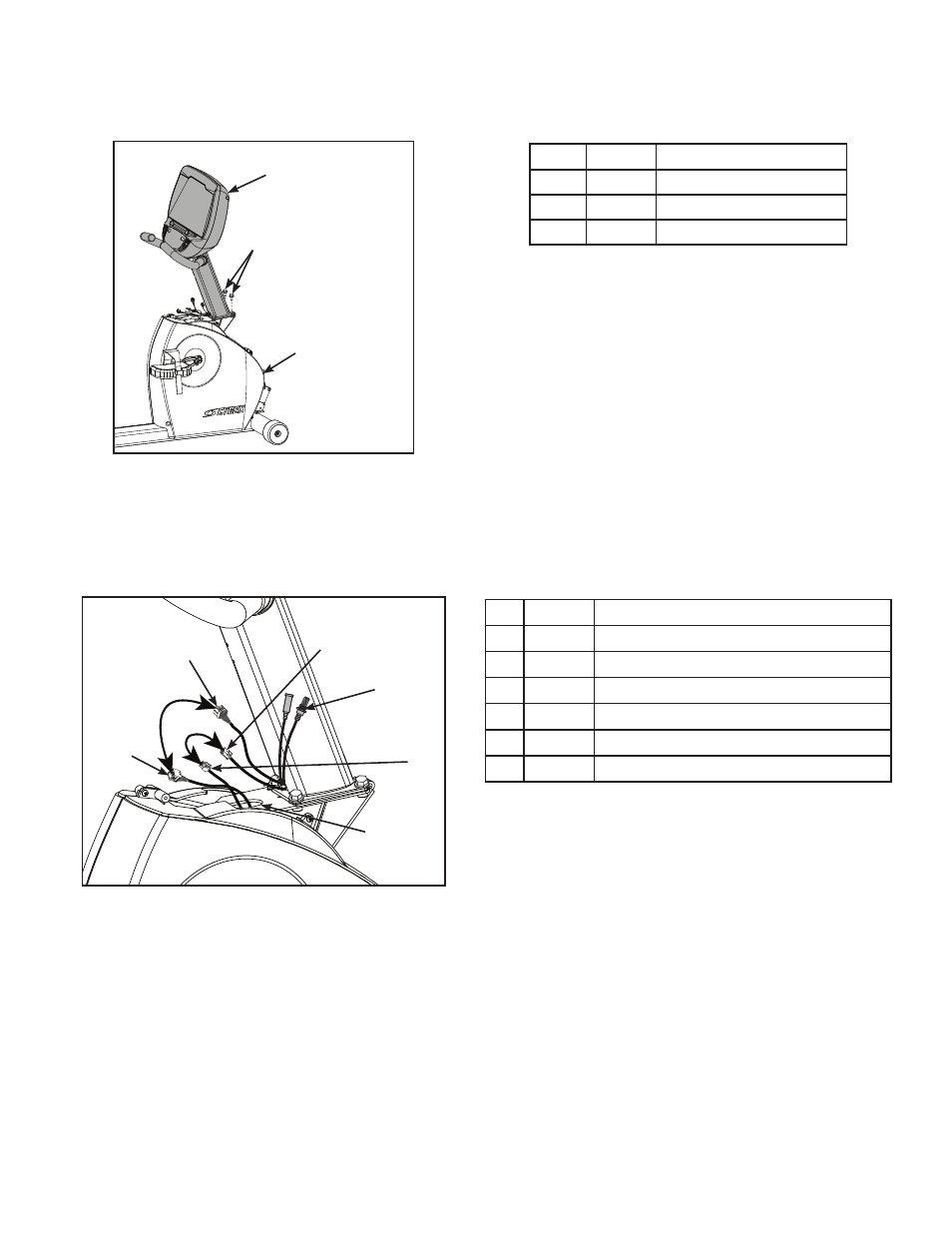

2. Die Konsole in der richtigen Position auf dem Unterteil platzieren. Dazu auf die beiden
Befestigungsschrauben schieben.
2
3
1
Artikel Beschreibung
1 2 Konsole
2 13 Schrauben (2)
3 1 Unterteil
3. Die anderen beiden Schrauben mit der Hand eindrehen.
4. Die vier Schrauben mit einem 1/2-Zoll-Steckschlüssel fest anziehen.
5. Den Steckverbinder des oberen Display-Kabels in den Steckverbinder des unteren Display-Kabels
stecken. Sicherstellen, dass die Steckverbinder einrasten und fest angeschlossen sind.
1
3
6
4
2
5
Artikel Beschreibung
1 Oberer Display-Steckverbinder
2 Unterer Display-Steckverbinder
3 Oberer Herzfrequenz-Steckverbinder
4 A/V-Kabel (optional)
5 Unterer Herzfrequenz-Steckverbinder
6 Obere Öffnung im Rahmen
6. Den oberen Herzfrequenz-Steckverbinder in den unteren Herzfrequenz-Steckverbinder stecken.
7. Alle Steckverbinder jeweils in die obere Öffnung des Rahmens stecken. Vorsichtig vorgehen, damit die
Kabel während der Montage nicht eingeklemmt oder beschädigt werden.
