Installation
D3936-DE Rev C EZ3400VL Bedienungsanleitung
31

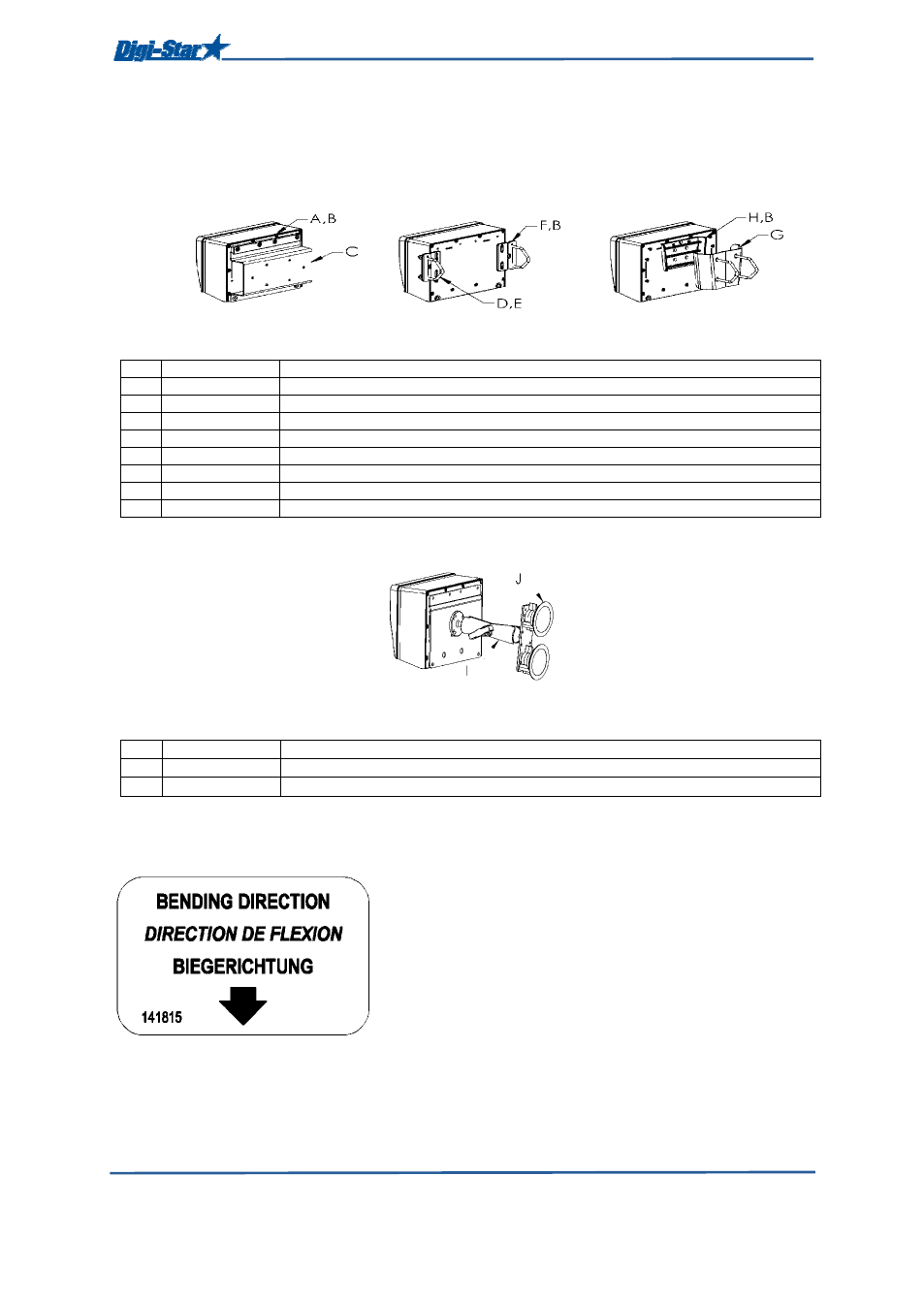

INSTALLATION
Montage des Wiegeindikators
HUTSCHIENENHALTERUNG
FLÜGELHALTERUNG
KEILHALTERUNG
POS.
ART.-NR.
BEZEICHNUNG
A
404353
KUNSTSTOFFHALTERUNG EZ3*
B
403780
SCHRAUBE #10 X 5/8 FHSTS SCHWARZ ZP
C
840459
HUTSCHIENENHALTERUNG
D
405069
U-SCHRAUBE 1/4-20 X 3,25 ZP
E
405084
SICHERUNGSMUTTER MIT FLANSCH 1/4-20
F
403770
FLÜGELHALTERUNG*
G
405124
KIT: HALTEKEIL MIT U-SCHRAUBEN & FLANSCHMUTTERN
H
405244
HALTEPLATTE EZ3
RAM-HALTERUNG
POS.
ART.-NR.
BEZEICHNUNG
I
404799
RAM-HALTERUNG FÜR EZ III ANZEIGE MIT BEFESTIGUNGSTEILEN
J
404230
RAM-SAUGNAPF M. DREHVERSCHLUSS
Ausrichtung der Wiegestäbe
Achten Sie bei der Montage des Wiegestabs auf die Pfeilrichtung.
