Wiegestäbe an J-Box anschließen

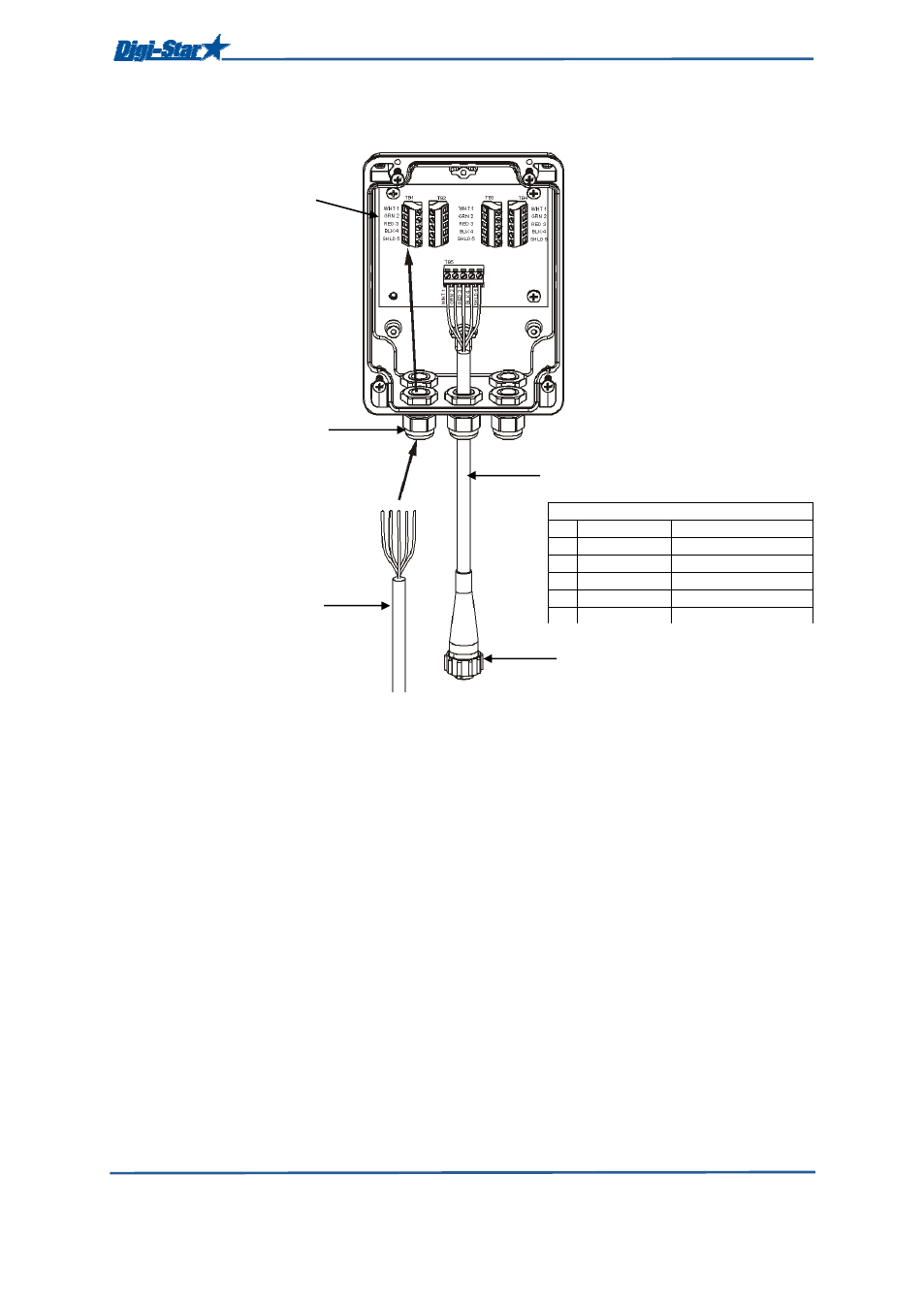

Abb. 3: J-Box Anschlüsse
Adern des
Wiegestabkabels an
Anschlussklemmen
anschließen
Muttern festziehen
Wiegestabkabel
J-Box-Kabel
Aderfarben
Stift Farbe Beschreibung
1 Rot Pluspol +
2 Grün Signal -
3 Weiß Signal +
4 Schwarz Minuspol -
4 Transparent Abschirmung
J-Box mit 4 angeschlossenen
Wiegestäben
an Unterseite des Wiegeindikators
anschließen, siehe Abb. 3
