Installation
D3936-DE Rev C EZ3400VL Bedienungsanleitung 32
Kabel anschließen

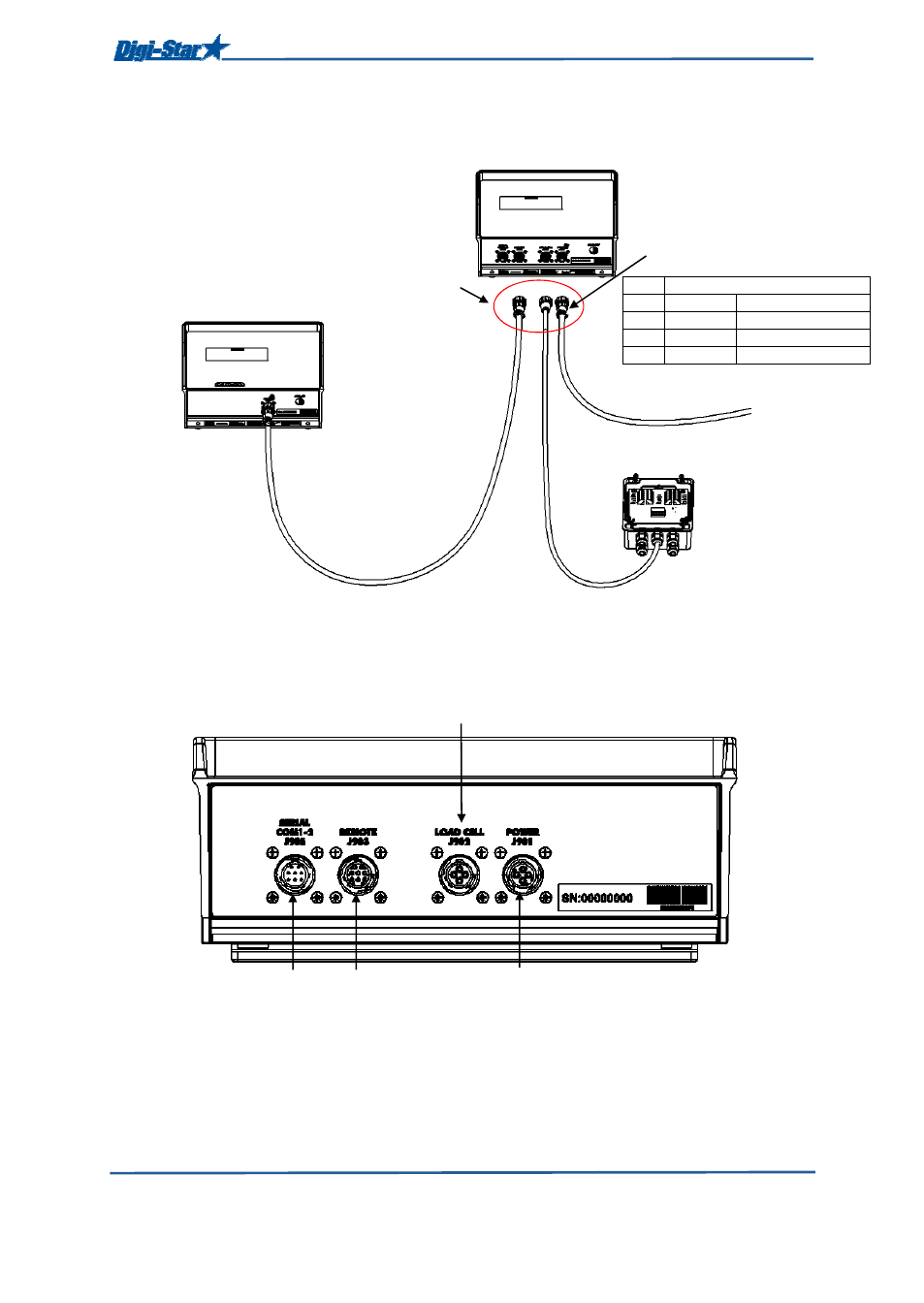

Abb. 1: Anschlussschema für den Wiegeindikator
Abb. 2: Kabelanschlüsse an der Unterseite
Externes Display (optional)
Siehe Abb. 4: J-Box Anschlüsse
Netzkabel
Siehe Abb. 1
Wiegeindikator
Anschluss
Digitaleingang/ -
ausgang
(optional)
Anschluss
externes Display
(optional) Anschluss
Netzkabel
Anschluss J-Box
Stift zur 12-VDC-Netzspannung*
1 Rot + 12 VDC
2 Schwarz Masse
3 Orange Relaisausgang
4 Blau externer Eingang
* Die Aderfarben in der Tabelle gelten nur für
das Standardkabel.
