Installation
D3831-DE Rev B GT400 Bedienungsanleitung 11
INSTALLATION
INSTALLIEREN
Wiegeindikator montieren
RAIL MOUNT
(mit Aufhängeleiste)
WING MOUNT
(mit seitlichen
Montageleisten)
WEDGE MOUNT STD (mit Keil)
KENNZ.
ARTIKELNR.
BESCHREIBUNG
A
403769
BRACKET – STR TOP MOUNT
B
403980
BRACKET – ROBO MOUNTING
C
403770
BRACKET – WING MOUNT
D
405069
U-BOLT, ¼-20 X 3.25 ZP
E
403771
MODIFIED PLASTIC WEDGE MOUNT
F
405124
WEDGE MOUNT BRACKET, INCLUDES U-BOLTS & NUTS
G
405084
NUT, ¼-20 TOP LOCKING FLANGE
RAM-Halter (optional)
RAM-HALTER
Standard
U-BOLT BASE
mit Bügelschraube
TWIST LOCK
mit Saugnapf
KENNZ.
ARTIKELNR.
BESCHREIBUNG
A
403180
RAM MOUNT
B
403179
MOUNT BASE-1" BALL U-BOLT
C
404230
RAM SUCTION CUP W/TWIST LOCK

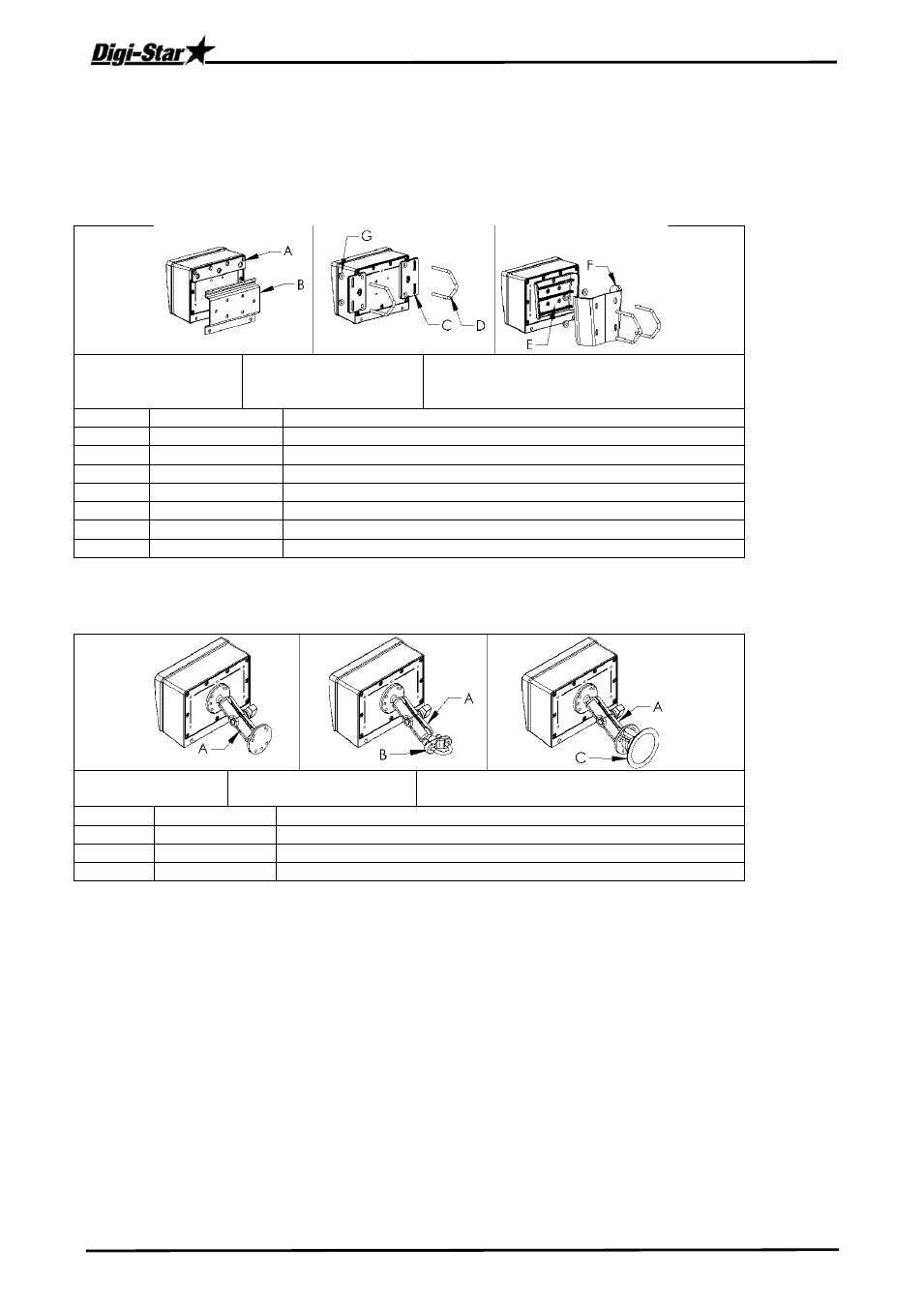

Abb. 1: Wiegeindikator montieren
