Installation
D3831-DE Rev B GT400 Bedienungsanleitung 13
Wiegestäbe an J-Box anschließen

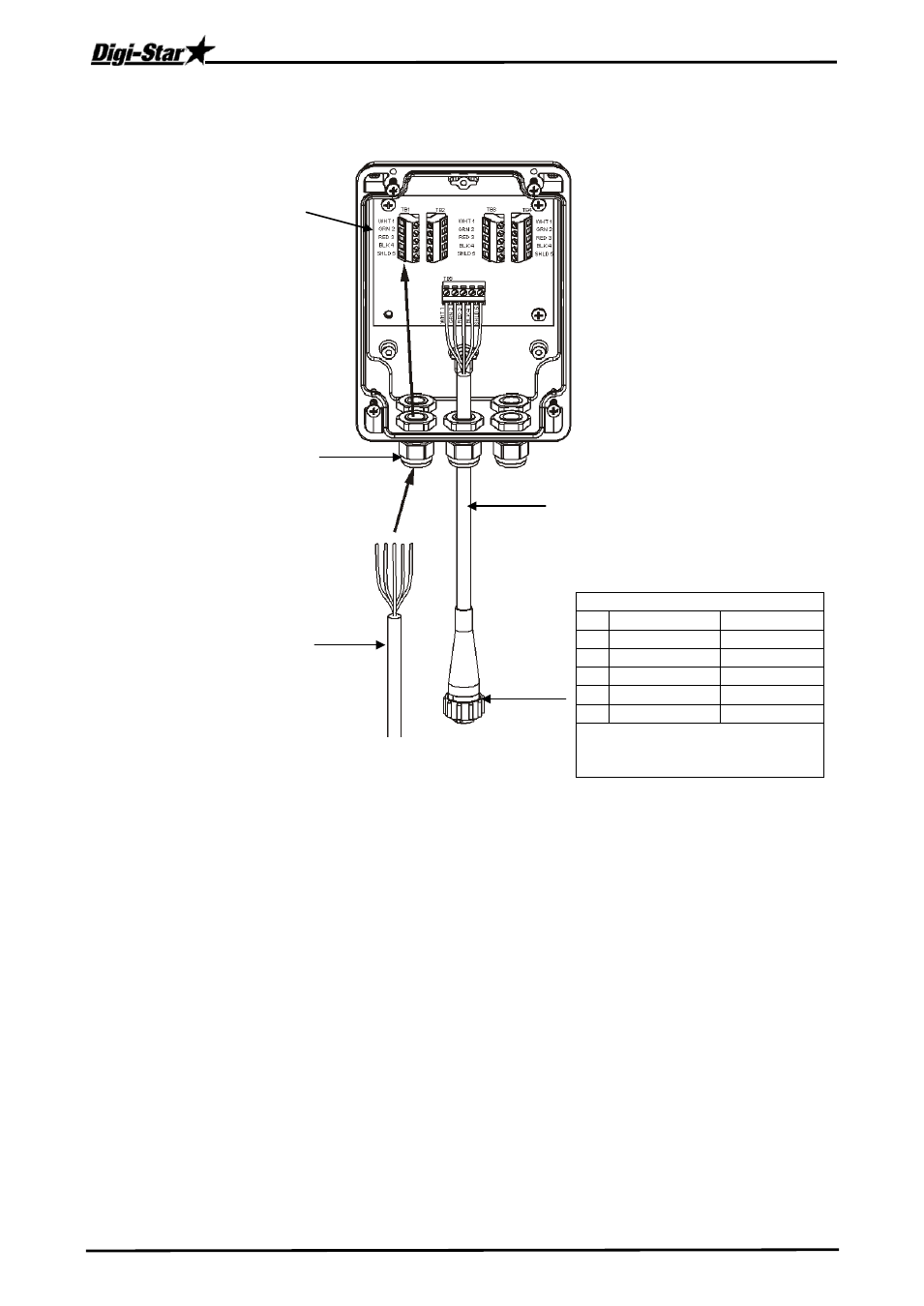

Abb. 3: J-Box-Anschlüsse
Adern der Wiegestabskabel
an Anschlussklemmen
anschließen
Muttern gut anziehen
Wiegestabskabel
J-Box-Kabel
Aderfarben AMP-Steckverbinder
Pin Farbe
Beschreibung
1 rot
Spannung +
2 grün
Signal -
3 weiß
Signal +
4 schwarz
Masse -
4 transparent
Abschirmung
An der Unterseite des Wiegeindikators
anschließen; siehe Abb. 2
J-Box mit 4 Anschlüssen für
Wiegestäbe
