Installation
D3831-DE Rev B GT400 Bedienungsanleitung 12
Kabel anschließen

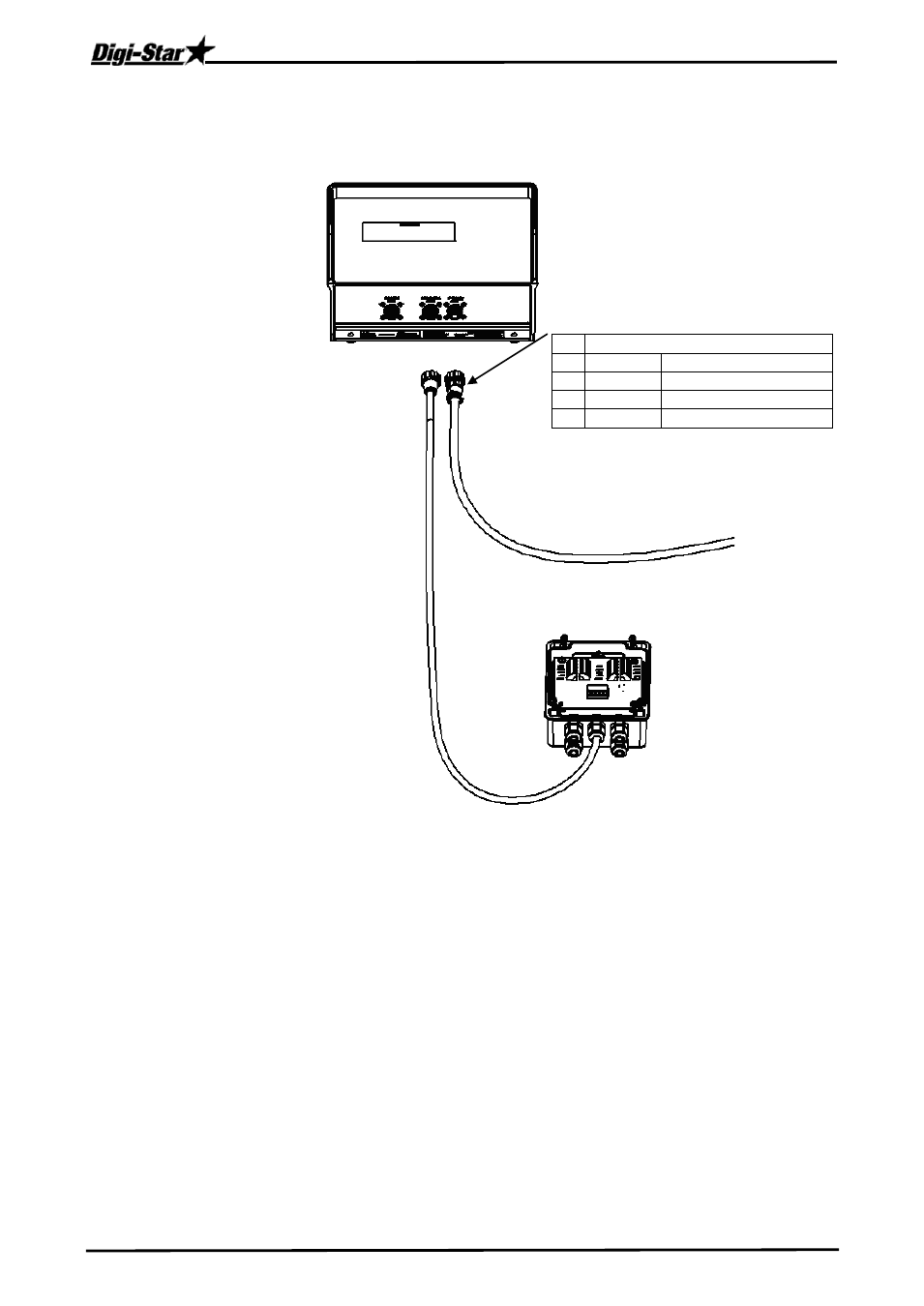

Abb. 1: Anschlussschema für den Wiegeindikator
Siehe Abb. 3: J-Box-Anschlüsse
Spannungsversorgung
Wiegeindikator
Pin zum 12-VDC-Anschluss**
1 rot + 12 VDC
2 schwarz Erde/Masse
3 orange 12 VDC Relaisausgang
4 blau externer Eingang
** bei Digi-Star-Standardspannungs-
versorgung
