ZAPFWELLENBETRIEBENE HÄCKSLER 9
DEUTSCH
MONTAGE
2.6.1 PRÜFEN DER LÄNGE DES ZAPFWELLEN-ANTRIEBSTRANGS
Bringen Sie den Häcksler mit der Dreipunktaufhängung an der Zugmaschine an. 1.
Sie müssen sicherstellen, dass der mit Ihrem Gerät gelieferte Zapfwellen-Antriebsstrang die richtige Länge für Ihre 2.
Zugmaschine aufweist. Justieren Sie den Häcksler nach oben und unten und messen Sie die längste und kürzeste Distanz
zwischen der Rotorwelle des Häckslers und der Zapfwelle der Zugmaschine.
Der Zapfwellen-Antriebsstrang hat eine maximale Ausdehnung von 760 mm (26,93 Zoll) bei einer Überlappung von 174
3.
mm (6,85 Zoll). Dieser Antriebsstrang ist für die meisten Modelle geeignet. Sollte die größte Distanz 760 mm überschreiten,
müssen Sie einen längeren Zapfwellen-Antriebsstrang erwerben.
Der Zapfwellen-Antriebsstrang hat eine Mindestkomprimierung von 510 mm (20,08 Zoll). Sollte die kleinste von Ihnen
4.
gemessene Distanz 510 mm unterschreiten, kürzen Sie den Antriebsstrang wie in Abschnitt 2.6.2. erklärt.
2.6.2 KÜRZEN EINES ZAPFWELLEN-ANTRIEBS-
STRANGES
Ziehen Sie den Antriebsstrang in zwei Stücke auseinander. 1.
Verbinden Sie das eine Ende mit dem Antriebsstrang der
Zugmaschine und das andere mit der Rotorwelle des
Häckslers. Richten Sie beide Teile parallel zueinander
aus.

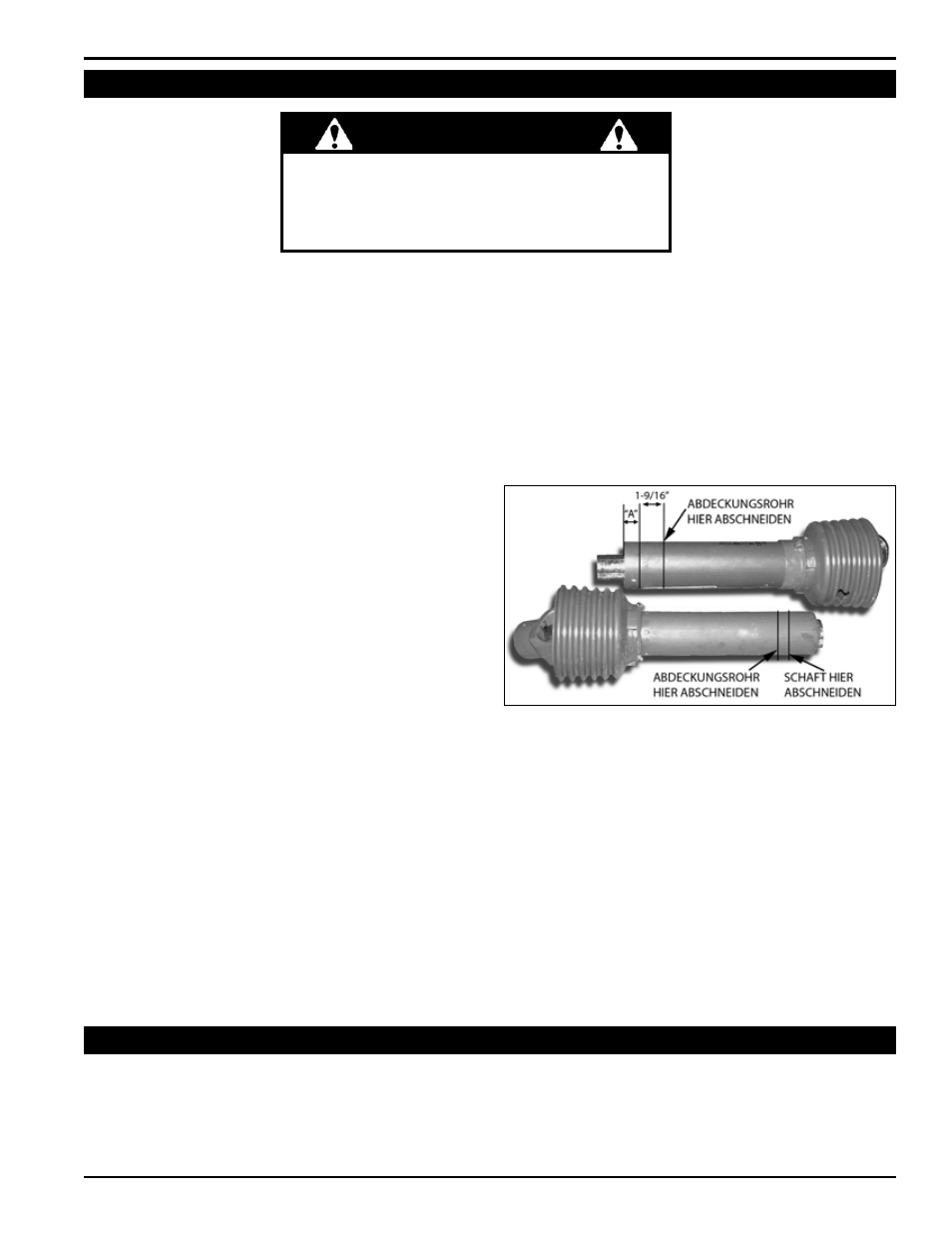

Messen Sie die Distanz zwischen dem Ende eines
2.
Antriebsstrangrohres zur Unterseite der Endabdeckung
der anderen Antriebsstranghälfte (Abmessung A in
der Abbildung). Markieren Sie den Antriebsstrang
39,7 mm (1-9/16 Zoll) nach innen von Abmessung A.
Schneiden Sie das Abdeckungsrohr an der markierten Position durch.
3.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs als Längenmaß und halten Sie es gegen das Ende des 4.
Schaftes. Markieren und schneiden Sie den Schaft ab.
Benutzen Sie das abgeschnittene Stück des Abdeckungsrohrs als Längenmaß und markieren und kürzen Sie das Rohr
5.
an der anderen Hälfte des Antriebsstrangs und dann den Schaft.
Feilen Sie beide Schaftenden ab und stecken Sie die beiden Hälften wieder zusammen.
6.
2.6.3 VERBINDEN DES ZAPFWELLEN-ANTRIEBSSTRANGS
Nachdem Sie bestätigt haben, dass der Antriebsstrang die richtige Länge für Ihre Zugmaschine aufweist, verbinden 1.
Sie den Antriebsstrang mit der Rotorwelle des Häckslers; verwenden Sie hierfür die Keilverbindung und zwei
Feststellschrauben aus dem Bausatz.
Verbinden Sie das entgegengesetzte Enden der Zapfwelle mit der Zugmaschine.
2.
2.6 VERBINDEN DER ZAPFWELLE
WICHTIG
Die Zugmaschine muss mit einer genormten Zapfwelle
(PTO) mit 540 U/min Drehzahl ausgestattet sein.
Sollte
die Zugmaschine eine elektrische
Zapfwellenkupplung haben, konsultieren Sie bzgl. der
korrekten Bedienverfahren Ihren Fachhändler.
2.7 ANSCHLIESSEN DER STEUERKASTENKABEL AN DIE ZUGMASCHINE
Um den Zapfwellen-Steckverbinder der Dreipunktaufhängung sind zwei Kabel (rot und weiß) gewickelt.
Schließen Sie das rote Kabel an eine 12-Volt-Spannungsquelle wie die Lichtmaschine oder die Batterie an. •
Verbinden Sie das weiße Kabel mit Masse (an den Minuspol der Batterie oder an einen anderen Massepunkt •
anschließen).
