ZAPFWELLENBETRIEBENE HÄCKSLER
10
Abschnitt
Auswurfrohr:
1.
Zum Auswurf von zerkleinertem Material.
Das Rohr ist um 360 Grad drehbar. Das Auswurfrohr am
Modell für Feinspäne ist nicht verstellbar und wirft die
Späne stets auf den Boden aus.
Rotorwellen-Lagergehäuse:
2.
Bedeckt die Rotorwelle
und das vordere Lager.
Handbuch-Aufbewahrungsbehälter:
3.
Zum griffbereiten
Aufbewahren des Benutzer- und Ersatzteilhandbuchs.
Ständerbeine:
4.
Bewegen Sie das Gerät nur, wenn der
3-Punkt-Ständer angehoben ist und die Beine vom Boden
abgehoben sind.
Häckslerschacht:
5.
Zum Zuführen von Material in den
Häcksler.
Sicherheitsstange:
6.
(Nicht an allen Modellen verfügbar.)
Drücken, um die Einzugswalze im Notfall zu stoppen.
Rücksetz-/Übersteuerungsknopf:
7.
(Nicht an allen
Modellen verfügbar.) Wenn die Sicherheitsstange
aktiviert wurde, geht die rote Lampe an und die
Zufuhrwalze wird gestoppt. Drücken Sie den Rücksetz-/
Übersteuerungsknopf, um die Vorwärtsbewegung der
Zufuhrwalze wieder aufzunehmen. Nach Inbetriebnahme
leuchtet die Sicherheitsstangen-Kontrollleuchte auf
und muss rückgesetzt werden, bevor die Einzugswalze
funktioniert.
Zugangsabdeckung des Rotors:
8.
Kann nach oben
geschwenkt werden, um Zugriff auf die Messer zu
erhalten.
FUNKTIONEN UND
BEDIENELEMENTE
Einzugswalzen-Hubvorrichtung:
9.
Zum Anheben der
Einzugswalze für Inspektions- oder Wartungsarbeiten am
Gerät. Sichern Sie die Einzugswalze in der angehobenen
Position mit einer Rastzunge.
Hydrauliköltank:
10.
Überprüfen Sie den Flüssigkeitsstand
vor jedem Betrieb.
Zahnriemenschutz:
11.
Zum Untersuchen des Zahnriemens
entfernen.
Dreipunktaufhängungs-Anschlussvorrichtung:
12.
Befestigt den Häcksler an der Dreipunktaufhängung der
Zugmaschine.
Zapfwellen-Antriebsstrang:
13.
Verbindet den Häcksler mit
der Zapfwelle der Zugmaschine.
Kontrollleuchte:
14.
Wenn die Leuchte grün blinkt,
die Drehzahl erhöhen. Die Einzugswalze kann
in Vorwärtsrichtung betrieben werden, wenn die
Kontrollleuchte kontinuierlich grün aufleuchtet. Weitere
Informationen finden Sie in Abschnitt 6.
Plattenverriegelung und Verriegelungsstift:
15.
Zum
Fixieren der Häckselplatte vor der Durchführung von
Wartungsarbeiten an der Platte. Siehe Abschnitt 5.2.
Einzugswalzen-Bedienstange:
16.
Die Stange betätigen,
um mit der Zufuhr von Material in den Häcksler zu
beginnen.
Einzugswalzen-Drehzahlregler:
17.
Im Uhrzeigersinn
drehen, um die Drehzahl der Einzugswalze zu erhöhen,
und gegen den Uhrzeigersinn, um die Drehzahl zu
verringern.
3

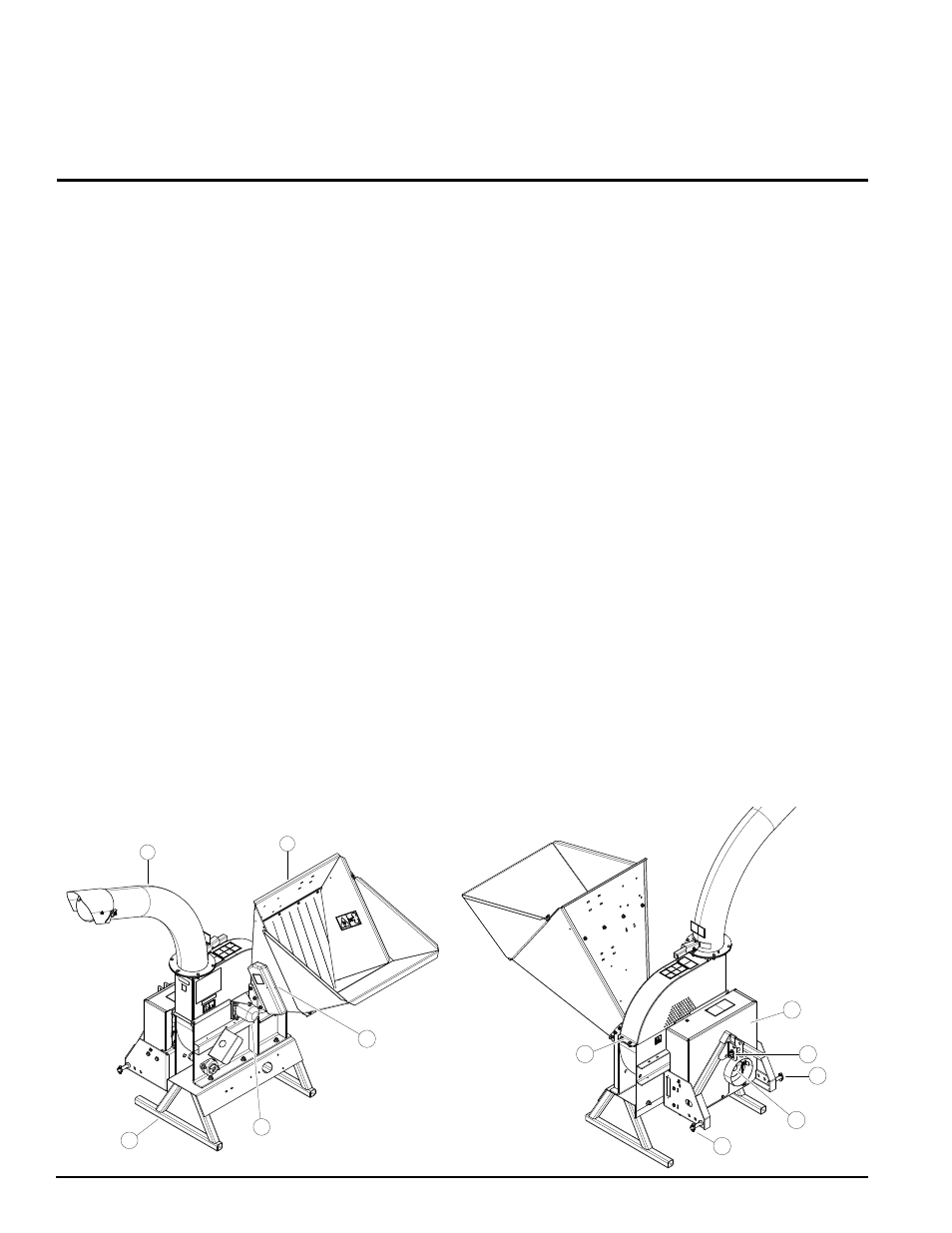

Das Verständnis der Funktion des Geräts wird Ihnen helfen, beste Ergebnisse bei der Bedienung des Geräts zu erzielen. Die
folgenden Beschreibungen definieren die Eigenschaften und Bedienelemente Ihres Geräts.
2
1
4
5
8
11
12
12
12
13
3
MODELL MIT SCHWERKRAFTEINZUG
