ESI QuataFire
610
4. Beschreibung von QuataFire 610

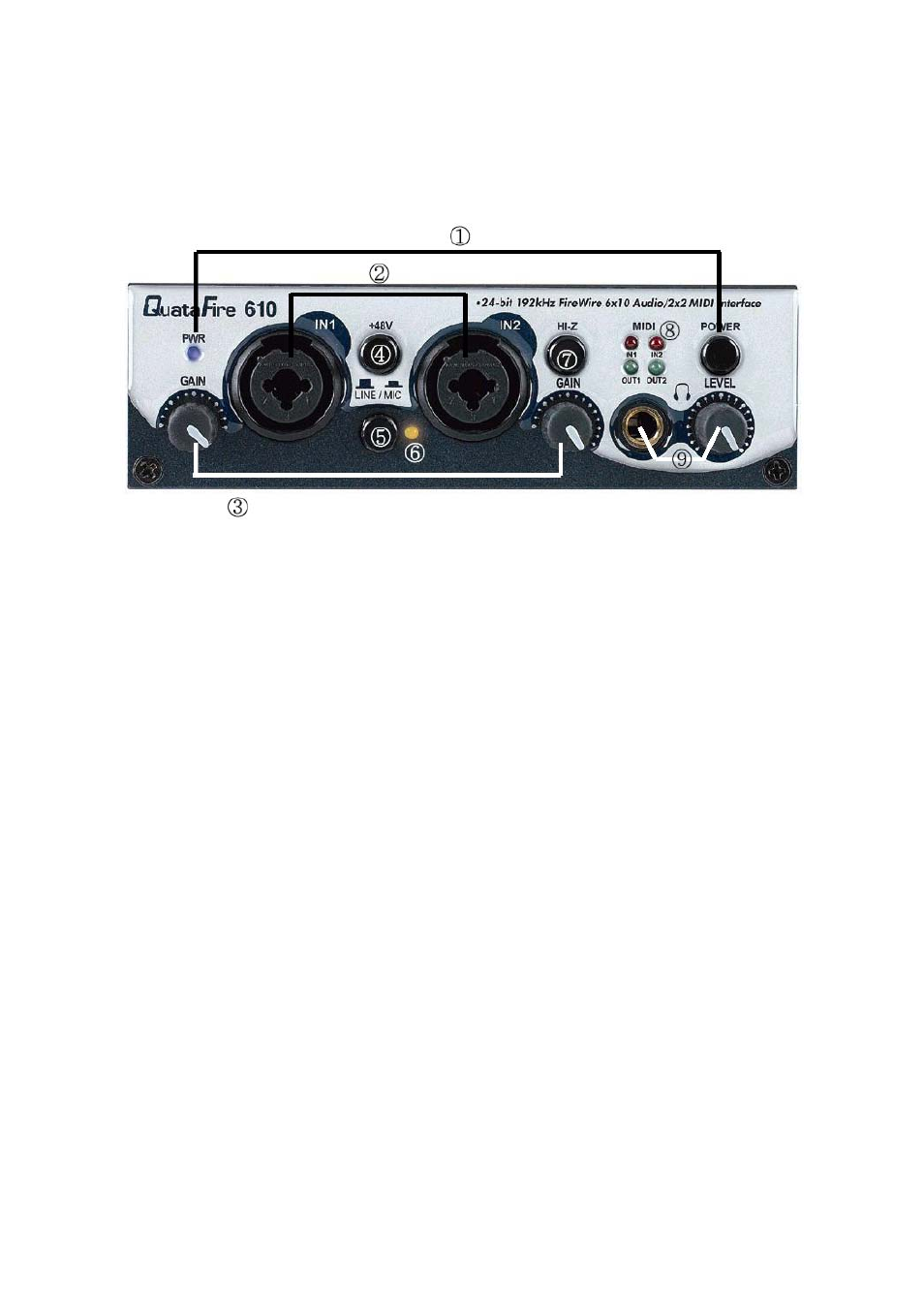

1. Frontseite
(1) An- / Ausschalter und Betriebs-LED:
a. Grün:
Leuchtet die LED grün, arbeitet QuataFire 610 im Normal-
modus.
b. Rot und blinkend:
·
Wenn die Hardware initialisiert wird, blinkt die LED rot.
·
Wenn ein Gerät am digitalen S/PDIF-Eingang ange-
schlossen wird, wird die LED rot und blinkt, solange nach
Synchronisation des externen Signals gesucht wird.
c.
Grün
und
blinkend:
QuataFire 610 befindet sich nicht im Normalmodus.
Betätigen Sie ‚Factory Default’ im QuataFire 610 Control
Panel damit diese neu initialisiert wird.
(2) Kanal 1 und 2 Eingangsanschlüsse:
Universelle symmetrische XLR- und Klinke-/TRS-Comboanschlüsse.
(3) Kanal 1 und 2 Gainregler:
Regelt die Einganspegel vom jeweiligen Eingangssignal (für XLR- und Klinkensignale).
(4) Schalter für +48V Phantomspeisung:
Die 48V DC Phantomspeisung wird akvitiert, wenn der Schalter eingeschaltet ist (für
Eingangskanal 1 und 2 simultan).
(5) LINE/MIC Schalter:
Wenn der Schalter gedrückt ist, können Mikrofone angeschlossen werden. Wenn der
Schalter nicht gedrückt ist, arbeiten Eingangskanal 1 und 2 als Line-Eingang.
4
