ESI QuataFire
610
Die Einstellung wird immer für beide Kanäle gleichzeitig vorgenommen.
(6) Peak-LED:
Wenn das analogen Eingangsignal an Eingang 1/2/3/4 übersteuert ist, leuchte diese LED.
(7) Hi-Z:
Direkter Instrumenteneingangsschalter. Wenn dieser Schalter gedrückt ist, können Sie an
den analogen Eingang 2 eine elektrische Gitarre oder einen Bass anschließen. In diesem
Fall ist nur die unsymmetrische Buchse des Comboanschlusses verfügbar.
(8) MIDI Signal LEDs
(9) Kopfhöreranschluß und Pegelregler:
Sie können alle Eingangssignale und das Signal von Ausgang 1, 2 über diesen Ausgang
vorhöheren. Den Ausgangspegel können Sie über den Regler steuern.

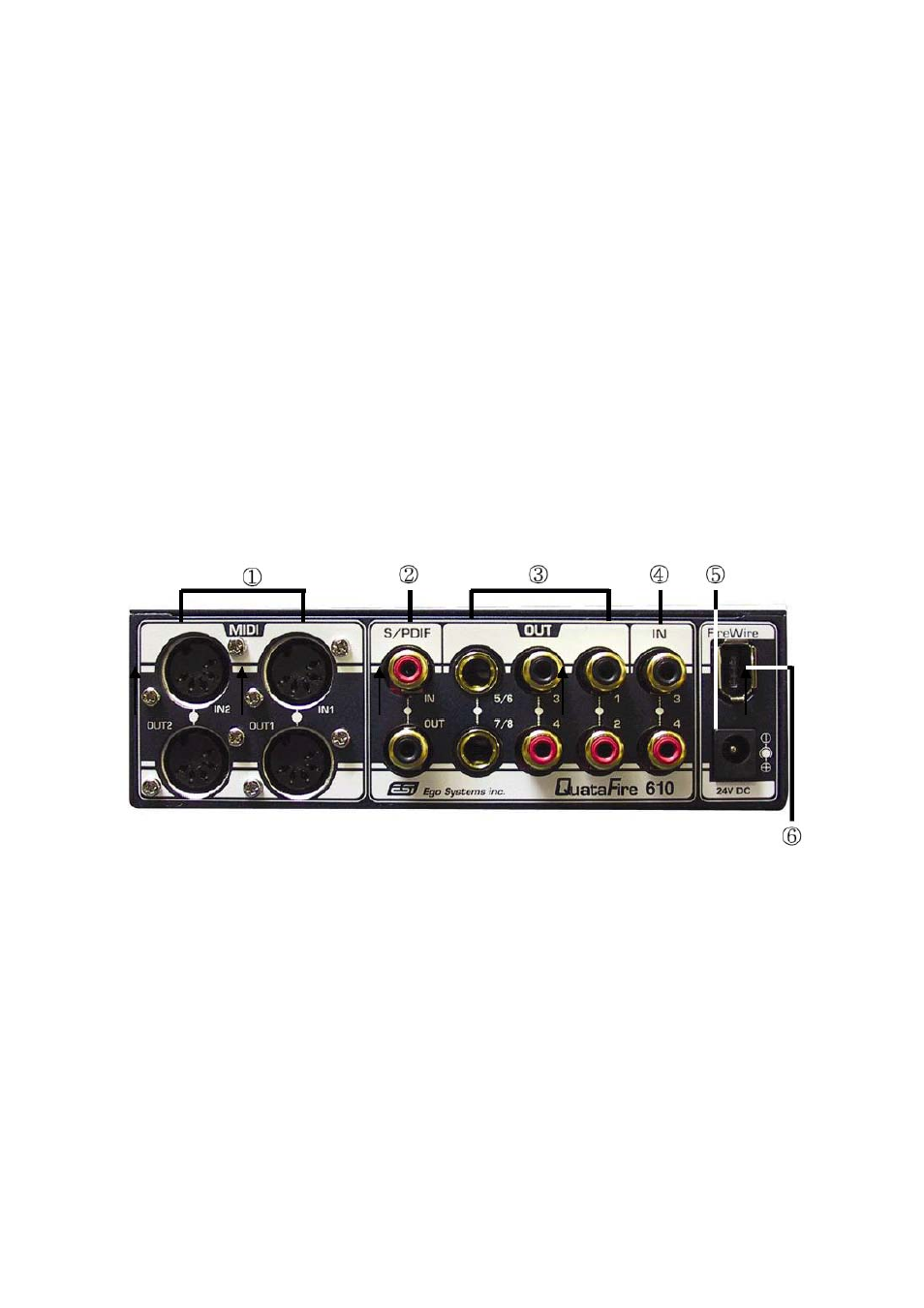

2. Rückseite
(1) 2 MIDI In und 2 MIDI Out Anschlüsse
(2) koaxiale S/PDIF In und Out Anschlüsse
(3) analoge Ausgänge 1-8:
Cinch-Anschlüsse für Ausgang 1-4, 6.3mm Stereoklinke für Ausgang 5-8.
(4) analoge Eingänge 3/4:
Cinch-Anschlüsse.
5
