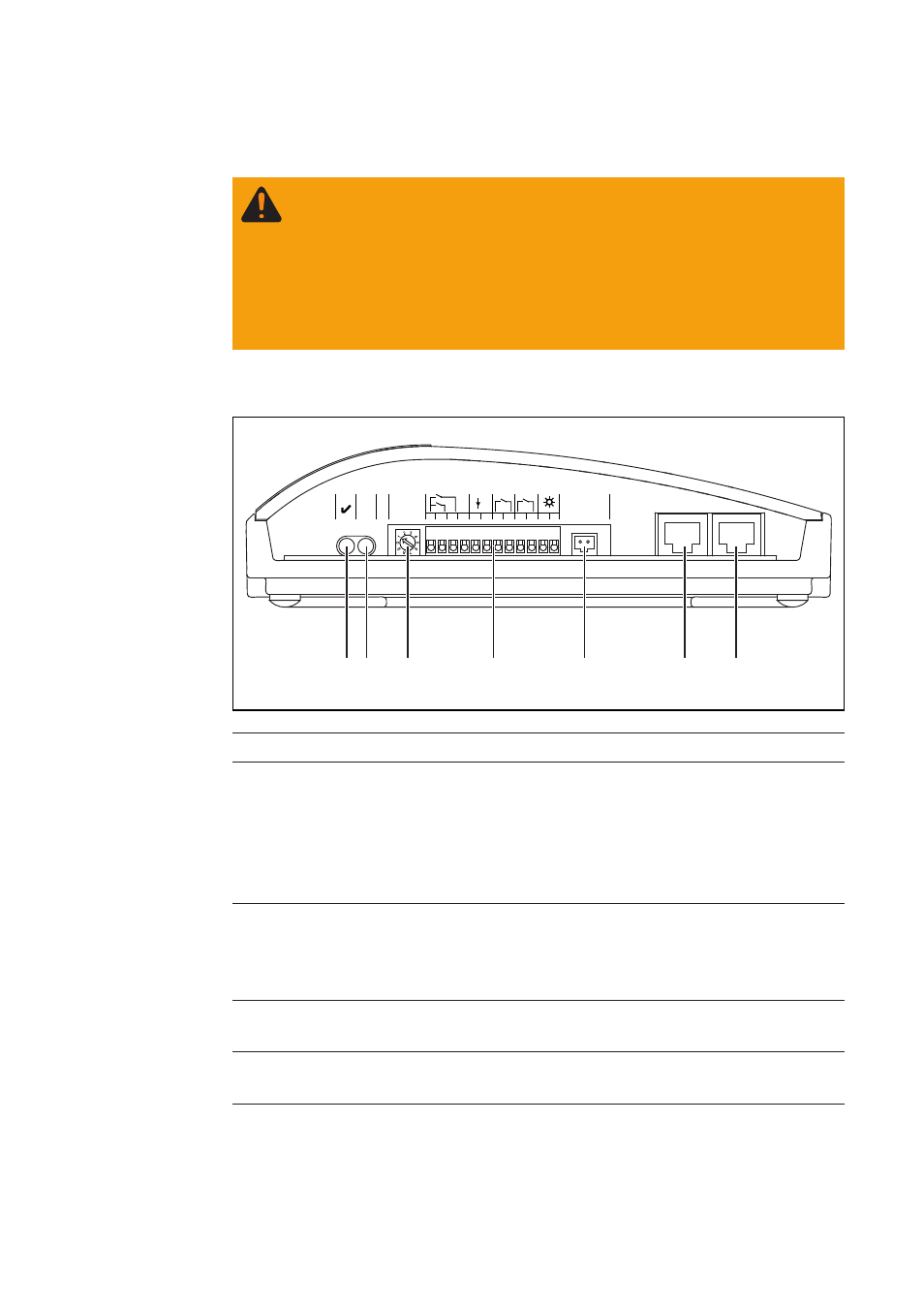

Bedienelemente, Anschlüsse und Anzeigen
WARNUNG! Fehlbedienung kann schwerwiegende Personen-
und Sachschäden verursachen. Beschriebene Funktionen erst
anwenden, wenn folgende Dokumente vollständig gelesen und
verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponen-
ten, insbesondere Sicherheitsvorschriften
Sicherheit
Bedienele-
mente, An-
schlüsse und
Anzeigen
Mode
1 2
3
4
5
6
7
8
9 10 11 12
+ -
GND
GND
(1)
(2)
IN
OUT
Info
(3)
(4)
12VDC Class
2 Input only
I
(1)(2) (3)
(4)
(5)
(6)
(7)
Nr.
Funktion
(1)
LED Versorgung
-
leuchtet grün: bei ausreichender Stromversorgung durch das
Solar Net
-
leuchtet nicht: bei mangelhafter oder nicht vorhandener Strom-
versorgung durch das Solar Net - eine externe Stromversor-
gung der Fronius Power Control Box ist erforderlich
(2)
LED Statusanzeige
leuchtet oder blinkt bei einem Fehler
Die genaue Beschreibung der LED Statusanzeige ist im Abschnitt
„Fehlerdiagnose, Fehlerbehebung“ zu finden.
(3)
Einstellrad Betriebsart
zum Einstellen der Betriebsart der Fronius Power Control Box
(4)
Anschlussklemmen
zur Verbindung mit einem Rundsteuer-Signalempfänger
