Rundsteuer-Signalempfänger

Fronius Power Control Box

100 %

60 %

30 %

0 %

1

2

3

4

1

2

34

5

67

89

10

11

12

+

-

GND

GND

(1)

(2)

(3)

(4)

I

Fronius Power
Control Box
an einen
Rundsteuer-
Signalempfän-
ger mit 4 Re-
lais anschlie-
ßen

1. Rundsteuer-Signalempfänger und Fronius Power Control Box mittels

7-poligem Kabel gemäß Anschluss-Schema miteinander verbinden

Die Kabellänge darf max. 10 m betragen.

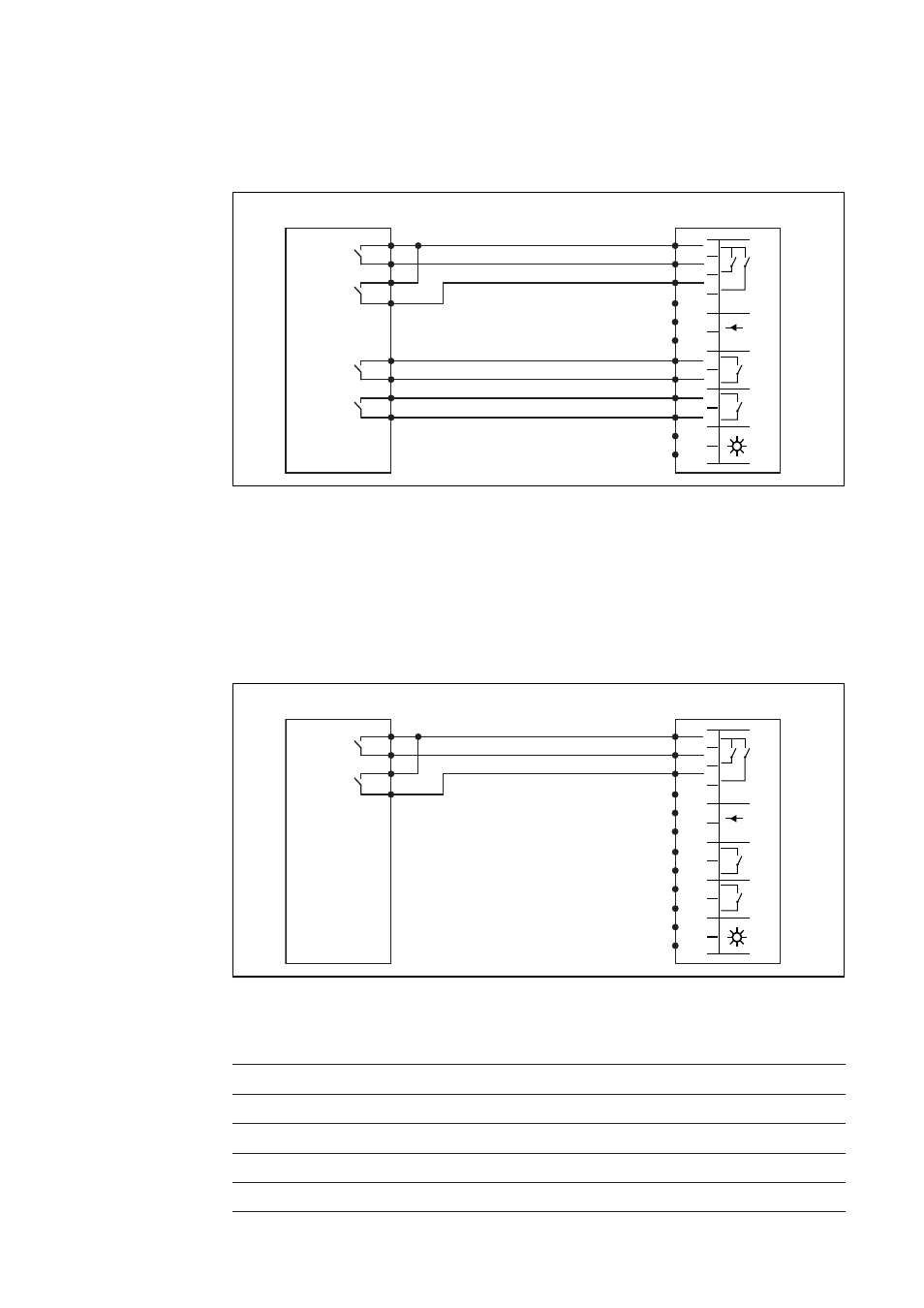

Anschluss-Schema 4-Relais-Betrieb

Fronius Power
Control Box
an einen
Rundsteuer-
Signalempfän-
ger mit 2 Re-
lais anschlie-
ßen

1. Rundsteuer-Signalempfänger und Fronius Power Control Box mittels

3-poligem Kabel gemäß Anschluss-Schema miteinander verbinden

Die Kabellänge darf max. 10 m betragen.

Rundsteuer-Signalempfänger

Fronius Power Control Box

1

2

1

2

34

5

67

89

10

11

12

+

-

GND

GND

(1)

(2)

(3)

(4)

I

Die Leistungsbegrenzung wird wie folgt vorgegeben:

Leistung

Relais 1 angezogen

Relais 2 angezogen

100 %

nein

nein

60 %

ja

nein

30 %

nein

ja

0 %

ja

ja

Anschluss-Schema 2-Relais-Betrieb
