Guntermann & Drunck UCON-s Benutzerhandbuch
Seite 2
3. Herstellen der Stromversorgung
Schließen Sie ein Kaltgerätekabel an den Kaltgerätebuchsen Main POWER der Geräte
(CATCenter und UCON/s) an.
Optional kann über die Buchse Red. Power ein redundantes Netzteil angeschlossen werden.
Verwenden Sie dazu das optional erhältliche Netzteil Power-Set 12/Typ1.
1. Was Sie zur Installation benötigen
- UCON/s
- 1:1 belegtes CAT-x Patchkabel
- CAT
PRO
2(bei Anschluss lokaler Rechner)
- Kaltgerätekabel
- Konfigurationspasswort – beim Administrator erfragen
2. Hardware miteinander verbinden

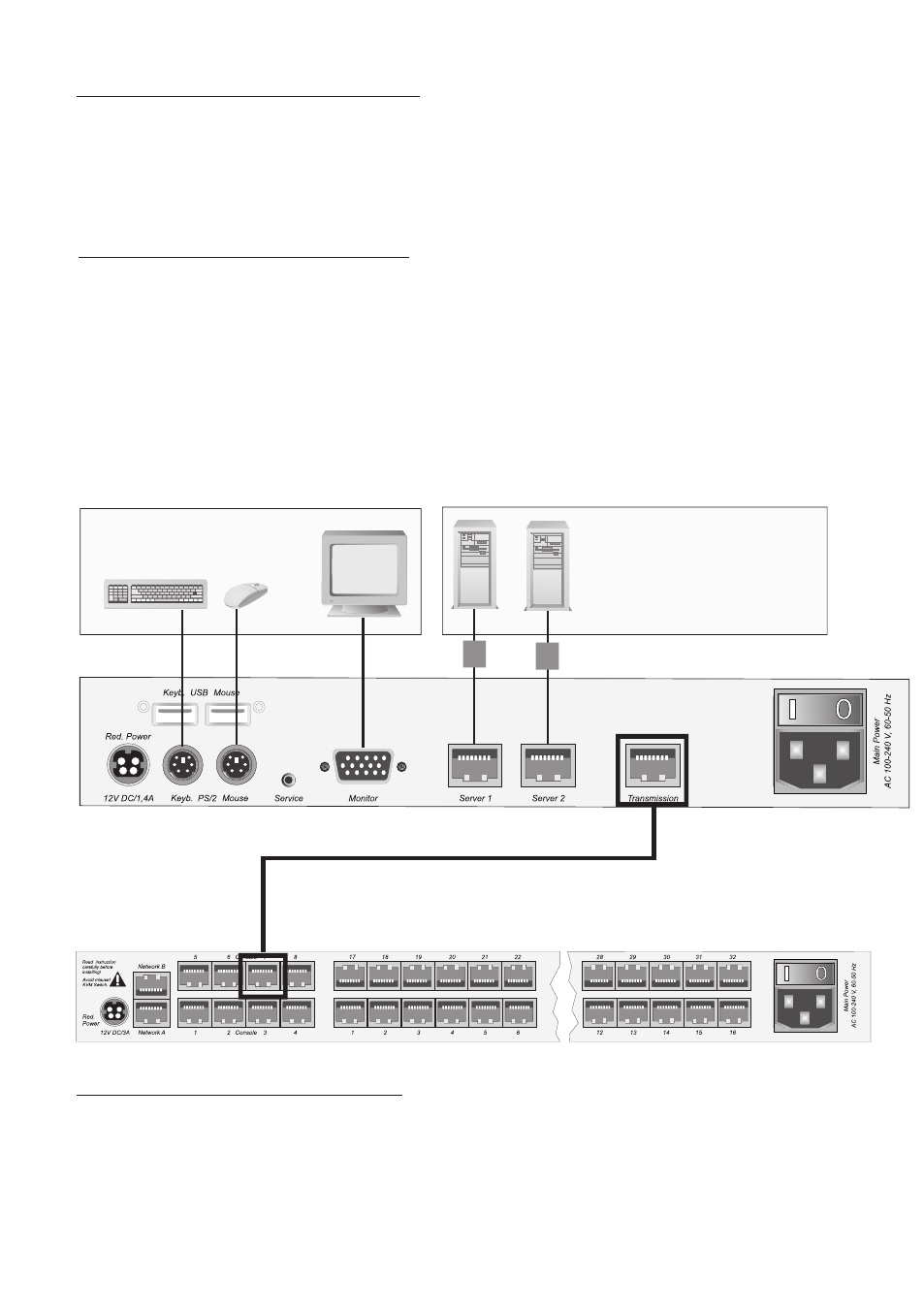

Stellen Sie vor Inbetriebnahme zunächst die Verbindungen gemäß der unten abgebildeten
Zeichnung her.
2.1 Anschluss der lokalen Konsole
2.2 Anschluss der lokalen Rechner
2.3 Verbindung zwischen UCON/s und CATCenter herstellen (auch im
laufenden Betrieb des CATCenter möglich)
Lokaler Konsolenanschluss über
PS/2-Schnittstellen und VGA
1:1-Direktverbindung zwischen UCON/s (Schnittstelle Transmission)
und CATCenter (beliebige Konsolenschnittstelle) über ein CAT-x
Patchkabel
Anschluss lokaler Rechner (max. 2)
mit CAT
PRO
-PS/2, - SUN
und - SUN-USB sowie über ein
CAT-x Patchkabel
2.3
2.1
2.2
CAT
PRO
2
UCON/s
CATCenter
(Keyboard/Mouse-Anschluss
alternativ auch über USB
möglich)
