Installation
3 · G&D DVISplitter2
Installation
Zur Installation des DVISplitter2 gehen Sie bitte nach folgender Anleitung vor:
DVI Out 1: Schließen Sie hier wahlweise einen Monitor zur Ausgabe des Videosig-
nals oder einen weiteren Video-Extender DVISplitter2 an.
DVI Out 2: Schließen Sie hier wahlweise einen Monitor zur Ausgabe des Videosig-
nals oder einen weiteren Video-Extender DVISplitter2 an.des Videosignalsdes Video-
signals
DVI CPU: Verbinden Sie den DVI-Ausgang des Geräts, welches das eingehende
Videosignal liefert, mit dieser Schnittstelle.
12VDC: Schließen Sie hier das mitgelieferte Tischnetzteil an. Verbinden Sie anschlie-
ßend das mitgelieferte Kaltgeräte-Netzkabel mit dem Tischnetzteil und der Netz-
spannung.

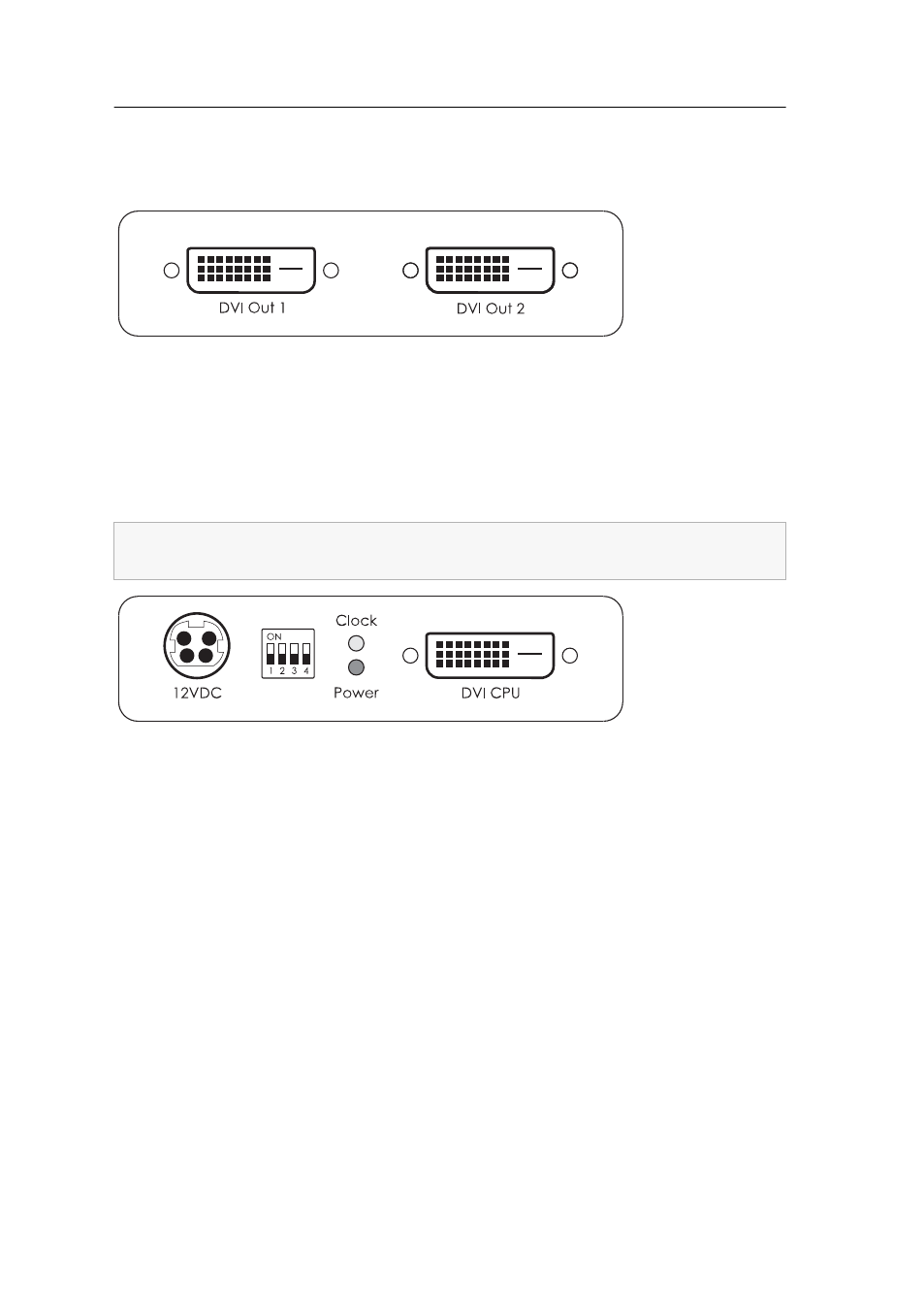

Abbildung 1: Frontansicht des Video-Extenders
DVISplitter2
Die DDC-Information des, an der Schnittstelle DVI Out 1 angeschlossenen Moni-
tors oder Video-Extenders, wird an die Schnittstelle DVI CPU weitergeleitet.
Abbildung 2: Rückansicht des Video-Extenders
DVISplitter2
