Spannen Sie das Sandwich an Ort und Stelle
1
Durch leichtes Drücken des Sandwich gegen die
Dichtung und befestigen Sie es an den Kern mit
einer Federklappe auf jeder Seite. Positionieren des
Kiefers, dass die kürzere abgerundeten Backenkante
in den Kern Nut und der längere Rand sitzt auf der
Glasplatte passt. (Die richtige Positionierung ist
wichtig, um eine Abdichtung zu erreichen und um
Glasbruch zu minimieren.) Schieben Sie die Schellen
bis zum Anschlag.
2
Wiederholen Sie Schritt 1 für das zweite Sandwich,
oder, wenn das Ausführen nur einer Gel, klemmen Sie
eine einfache Glasplatte, auf die unbenutzte Seite
des Kerns, um einen möglichen Kurzschluss mit dem
unbenutzten Elektrode zu verhindern. (Nicht füllen
diese Kammer mit Puffer, wenn kein Gel-Sandwich ist
vorhanden.)
•
p8
Fit kurze Kiefer der
Klemme in die Nut
Die Kühlung ist optional:
Befestigen Sie Schlauch
zu den Häfen auf beiden
Seiten des Kerns vor dem
Anbringen Gel-Sandwiches.
Circulate Kühlmittel.

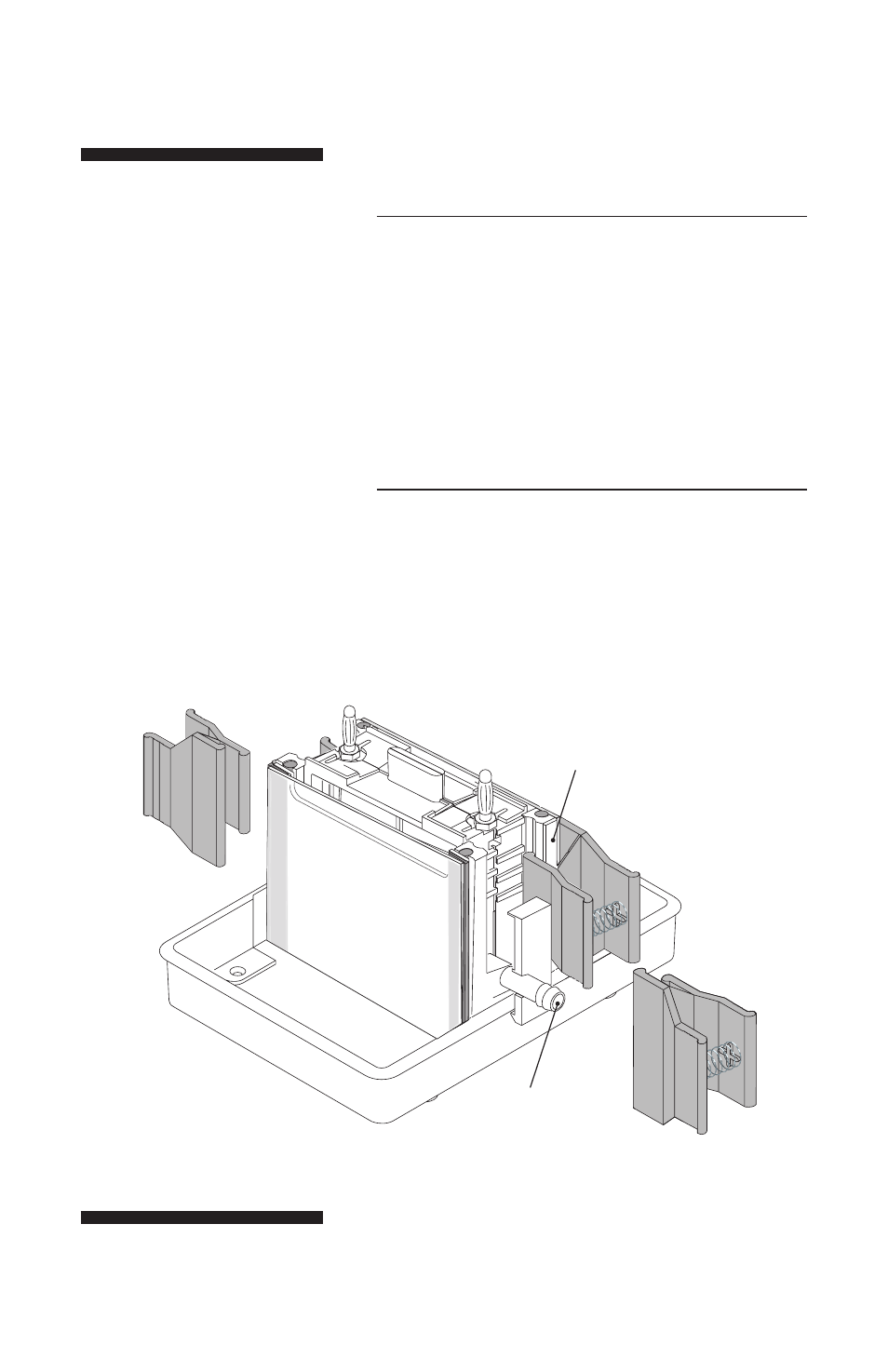

Abb. 4. Die Sicherung der
Gel-Sandwich auf die obere
Pufferkammer Kern.
Jedes Sandwich erfordert zwei
Schellen. Die abgerundete Kante
des kurzen Kiefer an der Klammer
passt in die Nut hinter der
Dichtung, und die langen Kiefer
drückt auf die Glasplatte über dem
Abstandshalter.
