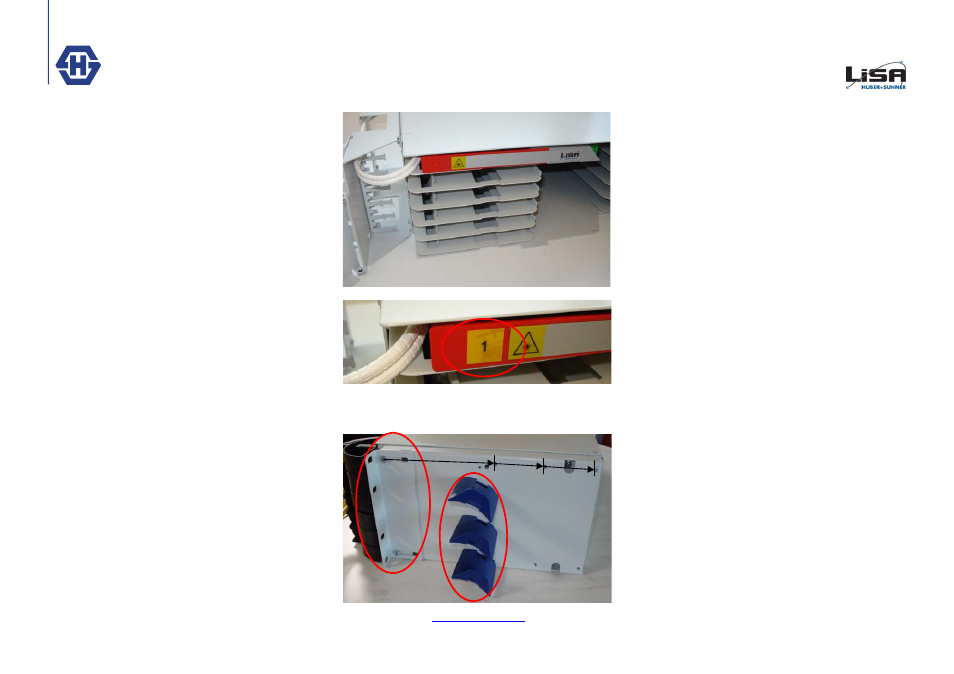

Slide back the FiberTray into position until splicing.
Repeat the procedure with all required FiberTrays until
the ODU2 is fully equipped . Schiebe die Spleisskassette zurück in die Parkposition
bis gespleisst wird.
Wiederhole die Arbeitsschritte bis alle erforderlichen
Spleisskassetten im Baugruppenträger montiert sind.
IV. Mount an ODU2 into a rack
Attach the holder (A) in the correct position.
When mounted at position 2 or 3 it is not possible to
mount the blue mandrels (B) again.
IV. Montiere einen Baugruppenträger in
einen Schrank
Befestige den Baugrupenträger-Halter (A) an der richti-
gen Position.
Bei Montage an Pos. 2 oder 3 können die blauen Man-
drels (B) nicht mehr montiert werden.
A
2 3 4
B
Renumber the FiberTray.
For further PatchCords, please proceed analog above
given description.
Nummeriere das Fibertray.
Für weitere Rangierkabel, verfahre analog obiger
Beschreibung.
