Installation manual / Montageanleitung
ODU2 - splicing version
Created by: FO R&D www.hubersuhner.com 4
DOC-0000383899 B
uncontrolled copy

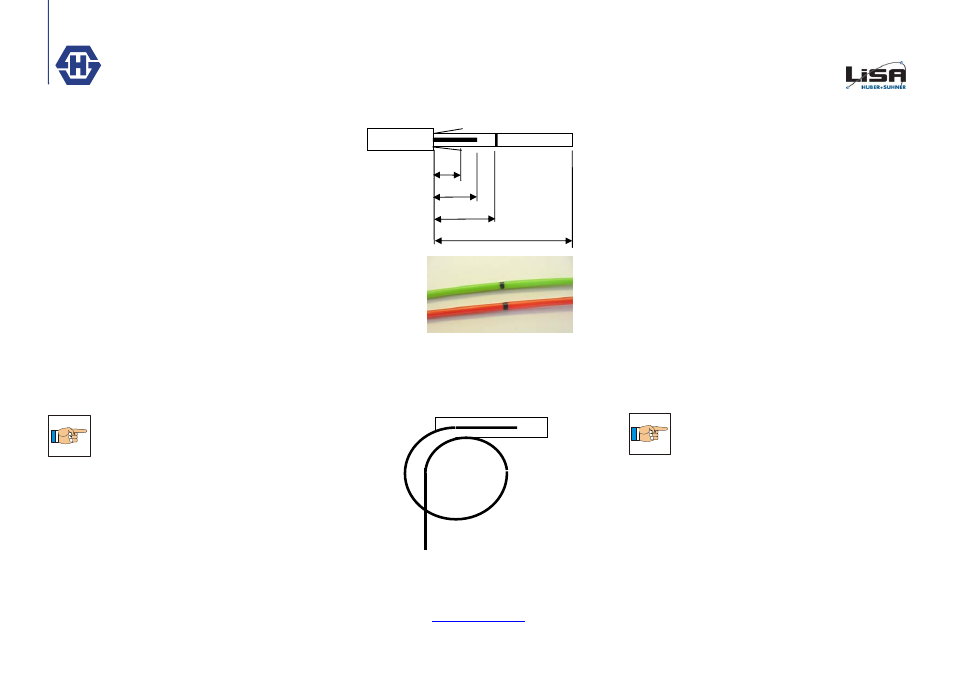

Remove the cable jacket according the picture. Mark
the loose tubes at position M.
X: cable
Y: strength members A = 0 mm
Z: loose tubes C = 2200 mm
M: mark B = 700 mm
N: strength member D = 0 mm
Entferne den Mantel des Kabel gemäss der Abbildung
und markiere die Bündeladern an der Position M.
X: Kabel
Y: Zugentlastung A = 0 mm
Z: Bündeladern C = 2200 mm
M: Markierung B = 700 mm
N: Stützelement D = 00 mm
B
X
Y
Z
A
D
M
B
C
M
N
Tip
A service loop behind the ODU is recommended. Meas-
ure the required length of it within the rack.
Hinweis
Eine Überlängenschlaufe hinter der ODU ist empfohlen.
Messe die benötigte Länge für sie innerhalb vom
Schrank.
