Drehgeber mit ProfiNet-Schnittstelle
29
9.5.14 Drehgeber Profilversion
Die Drehgeber-Profilversion ist im Drehgeber implementiert� Dieser Parameter
wird von den Kompatibilitätseinstellungen nicht beeinflusst�
Bits
Bedeutung
0���7
Profilversion, Nachkommastelle (Wertebereich 0…99), Dezimalcodierung
8���15
Profilversion, Vorkommastelle (Wertebereich 0…99), Dezimalcodierung
16���31
Reserviert
10 Konfiguration mit STEP7
In diesem Kapitel wird ein Konfigurationsbeispiel des ifm-Drehgebers mit dem
Hardwaremanager STEP 7 gezeigt�
Im Beispiel wird die STEP 7 Version 5�4 SP4 und die CPU 315-2PN/DP oder
Simotion Scout mit einachsigem Antrieb D410 (integrierte ProfiNet-Steuerung)
verwendet�
10.1 Installation der GSDML-Datei
Vor der ersten Konfiguration des Systems im Hardware-Konfigurator der Software
müssen die GSD-Dateien des Drehgebers in die Software eingelesen werden�
Haben Sie die Software gestartet, gehen Sie zum Einlesen der oben genannten
GSx-Dateien so vor:
► Neues oder bestehendes Projekt öffnen�
► Hardware-Konfigurator öffnen�
Kopieren Sie die gewünschte GSx-Datei über den Menüpunkt [Extras] → [GSD-
Dateien installie ren]�

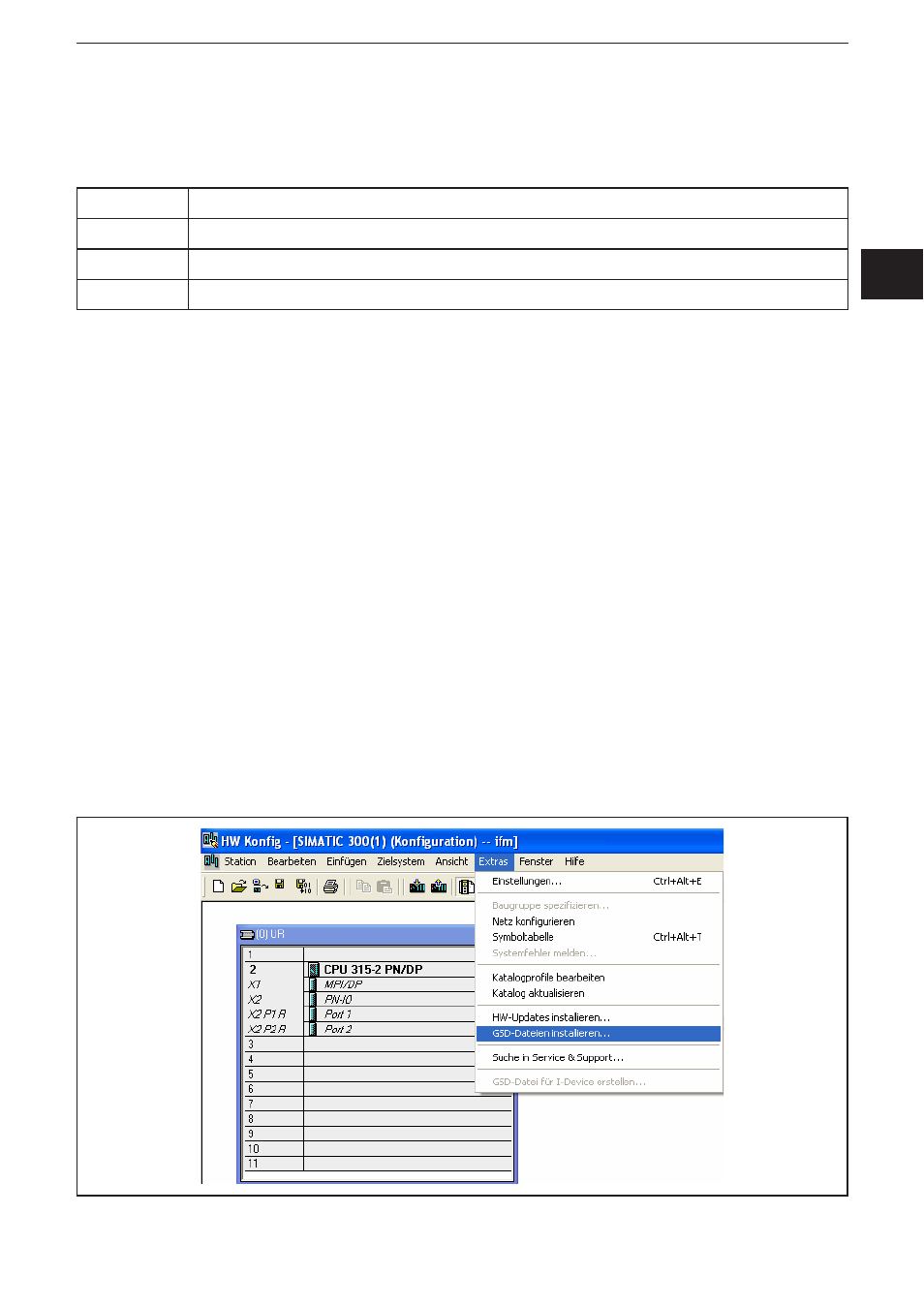

Einfügen einer GSD-Datei
