SPEZIFIKATIONEN
0
2-6
powermax1650
Betriebsanleitung
Symbole und Markierungen
S -Kennzeichnung
Die S -Kennzeichnung bedeutet, daß die Stromquelle und der Brenner in Bereichen mit erhöhter
elektrischer Gefährdung verwendet werden dürfen. Die Handbrenner müssen Verschleißteile mit
Schutzschild verwenden, um den Anforderungen der S -Kennzeichnung zu entsprechen.

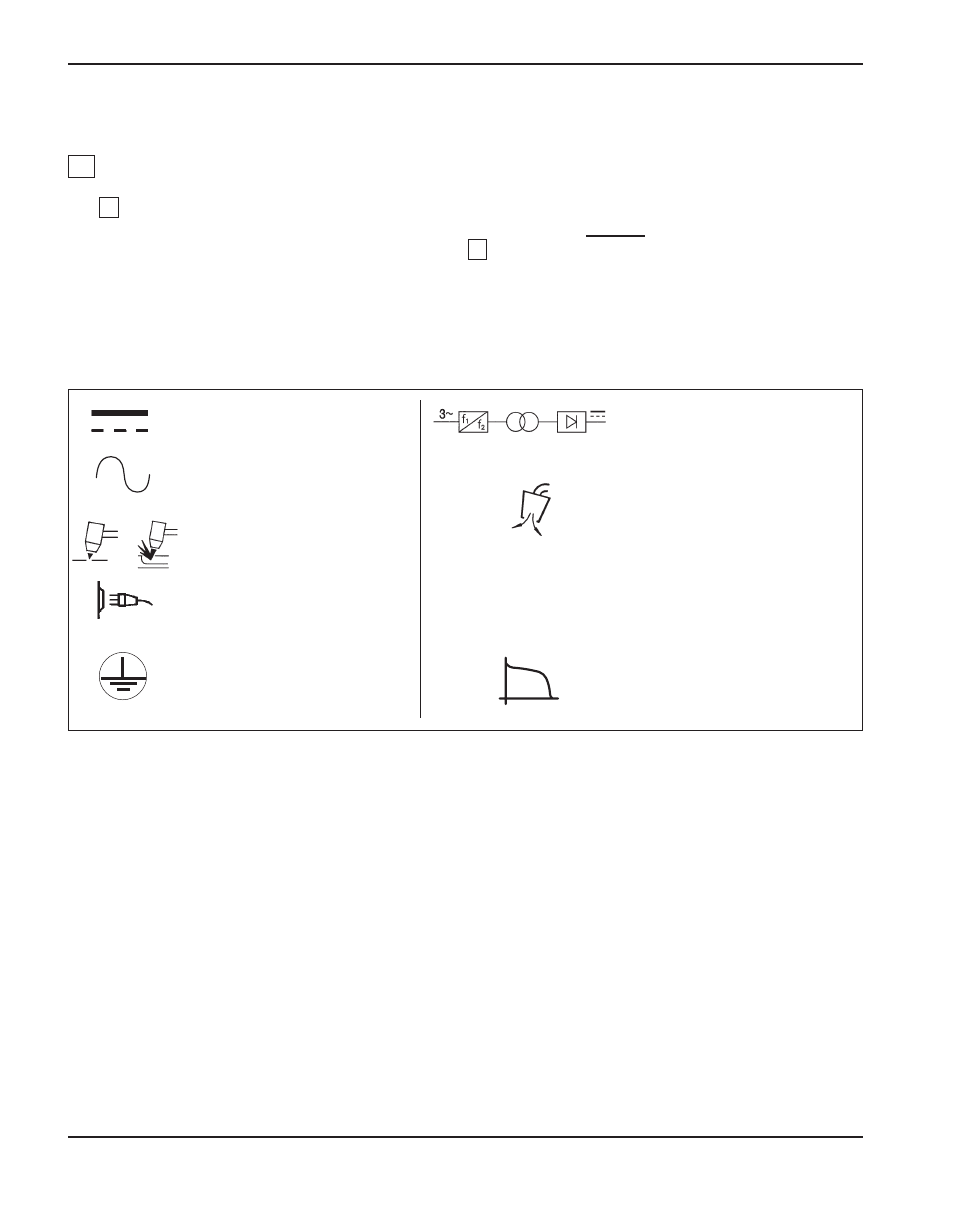

Verwendete IEC-Symbole
Die folgenden Symbole sind unter Umständen auf dem Datenschild der Stromquelle, den
Bedienungsaufklebern und Schaltern zu finden.
O
l
Gleichstrom (DC)
Anschluß für den externen
Schutzleiter (geerdet)
Wechselstromanschluß
Plasmaschneiden und
Fugenhobeln
Wechselstrom (AC)
Stromquelle auf Inverter-
Basis
Volt/Ampere-Kurve, fallende
Kennlinie
Strom ausgeschaltet
Strom eingeschaltet
Plasma-Brenner in TEST-
Position (Austrittsdüse für
Kühl- und Plasmagas)
