INBETRIEBNAHME
3-14
powermax1650
Betriebsanleitung

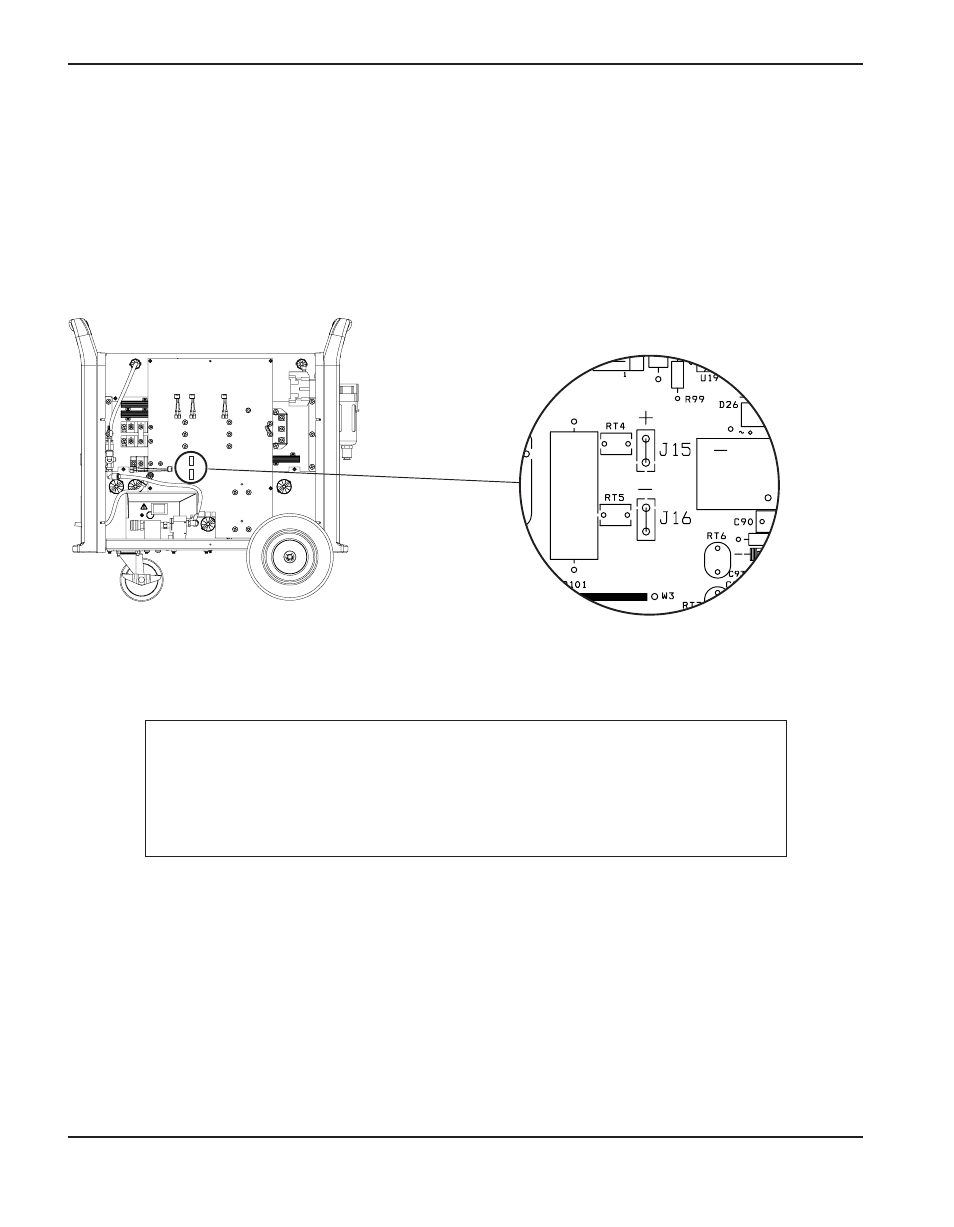

4. Strombaukarte suchen. Zur Verbindung von J15 und J16 sind isolierte 1/4"-„faston”-Polklemmen zu
verwenden
5. Zugentlastung festziehen.
6. Abdeckung abnehmen.
Signal: Lichtbogenspannung (Brennerabstand-Steuerung)
Typ: Output
Anmerkungen: Volle Lichtbogenspannung. Kein Spannungsteiler. Max. 300 VDC.
(Signal nicht am Rückwandanschluß verfügbar.)
J15 +VDC
J16 -VDC
