Einsetzen
1. Nomex-Sperre so halten, dass sich die
Kante mit der langen Aussparung und
den 2 kleinen Kerben links befindet und
die Kante mit den 3 Kerben rechts.
2. Entlang der Oberseite befindet sich eine
Perforierung, ungefähr 25 mm unterhalb
der Oberkante. Wird die Nomex-Sperre
durch eine neue ersetzt, ist es
erforderlich, sie entlang dieser
Perforierung zu falten, so dass die
Oberkante von Ihnen weggebogen ist.
3. Sperre so positionieren, dass die Kante
mit der langen Aussparung zur
Vorderseite (Brennerseite) der
Stromquelle gerichtet ist. Sperre an ihren
Platz schieben, wobei deren Unterkante
in der gleichen Schiene verläuft, in der
die Abdeckung ruht. Die Kerben an jeder
Kante der Sperre sollten den Rippen auf
der Endkappeninnenseite angepasst sein.
4. Abdeckung wieder auf die Stromquelle
schieben, wobei darauf geachtet werden
muss, dass keine Drähte eingeklemmt
werden. Es ist sicherzustellen, dass die
Unterkanten in den Schienen verlaufen
und dass der Schlitz in der Oberseite der
Abdeckung sich mit der Lasche auf der
vorderen Endkappe auf einer Linie
befindet. Griff an den Bohrungen in der
Oberseite der Abdeckung ausrichten,
dann die 2 Schrauben zur Befestigung
der Abdeckung anbringen.

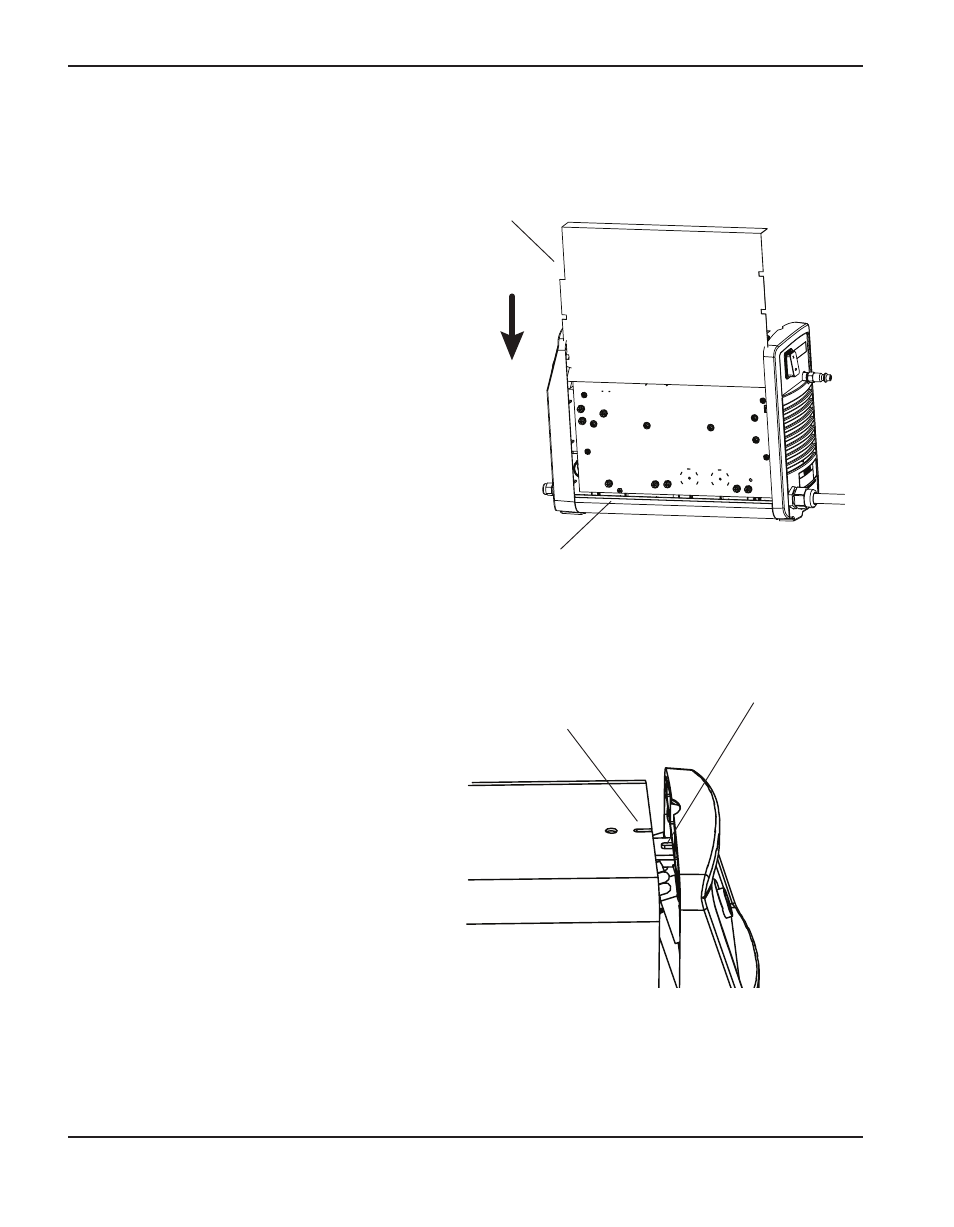

Lange Aussparun
Schiene
Abdeckungsschlitz
Lasche
