Hypertherm Powermax30 Rev.1 - Handbuch (Seite 61)

WARTUNG/TEILE
1
5-16
powermax30
Betriebsanleitung
6. Schraube, die den grünen Draht am Kühlkörper festhält, entfernen. In der Strombaukarte
befindet sich eine Aussparung für einfachen Zugriff auf die Schraube.

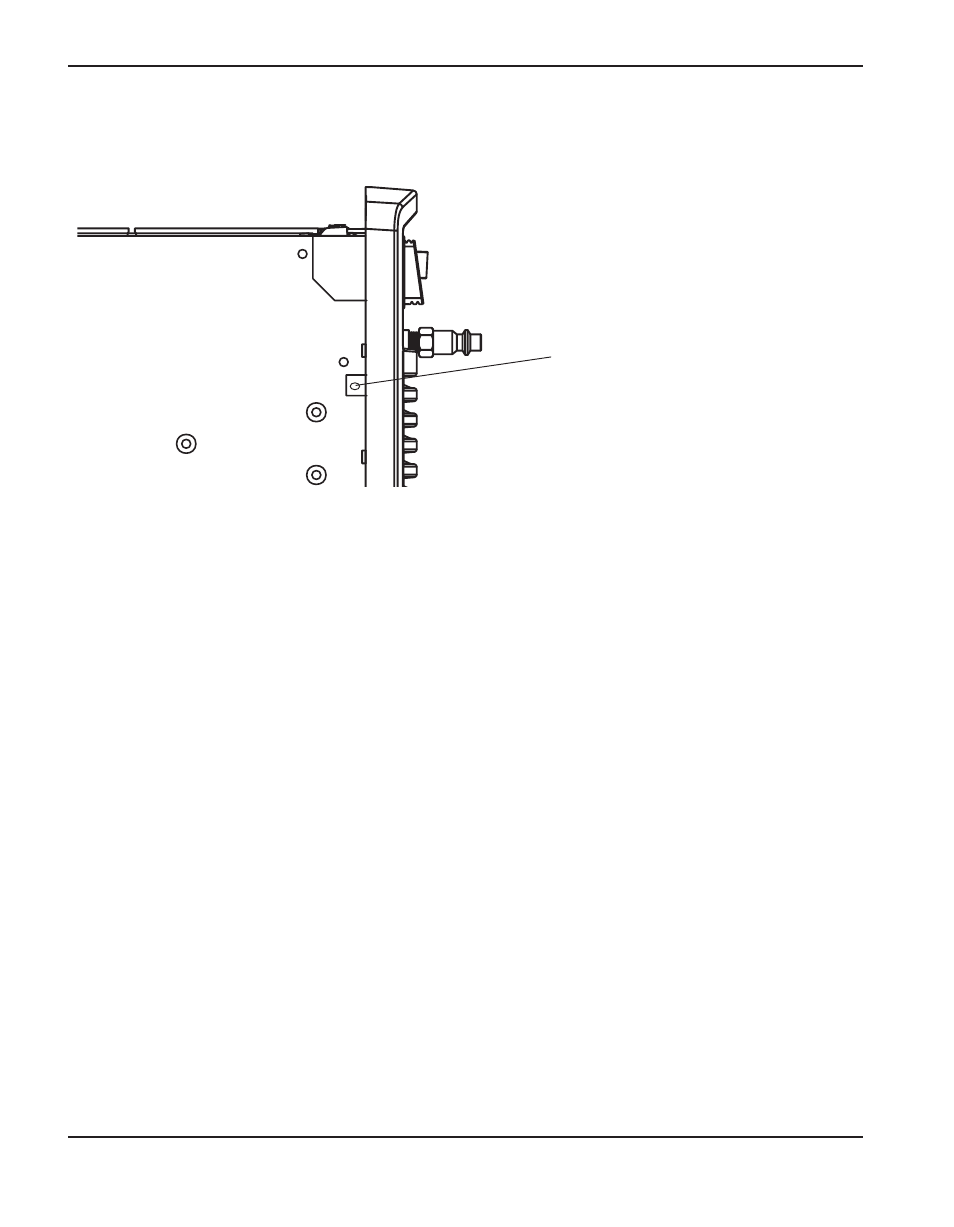

Erdungskabelschraube
7. An der Außenseite der Stromquelle die Sicherungsmutter an der Zugentlastung lösen, damit
die Drähte frei beweglich sind. Beim Austausch der Zugentlastung ist zusätzlich die Mutter an
der Innenseite der Stromquelle abzuschrauben.
8. Drähte durch die Bohrung in der Endkappe ziehen, um das alte Netzkabel zu entfernen.
9. Verfügt man über eine neue Zugentlastung, ist diese auf das neue Netzkabel zu schieben und
die Drähte für das neue Netzkabel durch Bohrung in der Endkappe zu führen. Ist die alte
Zugentlastung noch an Ort und Stelle, sind die Drähte durch die Zugentlastung zu führen.
10. Schraubenmutter der Zugentlastung über die Drähte schieben und von der Innenseite der
Endkappe aus an die Zugentlastung schrauben.
11. Anschlussstück für den schwarzen Draht auf den Stift auf der oberen linken Seite des
Stromschalters drücken.
12. Anschlussstück für den weißen Draht auf den Stift auf der oberen rechten Seite des
Stromschalters drücken.
13. Grünen Erdungsdraht mit einer Drehmomenteinstellung von 17,28 kg cm an den Kühlkörper
schrauben.
14. Drähte in der Drahtaussparung an der Seite der Endkappe hinaufverlegen, so dass sie der
Stromkarte nicht im Weg sind. Sobald die Drähte an ihrem Platz sind, Haltemutter an der
Außenseite der Endkappe festziehen.
