WARTUNG/TEILE
1
powermax30
Betriebsanleitung
5-13
12. Abdeckung von der Stromquelle abnehmen und Nomex-Sperre von der Vorderseite der
Strombaukarte entfernen. Griff über die Bohrungen in der Abdeckungsoberseite positionieren,
dann die zwei Schrauben zur Sicherung der Abdeckung verwenden.
13. Elektrischen Strom und Gaszfufuhr wieder anschließen.
Austausch des Werkstückkabels
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Abdeckung abnehmen und Nomex-Sperre von der Vorderseite der Strombaukarte entfernen.
3. Schraube und Unterlegscheibe von J22 auf der Strombaukarte (auch mit „work lead”
[Werkstückkabel] beschriftet), die das Kabel an der Baukarte festhält, entfernen. Schraube
und Unterlegscheibe zur Seite legen.
.
4. Entweder vordere Endkappe entfernen oder sanft von der Stromquelle wegbiegen. Von der
Innenseite der Endkappe aus die Schraubenmutter abschrauben, die die Zugentlastung an der
Endkappe sichert.

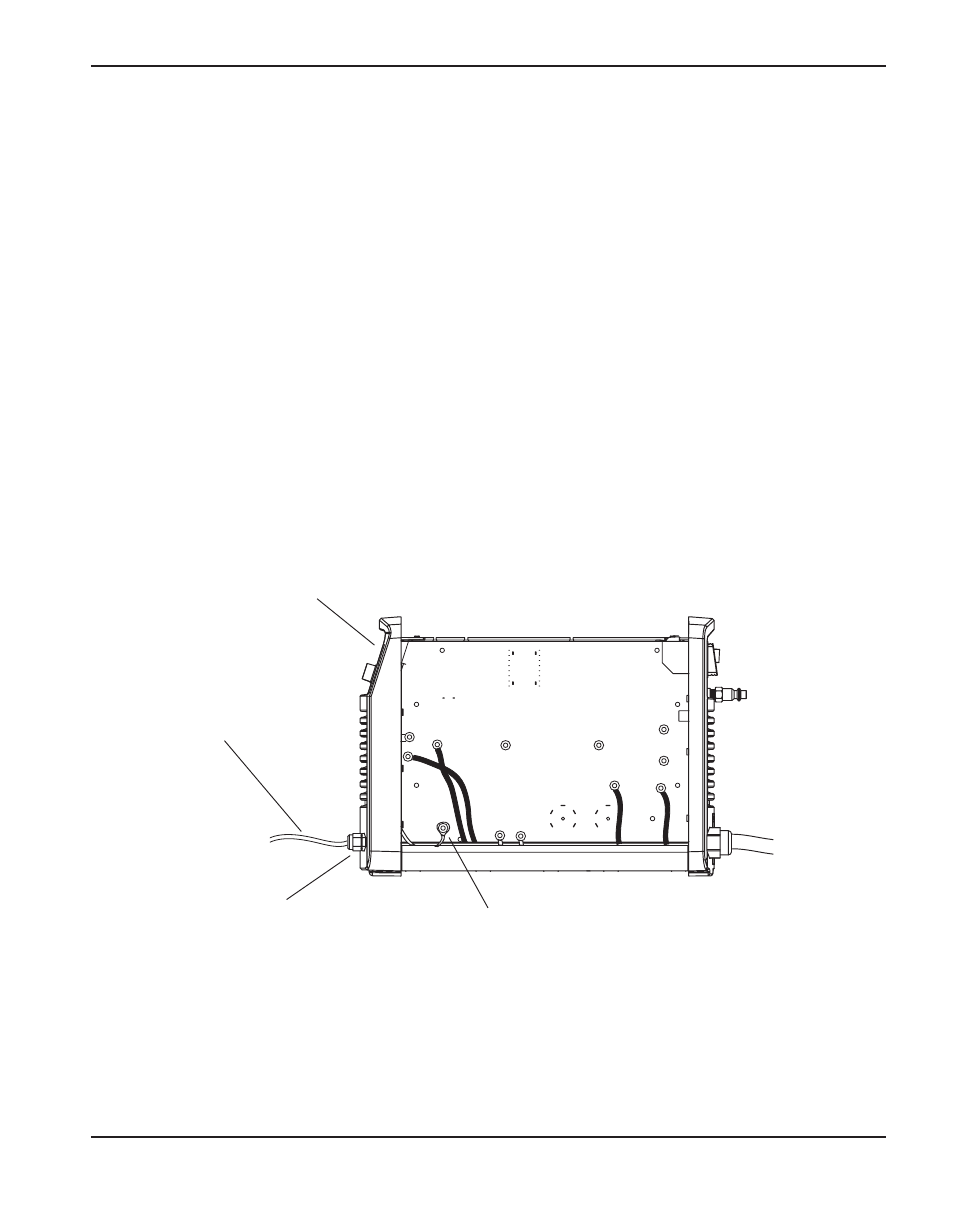

Werkstückkabel
Werkstückkabelanschluss an
die Strombaukarte (J22)
Vordere Endkappe
Zugentlastung
