Test 10 – Gasmagnetventil
• Wenn das Gas kontinuierlich strömt, Gasmagnetventilanschluss (J20) von der Strombaukarte (PCB2)
unterbrechen. Sollte sich das Gas nicht abstellen, Ventil austauschen.
• Stellt sich das Gas ab, Bandkabel (J4) von der Strombaukarte (PCB2) trennen und J20 wieder verbinden.
Bleibt das Gas abgestellt, Steuerbaukarte (PCB3) austauschen. Stellt sich der Gasdurchfluss wieder ein,
Strombaukarte (PCB2) austauschen.
Test 11 – Eingangsnetzspannung (VACR)
• Spannung am Ausgang der Eingangsdiode überprüfen,
sie sollte 1,414 multipliziert mit der Netzspannung
entsprechen.
• Ist der Wert niedrig, Netzspannung überprüfen oder
Diode austauschen.
• Ist der Wert korrekt, Spannung zwischen der linken
Seite von R25 und der Abschirmung (TP1) überprüfen.
Sie sollte 4,969 mV/V betragen.
• Ist der Wert korrekt, Steuerbaukarte (PCB3)
austauschen. Ist dies nicht der Fall, Strombaukarte
(PCB2) und PFC-IGBT (Q7) austauschen.
Test 12 – Druckschalter
• Spannung von der rechten Seite von R50 zur
Abschirmung (TP1) überprüfen. Sie sollte in etwa
gleich 0,0463 VDC multipliziert mit dem Wert in psi
sein. Wenn zum Beispiel der Luftregler auf 80 psi
eingestellt ist, sollte die Spannung ungefähr 3,7 VDC
betragen.
• Ist der Wert korrekt, Steuerbaukarte (PCB3)
austauschen. Ist dies nicht der Fall, Druckschalter
austauschen.
Test 13 – Lüfter
• Beim Lüfter einen Übertemperaturzustand hervorrufen (Drahtbrücke von J2 Stift 2 zu Stift 2 anbringen, um
diese kurzzuschließen).
• Spannung durch den Lüfter auf der Strombaukarte (PCB2) überprüfen, J1 Stift 1 und 2 entspricht 24 VDC.
– Ist das nicht der Fall, Lüfteranschluss (J1) entfernen und Spannung auf der Strombaukarte (PCB2), J1
Stifte 1 und 2, nochmals prüfen.
– Entspricht sie jetzt 24 VDC, mit dem nächsten Schritt fortfahren. Ist das nicht der Fall, Test 6, Flyback-
Schaltkreis, durchführen.
• Drahtbrücke zwischen dem Gehäuse des Lüftertransistors (Q1) und der Abschirmung (TP1) anbringen.
Schaltet sich der Lüfter ein, mit dem nächsten Schritt fortfahren; ist dies nicht der Fall, Lüfter austauschen.
• Spannung zwischen der linken Seite von R7 und der Abschirmung (TP1) überprüfen. Ist VDC null (0),
Steuerbaukarte (PCB3) austauschen. Ist der Wert 5 VDC, Strombaukarte (PCB2) austauschen.

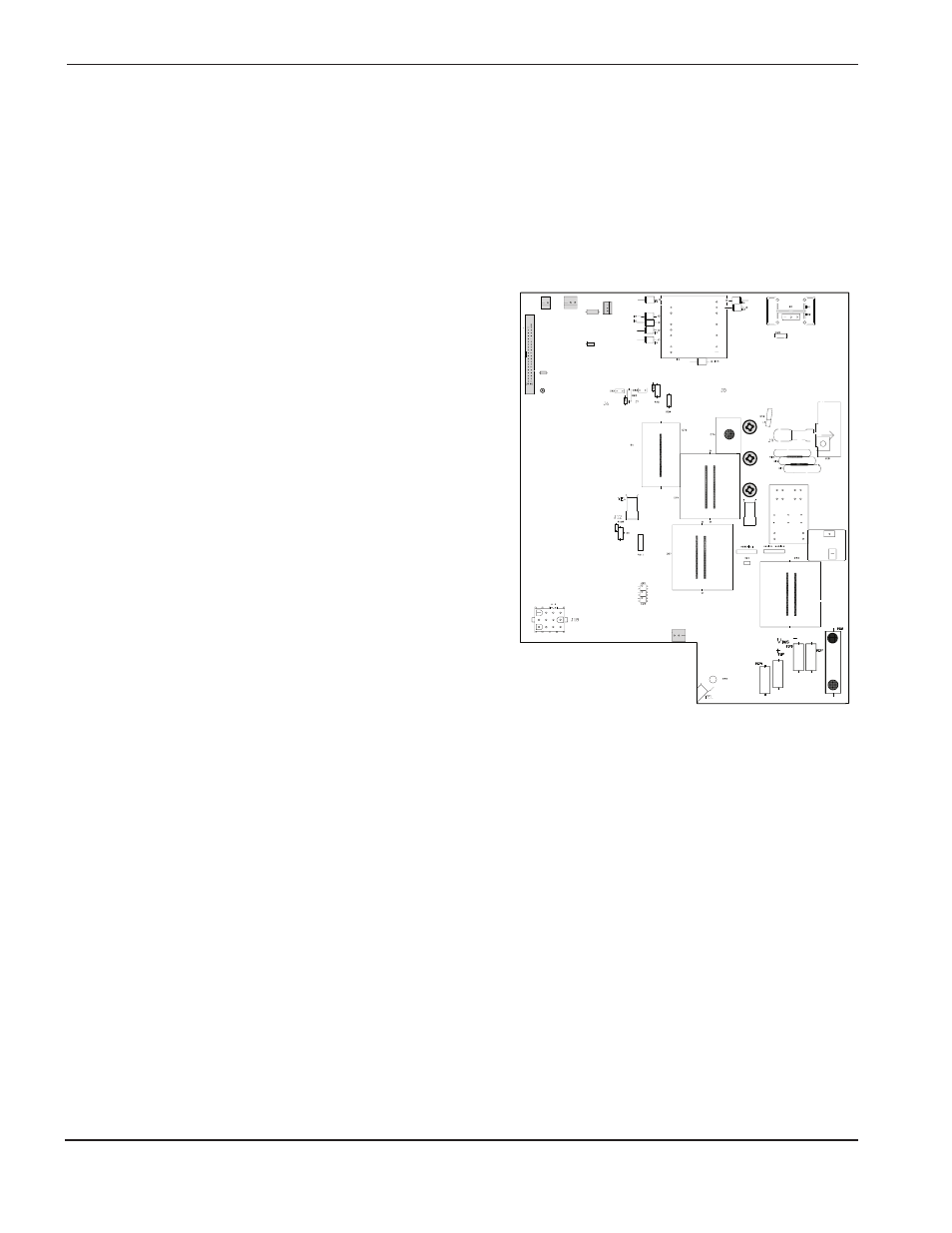

J4
