4
WARTUNG
powermax1250
Wartungshandbuch 3-41

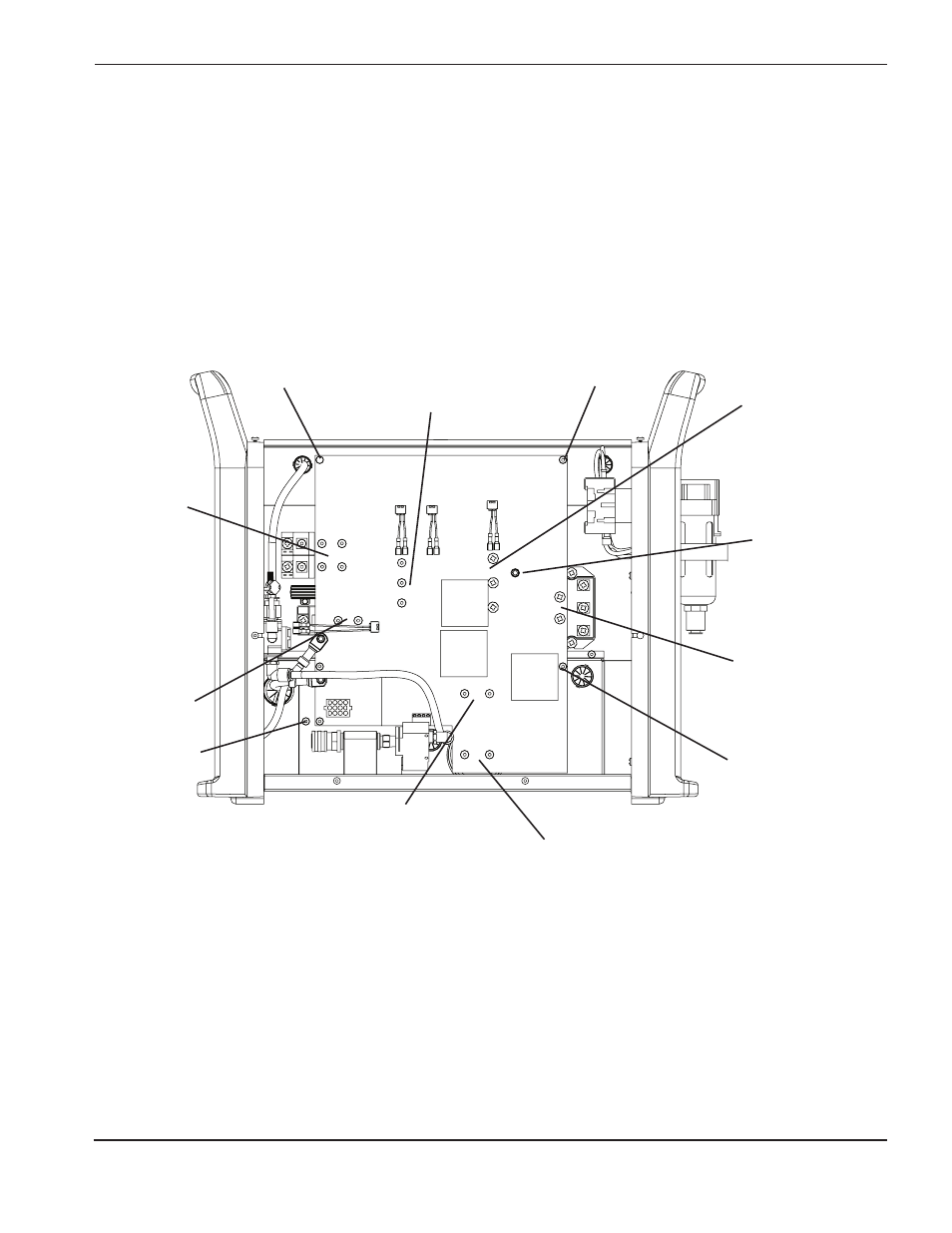

Halteschraube Halteschraube
Halteschraube
Halteschraube
Blindstromkompensations-
IGBT-Schrauben (3), mit
der Bodenschraube
befestigtes schwarzes
Kabel (J17)
Eingangs-
Diodenbrücken-
Schrauben (2), mit
der Bodenschraube
befestigter schwarzer
Draht
Ausgangs-
Diodenbrücken-
Schrauben (4),
mit der linken
Bodenschraube
befestigtes
schwarzes
Kabel und mit
der oberen
linken Schraube
befestigter
schwarzer
Draht.
Inverter-IGBT-
Schrauben (3), mit der
Bodenschraube
befestigtes gelbes Kabel
Pilotlichtbogen-
IGBT-
Schrauben (2)
Kondensator (C94)-
Schrauben (2)
Kondensator (C98)-Schrauben (2), mit
der linken Schraube befestigtes gelbes
Kabel und schwarzer Draht
Stromsensorkabel
(J9)
7. Schrauben entfernen, die die Strombaukarte an den Kondensatoren, der Eingangs-Diodenbrücke und den
IGBTs halten. Jegliche Kabel, die an diesen Punkten angeschlossen sind, entfernen. Halteschrauben von der
Strombaukarte entfernen.
8. Strombaukarte aus der Stromquelle herausheben und in einem antistatischen Behälter lagern, bis sie für den
Wiedereinbau bereit ist.
6. Die an der Baukarte befestigten Anschlussstifte und Kabel unterbrechen an:
• J1, J2 und J3
• J5
• Bandkabel an J14
• Stromsensorkabel an J9
• J11 und J13
• J20 und J21
