4

WARTUNG

3-42

powermax1250

Wartungshandbuch

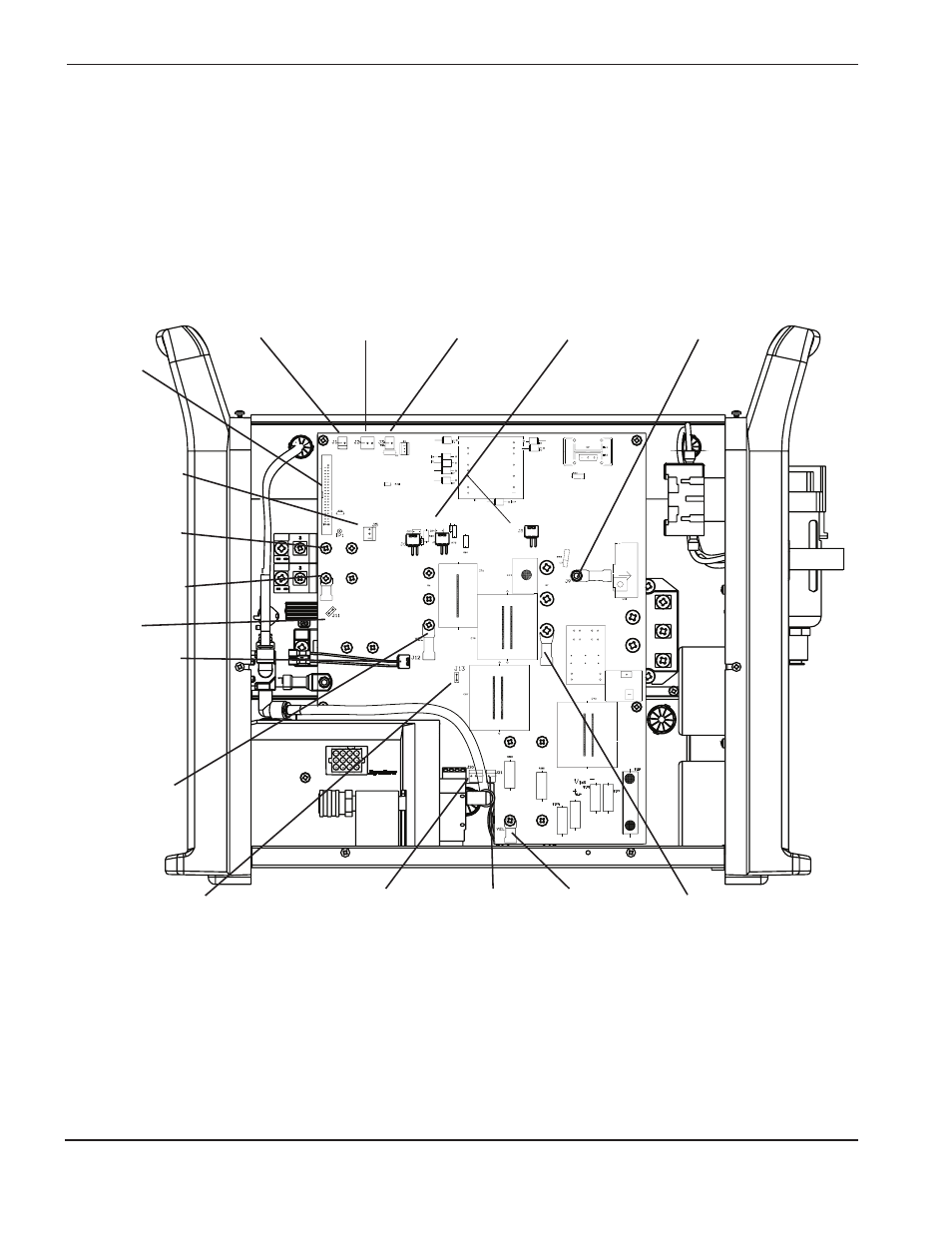

J1, 2-Stift,
rot/schwarz

J2, 3-Stift,
yellow/black

J3, 2-Stift,
gelb/schwarz

J5 3-Stift,
rot/gelb/schwarz

Bandkabel

schwarzer Draht

schwarzes Kabel

Pilotlichtbogen-
Gateantrieb
(J12)

J20, 3-Stift,
rot/schwarz

J21, 2-Stift,
rot/schwarz

gelbes Kabel und
schwarzer Draht

gelbes Kabel

schwarzes Kabel

Stromsensorkabel
(J9)

IGBT-Gateantriebe
(J6, J7 und J8)

J13, schwarzer
Draht durch die Bohrung
in der Baukarte

J11

Installation

1. Strombaukarte innen auf den Stromquellenboden setzen. Dann die Halteschrauben wieder anbringen, die die

Strombaukarte an Ort und Stelle halten.

2. Alle Gateantriebs-, Kabel-, IGBT- und Kondensatorschrauben, Drähte sowie Eingangs- und Ausgangsdioden-

Schrauben befestigen.

Anmerkung:

Das erforderliche Drehmoment für alle diese Schrauben beträgt 24 kg cm.

3. Werkstückkabel und Netzkabel-Erdungskabel wieder befestigen.

4. Brennerschnellkupplungs-Sperre wieder einbauen und an die Brennerleitung anschließen.

5. Isolierungsplatte wieder einbauen und Abdeckung auf der Stromquelle anbringen.

6. Gaszufuhr und elektrischen Strom wieder anschließen.
