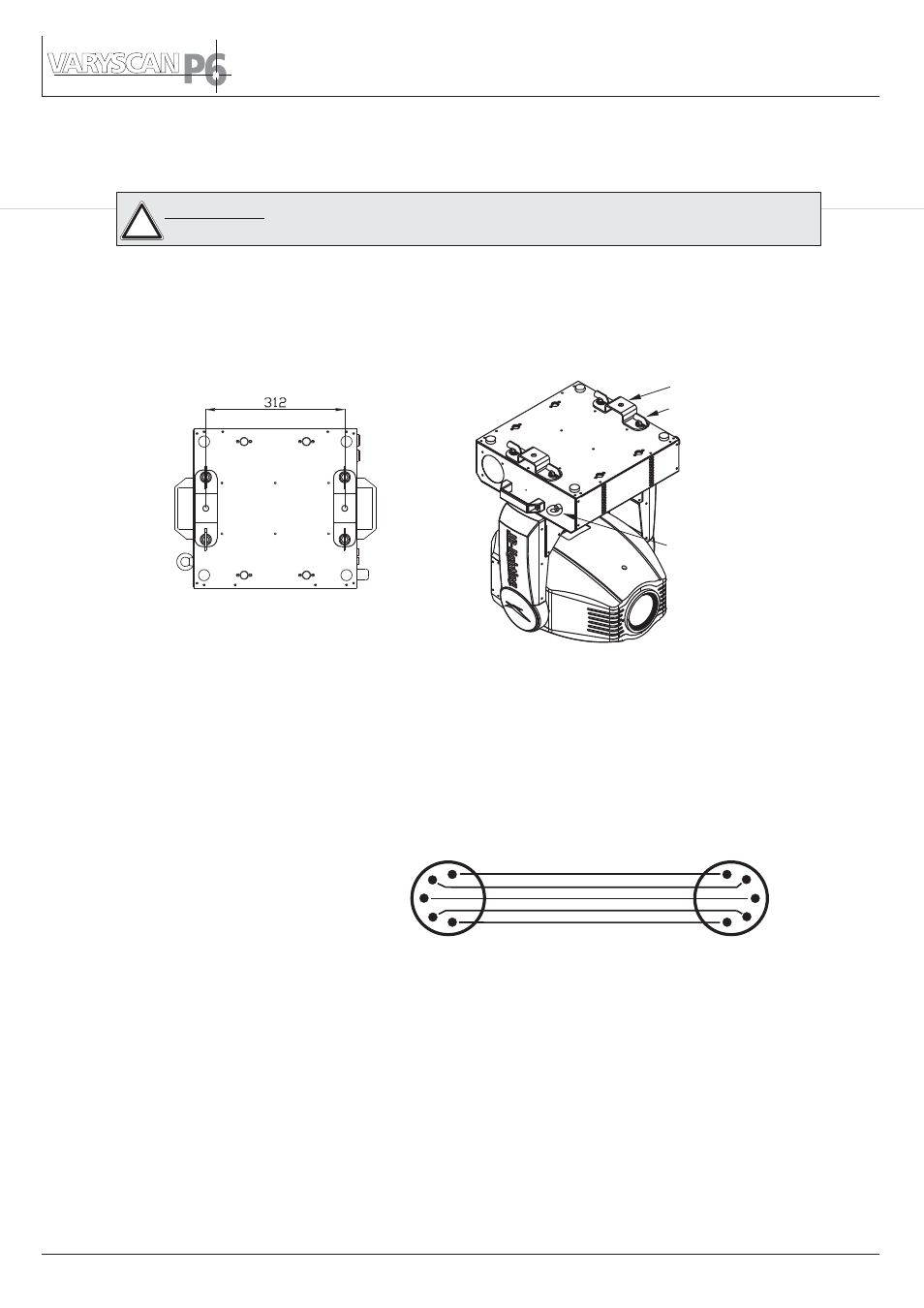

2.3 Montage der Geräte
Der Varyscan P6 kann auf den Boden gestellt, oder an den dafür vorgesehenen Cam-
loclaschen senkrecht oder waagerecht montiert werden. Bei der Montage mit den
Camloclaschen müssen immer zwei Camloclaschen verwendet werden und die Cam-
locs müssen richtig eingerastet sein.
Varyscan zusätzlich mit Sicherungsseil an der Sicherungsöse sichern.
2.4 DMX Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Ab-
schirmung erfolgen. Wir empfehlen ein DMX-Kabel, es kann jedoch alternativ auch
ein 2-poliges Mikrokabel verwendet werden. Hierbei ist jedoch kein Software-Update
zu den Varyscans möglich.
Pin 4 und 5 sind dann nicht belegt. Stecker und Buchsen sind 5-pol oder 3-pol XLR
und können im Fachhandel erworben werden.
Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Die DMX Kabel von Varyscan zu Varyscan werden eins zu eins verbunden.
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. Varyscan. (Controller
DMX-Out mit Varyscan DMX-In). Anschließend den 1. Varyscan mit dem 2. Varyscan
(Varyscan 1 DMX-Out mit Varyscan 2 DMX-In) und so weiter. Beim letzten Gerät
bleibt die Buchse DMX-Out unbelegt. In manchen Fällen ist es ratsam einen sogenan-
nten Endstecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2
und Pin 3) zu verwenden. Ob ein Endstecker benötigt wird hängt von verschiedenen
Faktoren (unter anderem den benutzten Kabellängen und der Geräte Anzahl ab).
Solange jedoch keine Probleme in der DMX-Linie auftreten, kann darauf verzichtet
werden.
Kabel mit Abschirmung
5
1
5
1
Sicherungsöse
Camloclasche
Camloc
ACHTUNG: Mindestens 2m Abstand zu brennbaren Gegenständen!
Varyscan immer mit Sicherungsseil zusätzlich sichern!
!
