Varyscan 3 Special 250MSD
11
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Tel. 07304-9617-0
3.7 Leuchtmittel justieren
Schalten Sie Ihren Varyscan ein und richten Sie den Beam mit Gobo
Nr.1(großer Beam), ohne Farbe im 90° Winkel auf eine helle Wand.
Der Abstand zur Wand sollte zwischen 6 und 12m liegen. Lösen Sie die
Schrauben Nr.1 (siehe Abbildung rechts) und verschieben Sie das
Fassungsblech solange, bis die maximale Ausleuchtung des Beams
erreicht ist. Drehen Sie die beiden Schrauben Nr.1 wieder fest.
1

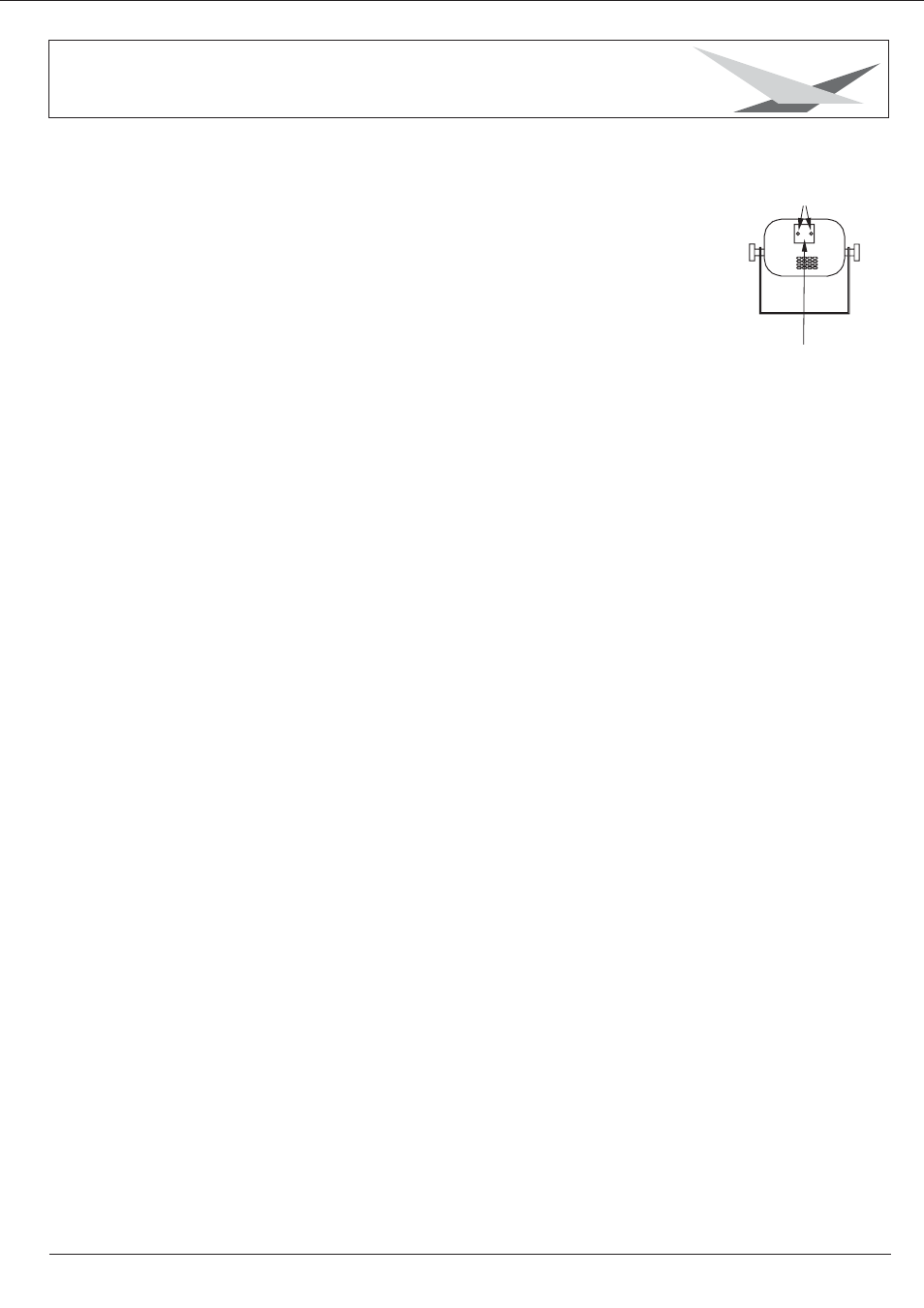

Abbildung: Gerät von hinten
Fassungsblech
3.8 Optik scharfstellen
Projizieren Sie ein Gobo auf die gewünschte Distanz, lösen Sie dann
die Rändelschraube am Objektivrohr und verschieben Sie das
Objektiv solange, bis die optimale Projektionsschärfe erreicht ist.
