JB-Lighting Varyscan 3 Special 250 MSD - Handbuch (Seite 13)

Varyscan 3 Special 250MSD
14
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Tel. 07304-9617-0
+
+
+
U2
R3
S1
U3
C5
R6
U1
U4
Q2 Q1 C6
JP3
JP6 JP2 JP7 JP4 JP8 JP11 JP5
C36
C33
R25
JP9 JP10 JP1
C40
R28R28 R33 R32 U16 U18
C39C39
R27
C48C48
C50
R30 R35 R34
U15 U13 U17
U10
C41
R26
C46
D3 C45
C43
R31
C51
C52 C53
U9 U12
C44
C49C49
R29
C19
U7
C4
R13 R14R14
C20 C18
F1
D1
R1 Y1
R5 R2 R4
C2 C1
C11
C10
R15
R8 R7 R19
R16
C9
U5 U1
1
R18 R10 R9 R12 R1
1
U8 U6
R17
C30 C14 C17
U14
R24 R23
R21
C31
C35
R20
R22
C32
C37
C38
C21
Schrittmotor
Dimmer 1
Schrittmotor
Farbrad
Schrittmotor
Goborad
Schrittmotor
Goborotation
Schrittmotor
Effektrad
Schrittmotor
X-Achse
Schrittmotor
Y-Achse
Schrittmotor
Dimmer 2

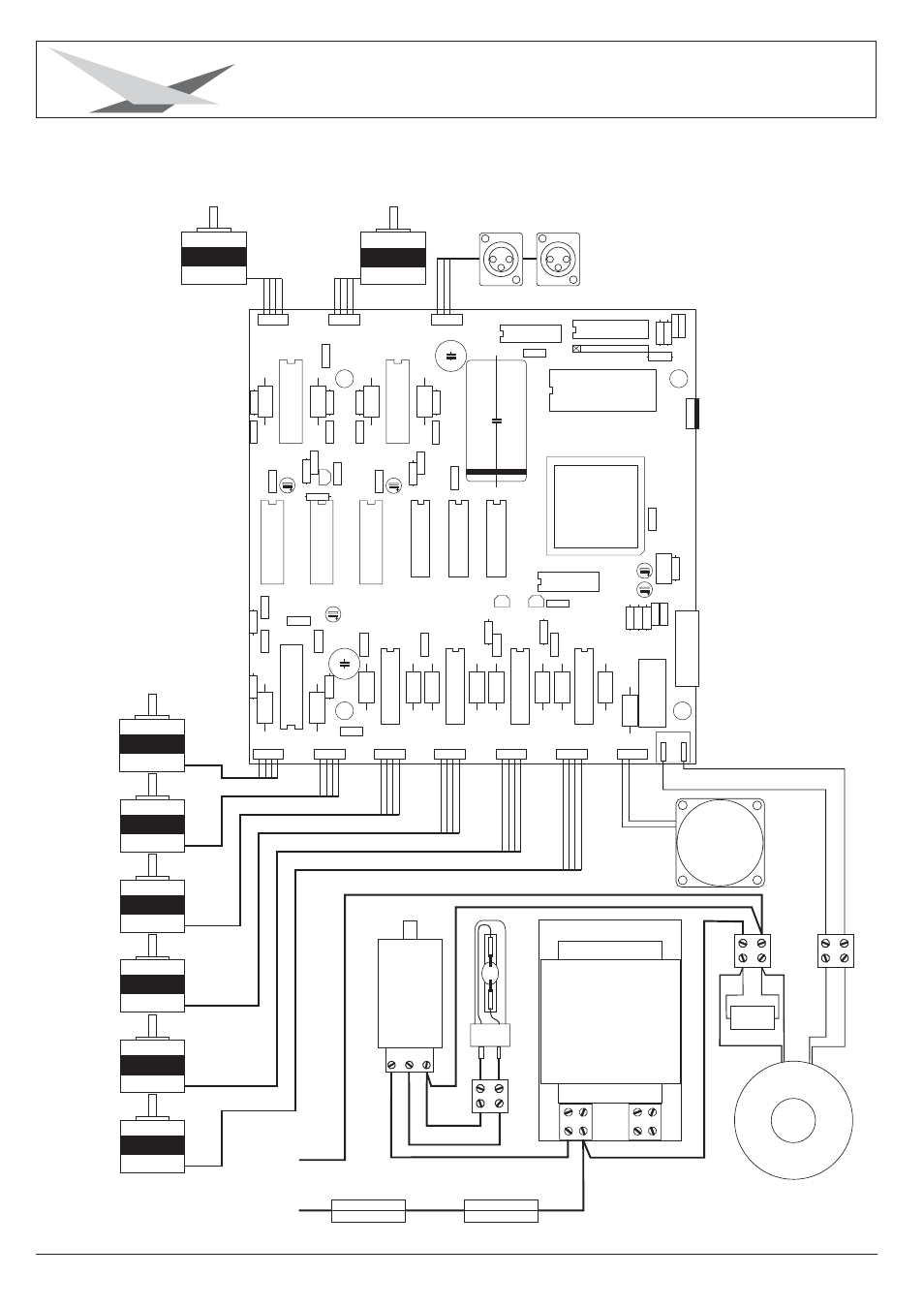

5.4 Stromlaufplan
Drossel
250 Watt
Drossel
250 Watt
Zünder
Trafo
Sicherung
5AT
Temperatursicherung
93°C
Konden-
sator
L
N
D La N
blau
braun
Lüfter
12V
DMX-In DMX-Out
Eprom
S2 S1
