Auswechseln der Glasgobos
Öffnen Sie den Deckel mit der Beschriftung Varyscan ® 5 MV 1200 HMI, indem Sie die zwei Kreuzschlitzschrauben an
der Oberseite des Deckels heraus drehen. Lösen Sie nun die beiden Kreuzschlitzschrauben an den Seitenteilen Ihres
VS5 um den Einschub 1 herausnehmen zu können. Jetzt können Sie die Glasgobos mit der Halterung mit einem
kleinen Schlitzschraubendreher entfernen, vom Goborad entfernen indem Sie die drei Schrauben der Halteringe heraus
drehen. Tauschen Sie nun die Glasgobos mit der kompletten Halterung Ihren Wünschen entsprechend aus und
schrauben Sie die Glasgobos wieder mit den dafür vorgesehenen M2 Schrauben fest. (Die Halteringe und den
Silikonkleber für die Glasgobos erhalten Sie bei Ihrem Fachhändler) Achten Sie darauf, daß Sie die Schrauben nicht
schief in die dafür vorgesehenen Gewinde einschrauben und die Schrauben nicht zu fest anziehen. Setzen Sie den
Einschub wieder in Ihren VS 5 ein, drehen Sie die Einschubhalteschrauben fest und schließen Sie den Deckel.

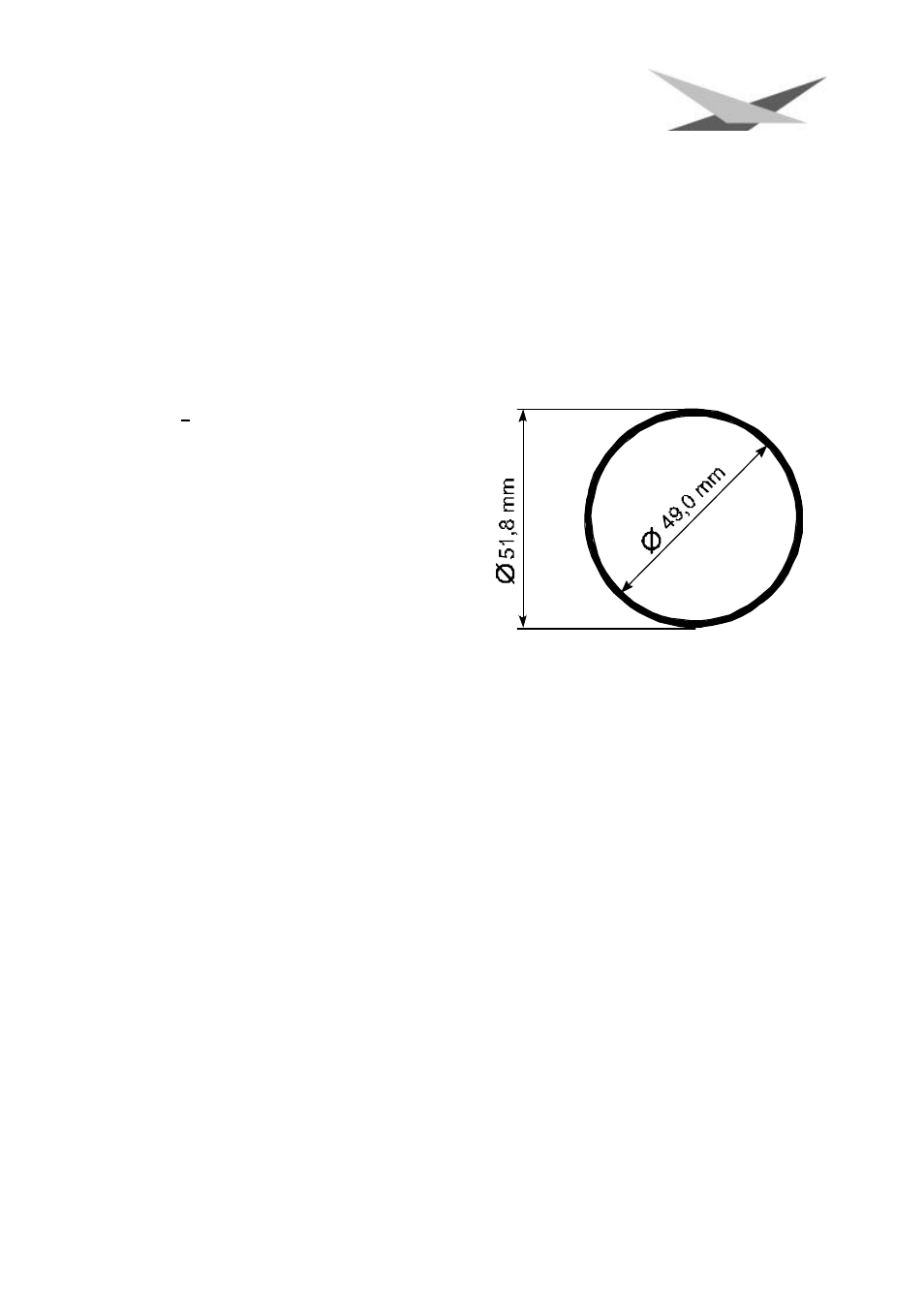

Glasgobo-Maße
:
Sie haben an Ihrem Varyscan
®
5 MV 1200 HMI die
Möglichkeit Glas-Gobos mit folgendem Maß einzusetzen.
Außendurchmesser: 51,8 mm
Nutzdurchmesser:
49,0 mm
Max Stärke 5,5 mm
