Varyscan 5 MV 1200HMI
34
U20 AM26LS32 DMX-Eingangsbaustein
U21 PAL22V10
U22 74HCT245
U24 74HCT14
U47 68HC11F1CFN4
U48 Eprom 27C256 Slave Eprom Bestückung Rückseite
U49 74HCT245
U50 74HCT138
U51 74HCT138
U52 74HCT244
Y1 Quarz 16MHz niedere Bauform <5mm
Y2 Quarz 16MHz niedere Bauform <5mm

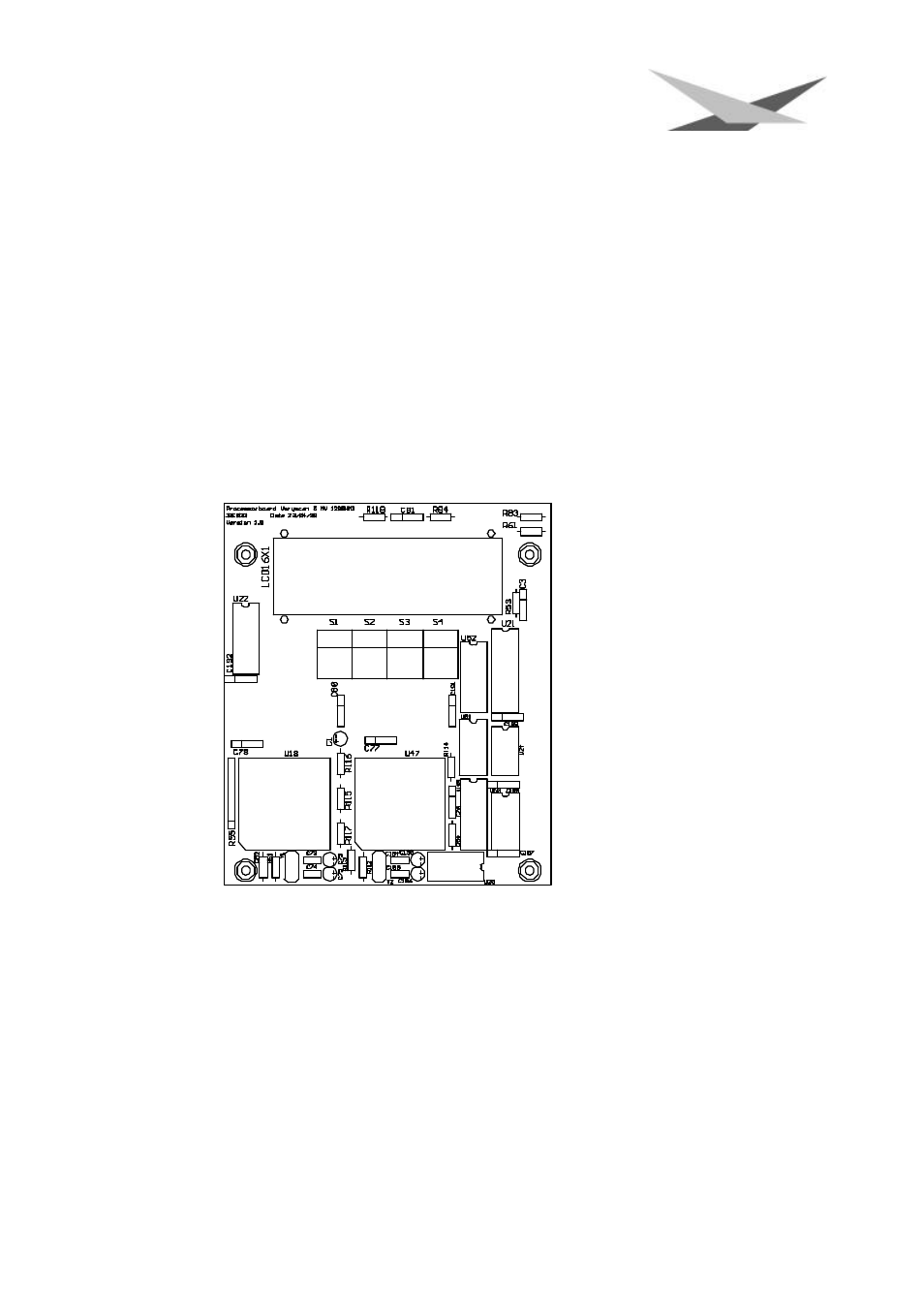

Bestückungsplan VS 5 MV 1200 HMI Prozessorboard
Stückliste VS 5 MV 1200 HMI Pan/Tilt Board
Bauteil
Wert Leistung in Watt Bereich auf Platine
C1 220u 35V
C2 100n
C3 100n
C4 47n
C5 47n
C6 100n
C7 47u
C8 4u7
C9 100n
C10 100n
