Varyscan 5 MV 1200HMI
14
B Serviceanleitung
Fehlerbehebung
Fehler Behebung des Problems
Das Gerät arbeitet überhaupt nicht
1. 16 Ampere-Sicherung des Gerätes überprüfen und bei
Defekt austauschen (Skizze Seite 5)
2. 6,3 Ampere-Sicherung des Gerätes überprüfen und bei
Defekt austauschen.
Der Brenner des Gerätes leuchtet nicht, aber die
Elektronik funktioniert,
d.h. die Motoren funktionieren 1. 16 Ampere-Sicherung des Gerätes überprüfen und bei
Defekt austauschen
2. Der Brenner ist defekt, der Brenner muß getauscht
werden
3. Der Temperaturschalter des Gerätes hat ausgelöst.
Stecken Sie Ihren Varyscan* aus und stecken Sie Ihn
nach ca. 15 Minuten wieder ein. Kontrollieren Sie nun,
ob beide Lüfter noch laufen, und ob diese sauber sind.
Sollte ein Lüfter defekt sein, so lassen Sie diesen von
einem Fachmann oder dem Hersteller austauschen.
Sollte der Scanner immer wieder abschalten, wenden
Sie sich bitte an Ihren Händler
4. Probleme mit dem Zünder oder dem elektronischen
Relais; wenden Sie sich bitte an Ihren Fachhändler.
DMX-Eingang funktioniert nicht DMX-Adresseinstellung im Display überprüfen

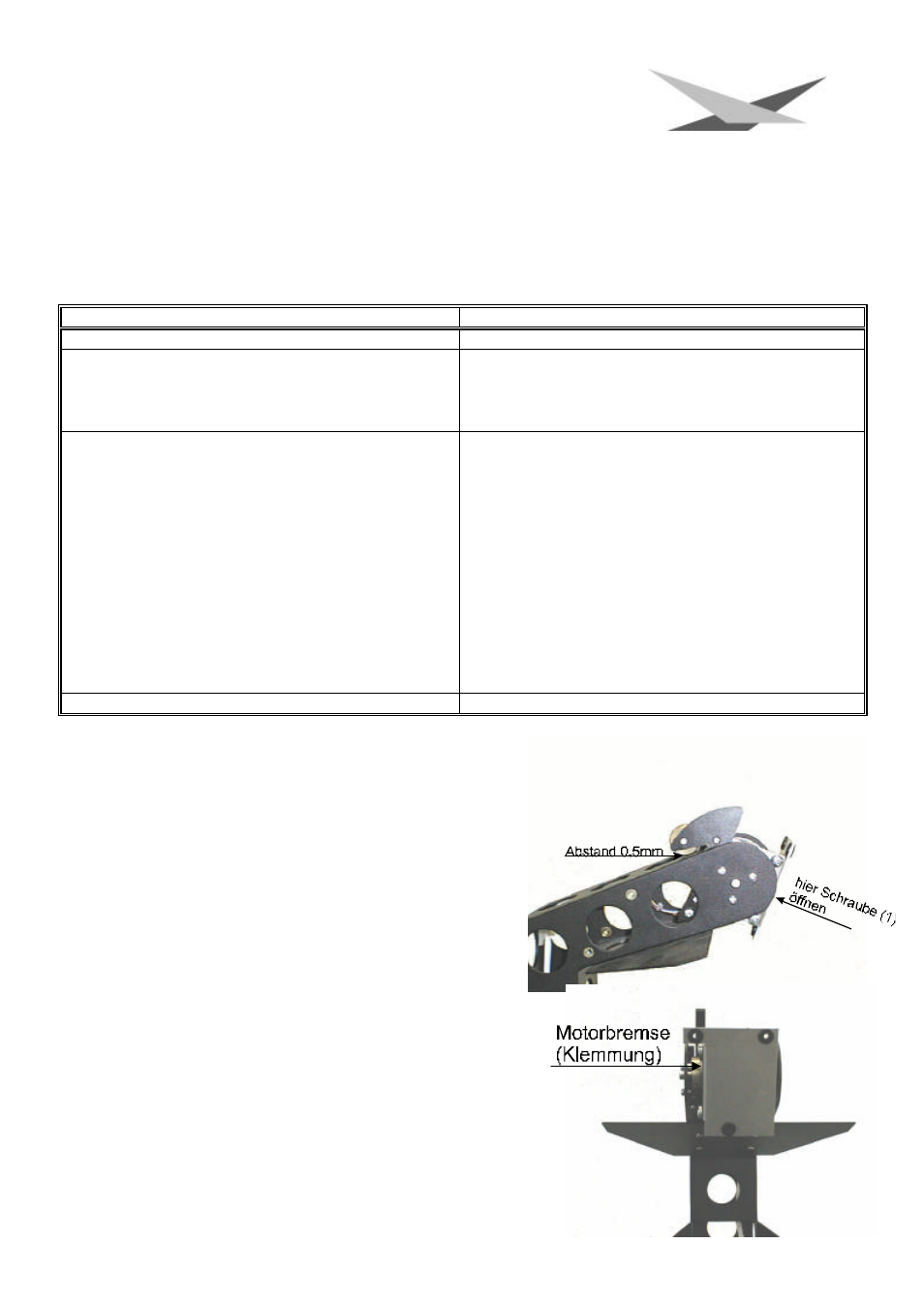

Abgleichen des Spiegelanschlages (Y-Motor)
Um den Y-Motor an Ihrem Varyscan
®
5 MV 1200 HMI
abzugleichen, gehen Sie wie folgt vor:
Entfernen Sie den Spiegel indem Sie die drei Muttern an der
Rückseite des Spiegels lösen. Lösen Sie nun die Schraube Nr. 1
und drehen Sie den Y-Motor in Richtung Spiegelarm und stellen
somit zwischen dem Arm und dem Messinggegengewicht einen
Abstand von 0,5 mm ein.
Achtung: Achten Sie darauf, daß der Y-Motor nicht von der
Achsaufnahme weggedrückt wird, da sonst die Klemmung des Y-
Motors nicht mehr funktioniert. Die Reibefläche des Motors muß ganz
am Kunststoffdrehteil anliegen. Ziehen Sie nun die Schraube Nr. 1
wieder fest.
