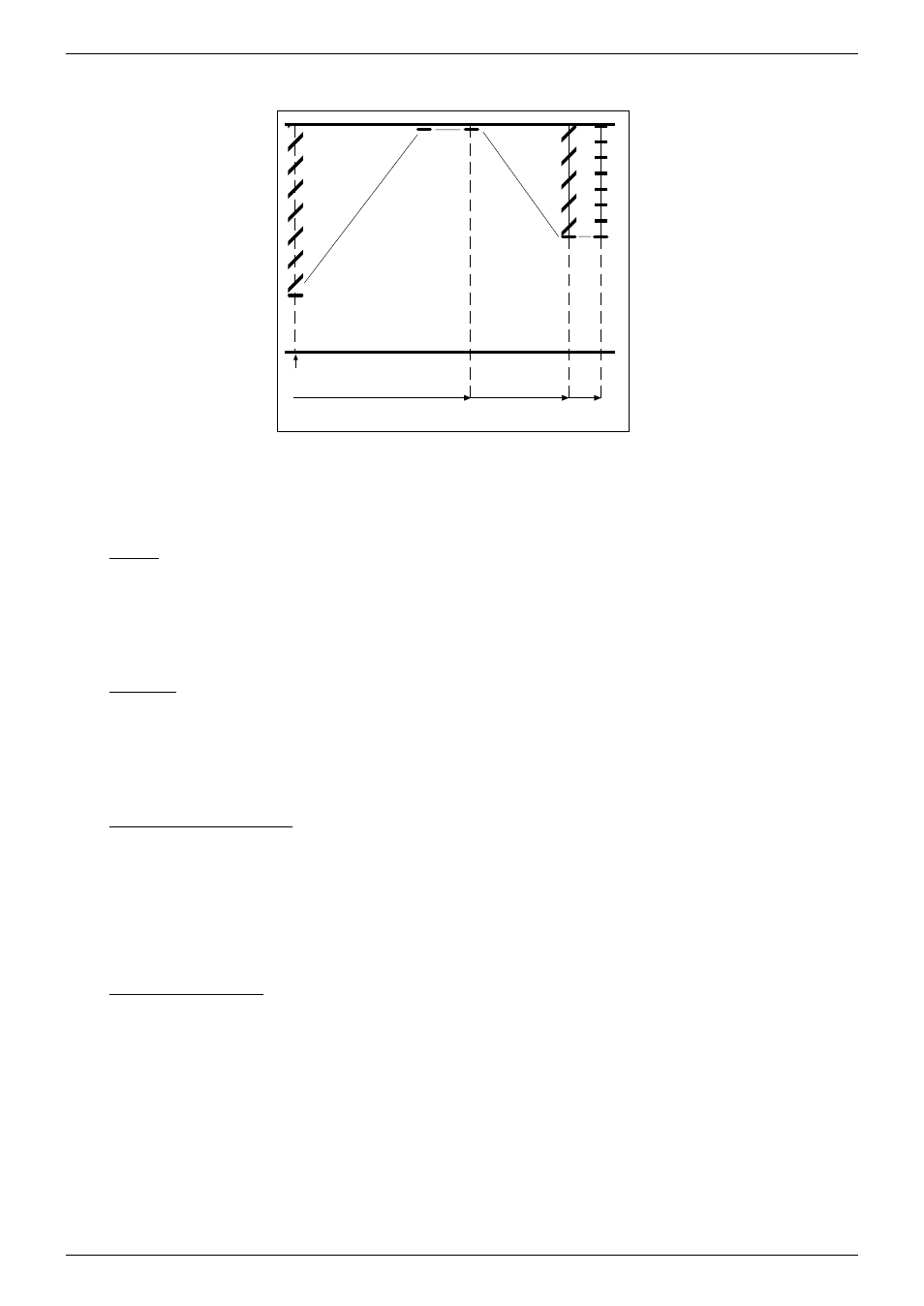

Applikationsbeschreibung:
Nach ausgeführter Aktion
➀ ist sichergestellt, daß sich die Jalousie ganz oben befindet.
Mit der Aktion
➁ wird die parametrierte Mittelstellung angefahren.
Mit der Aktion
➂ wird schließlich die parametrierte Lamellenposition eingestellt.
Die Fahrzeiten t
Move
, t
M
und t
L
sind für jeden Kanal separat parametrierbar.
Sperren
Mit Empfang eines 1-Telegramms (0-Telegramms) über das Objekt "Sperren" wird die Sperrung aktiviert (deaktiviert).
Empfangene Fahrbefehle während aktiver Sperrung werden ignoriert.
Bei Aktivierung der Sperrung während einer laufenden Aktion (auch das Anfahren einer Mittelstellung) wird die
laufende Aktion zu Ende geführt.
Mit Empfang eines 0-Telegramms wird eine noch laufende Aktion (mit Ausnahme Langzeit
⇑ bei Windalarm)
abgebrochen.
Windalarm
Die Funktion "Windalarm" hat höchste Priorität.
Mit Empfang eines 1-Telegramms (0-Telegramms) über das Objekt "Windalarm" wird der Windalarm aktiviert
(deaktiviert).
Empfangene Fahrbefehle während aktiven Windalarms werden ignoriert.
Bei Aktivierung des Windalarms wird in jedem Falle die Aktion Langzeit
⇑ gestartet.
Erst mit Deaktivierung des Windalarms verliert die Windalarm-Aktion (Langzeit
⇑) ihre höchste Priorität.
Sperrfunktion und Windalarm
Sind beide Funktionen gleichzeitig aktiv, müssen erst beide Funktionen deaktiviert werden, um wieder "normalen"
Betrieb zu bekommen.
Ausgänge 3/4
Der Kombi-Aktor empfängt Telegramme über den EIB (Objekt 2 und 3) und schaltet seine voneinander unabhängigen
Ausgänge 3 und 4.
Ein empfangenes 1-Telegramm schaltet ein und ein empfangenes 0-Telegramm schaltet aus.
Betriebsart (Zeitfunktion)
Für die Ausgänge 3 und 4 sind unabhängig voneinander folgende Zeitfunktionen parametrierbar:
– Einschaltverzögerung
– Ausschaltverzögerung
– Treppenhauslichtfunktion
Die Verzögerungszeiten wirken auf die Objekte 2 und 3.
Die Verzögerungszeit ergibt sich aus der Summe von drei einstellbaren Zeiten. Jede Zeit besteht aus einer festen
vorgegebenen Basis und einem einstellbaren Faktor.
Die Ein- bzw. Ausschaltverzögerung ist nicht nachtriggerbar und kann durch ein 0-Telegramm bzw. ein 1-Telegramm
abgebrochen werden.
Die Treppenhauslichtfunktion ist nachtriggerbar und kann durch ein 0-Telegramm abgebrochen werden.
