5 ETS-Suchpfad: ETS-Symbol
Produktfamilie: Ein/Ausgabe
Produkttyp: Binär/Binär
n
146
6 Applikationen:
Kurzbeschreibung:
Name: Version:
4 Schaltausgänge / 4 Eingänge Schalten (li. und re.) 0.1
Nebenstelle 801B01
2 Schaltausgänge,
1 Jalousiekanal / 4 Eingänge
Schalten (li.) Jalousie (re.)
Nebenstelle 801C01
0.1
1 Jalousiekanal,
2 Schaltausgänge / 4 Eingänge
Jalousie (li.) Schalten (re.)
Nebenstelle 801D01
0.1
2 Jalousiekanäle / 4 Eingänge Jalousie (li. und re.)
Nebenstelle 801E01
0.1
Applikationsbeschreibung: Schalten (li. und re.) Nebenstelle 801B01, Version 0.1
Funktionsumfang:
(li = Ausgang 1 und 2, re = Ausgang 2 und 3)
• Schalten von 4 voneinander unabhängigen Schaltausgängen
• Verknüpfung mit UND oder ODER
• Ein- oder Ausschaltverzögerung oder Zeitschaltfunktion
• Auslesen bzw. Senden des Relaisstatus bei jedem Zustandswechsel
• Betrieb der Eingänge als Nebenstellen oder Binäreingänge (parametrierbare Flankenauswertung)
• Reaktion bei Busspannungsausfall/-wiederkehr und Netzspannungswiederkehr parametrierbar
Kombi-Aktor Art.-Nr. 2121.21 AP
6
5
4
3
2
1 24 V ~
6
5
4
3
2
1
230 V ~
N
L
Jalousieaktor
Schaltaktor
Kombiaktor
LED PROG
Phsy. Adresse
Nebenstelle
Binäreingang
Jalousieaktor Schaltaktor
Jalousieaktor Schaltaktor
Klemmenbelastbarkeit
max. 10 A
LL
L
L
L
L
N
LN
1
2
3
4
5
6
+ rot
– schwarz
Eingänge:
4
3
2
1
Ausgänge: 1 2 3 4
L
N
PE
EIB

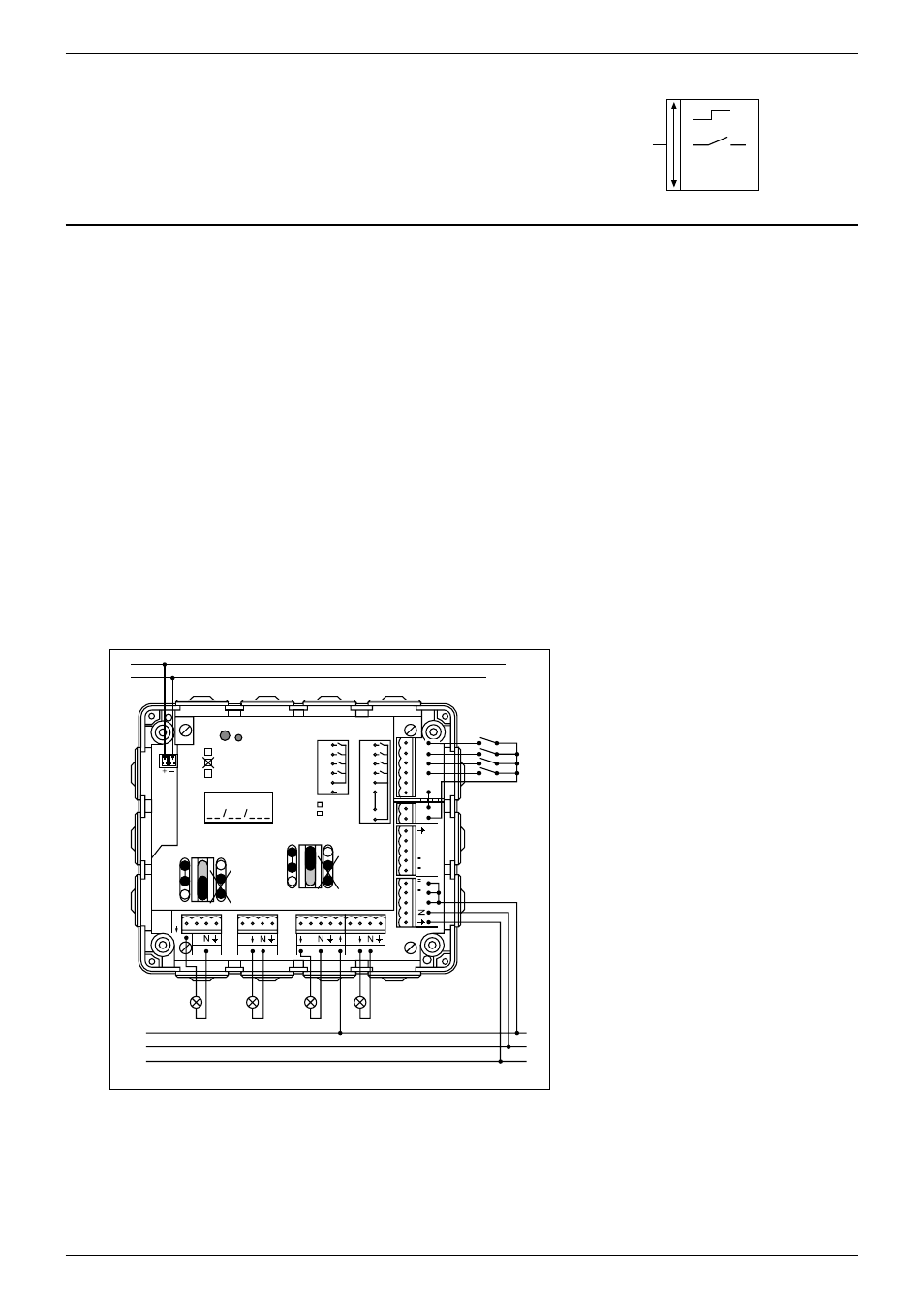

Beispiel einer Beschaltung
als 4-fach Schaltaktor
Eingang 1 ⇒ Ausgang 1
Eingang 2
⇒
Ausgang 2
Eingang 3 ⇒ Ausgang 3
Eingang 4
⇒
Ausgang 4
Beide Steckbrücken
in Position Schaltaktor
