147
Kombi-Aktor Art.-Nr. 2121.21 AP
6 Applikationen:
N
L
N
L
L
L
L
L
L
N
N N N N
R
Si
5
6
7
Ausgang 4 Ausgang 3 Ausgang 2 Ausgang 1

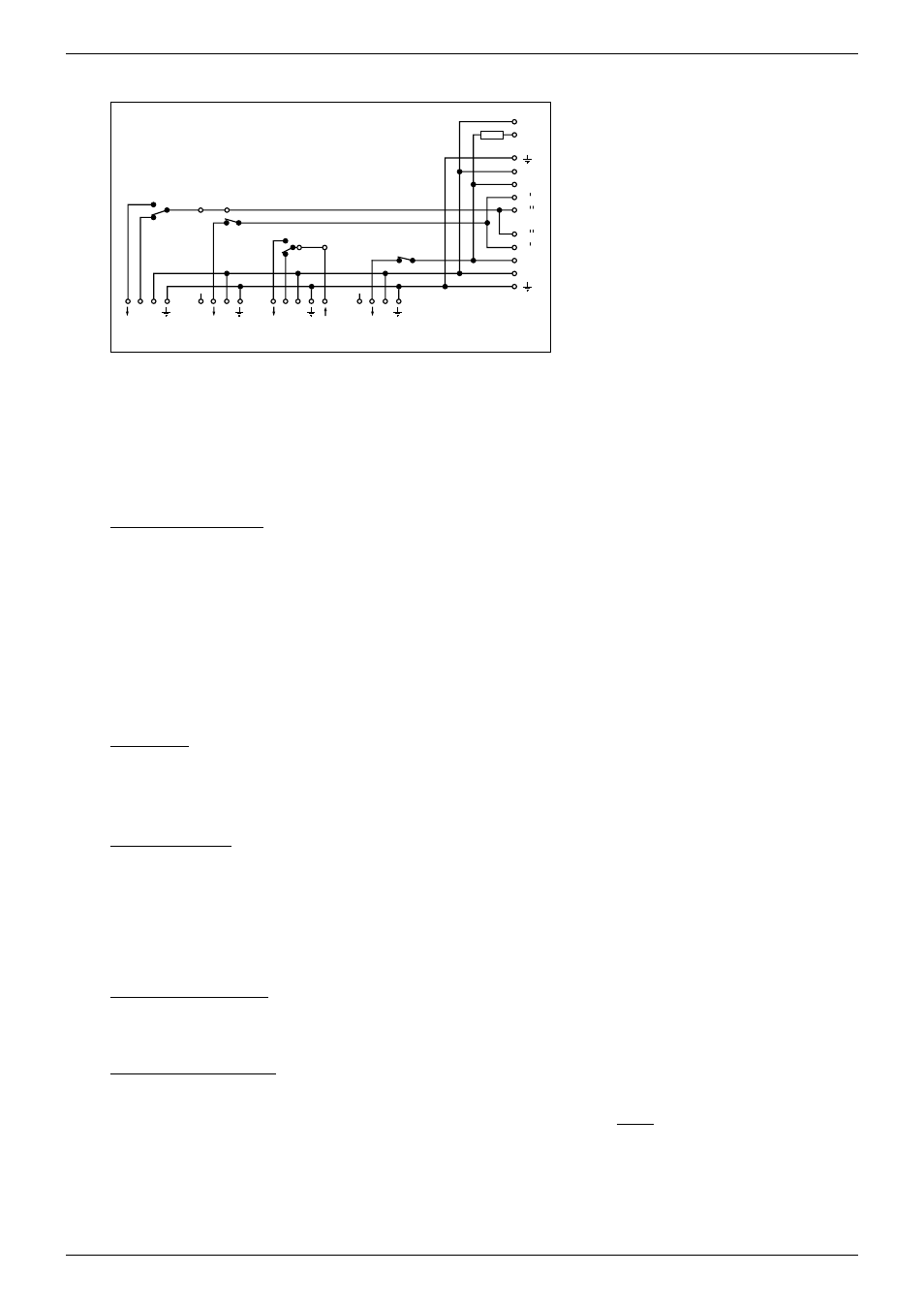

Interne Verknüpfungen
bei Verwendung
als 4-fach-Schaltaktor
Ausgang 1
⇒
Phase L''
Ausgang 2 ⇒ Phase L'
Ausgang 3
⇒
L, L', L'' an
↑
Ausgang 4 ⇒ Phase L
Achtung:
Nicht benutzte Kontakte an Aus-
gang 1 und 3 sind invertiert, stehen
also bei AUS unter Spannung!
Applikationsbeschreibung:
Zur Konfiguration der Ausgänge werden beide Steckbrücken in die Position "Schaltaktor" (4 x Schalten) gesteckt.
Ausgänge
Der Kombi-Aktor empfängt Telegramme über den EIB (Objekte 0 bis 3) und schaltet seine voneinander unabhängigen
Ausgänge 1 bis 4.
Ein empfangenes 1-Telegramm schaltet ein und ein empfangenes 0-Telegramm schaltet aus.
Betriebsart (Zeitfunktion)
Für die Ausgänge 1 bis 4 sind unabhängig voneinander folgende Zeitfunktionen parametrierbar:
– Einschaltverzögerung
– Ausschaltverzögerung
– Treppenhauslichtfunktion
Die Verzögerungszeiten wirken auf die Objekte 0 bis 3.
Die Verzögerungszeit ergibt sich aus der Summe von drei einstellbaren Zeiten. Jede Zeit besteht aus einer festen
vorgegebenen Basis und einem einstellbaren Faktor.
Die Ein- bzw. Ausschaltverzögerung ist nicht nachtriggerbar und kann durch ein 0-Telegramm bzw. ein 1-Telegramm
abgebrochen werden.
Die Treppenhauslichtfunktion ist nachtriggerbar und kann durch ein 0-Telegramm abgebrochen werden.
Verknüpfung
Für die Ausgänge 1 bis 4 sind unabhängig voneinander UND- oder ODER-Verknüpfungen parametrierbar.
In der Einstellung "keine Verknüpfung" ist kein Verknüpfungsobjekt verfügbar und keine Verknüpfung möglich.
Die Objekte 0 bis 3 werden mit den Verknüpfungsobjekten 4 bis 7 verknüpft.
Die Relais schalten entsprechend dem Verknüpfungsergebnis.
Statusrückmeldung
In der Einstellung "keine" ist kein Status-Objekt verfügbar und keine Status-Funktion möglich.
In der Einstellung "Änderung nur in Komm. Obj. speichern" entsprechen die Objektwerte dem Status der Ausgänge
(1 = EIN, 0 = AUS).
In der Einstellung "Änderung auf den Bus senden" entsprechen die Objektwerte dem Status der Ausgänge und werden
mit jedem Relaiszustandswechsel gesendet.
Eingänge
Betriebsart "Nebenstelle"
Der Kombi-Aktor erfaßt die Eingangssignale und sendet mit jeder steigenden Flanke toggelnd 1- bzw. 0-Telegramme
(UM-Funktion) über die Objekte 0 bis 3.
Darüber hinaus verhält sich der Kombi-Aktor wie beim Empfang von 0- bzw. 1-Telegrammen über die Objekte 0 bis 3.
Betriebsart "Binäreingang"
Der Kombi-Aktor erfaßt die Eingangssignale und sendet 0- bzw. 1-Telegramme entsprechend der Flankenauswertung
("Reaktion auf Flanke an Eingang") über die Objekte 4 bis 11.
Durch eine "Verkettung" der Gruppenadressen mit den Aktor-Objekten 0 bis 3 ist keine Ansteuerung der Ausgänge
möglich.
Mit Parametrierung einer "Verknüpfung" oder einer "Statusrückmeldung" werden die Objekte der Binäreingänge gegen
die Ausgangsobjekte für die "Verknüpfung" oder "Statusrückmeldung" ausgetauscht.
Für jeden Eingang stehen je nach Parametrierung 2, 1 oder kein Objekt zur Verfügung. Stehen 2 Objekte zur Verfügung,
ist nur das erste Objekt (niederwertigere Objekt-Nr.) relevant. Steht kein Objekt für einen Eingang zur Verfügung, ist der
Eingang funktionslos.
