Synoptik


11

Melde- und
Bedientableau

inkl. Steuerelektronik, Netzteil und Busankoppler

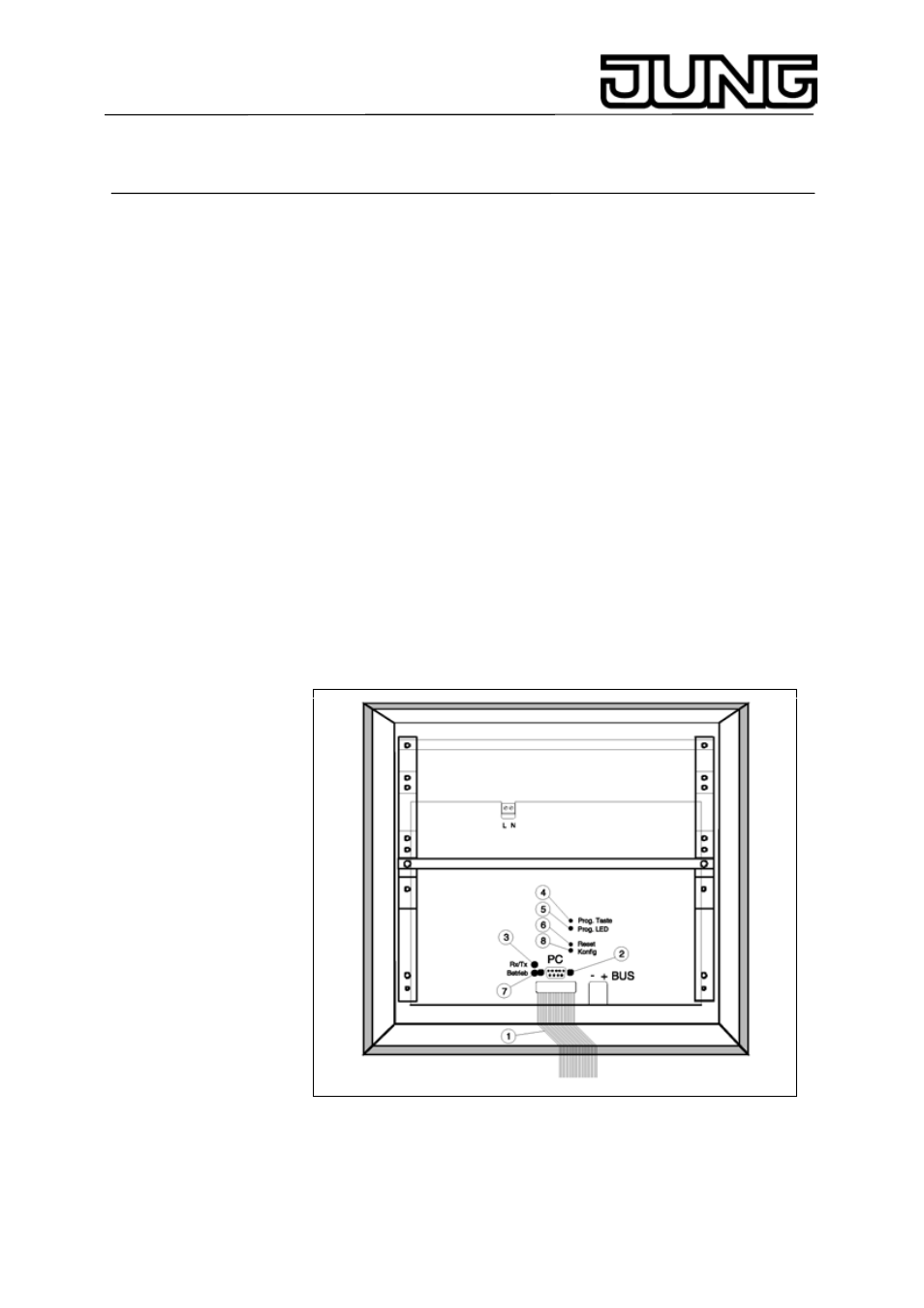

Mit dem Melde- und Bedientableau lassen sich in Aufputz- und
Unterputzgehäusen verschiedener Größen bis zu sechs Frontplatten der
Tableau-Serie kombinieren. Eine Zusammenschaltung mit den Synoptik-
Komponenten ist ebenfalls möglich.

In den Gehäusen ist das Steuermodul untergebracht, das zur
Ansteuerung der Module dient. Über den eingebauten Busankoppler ist
ein direkter Anschluss zum instabus EIB möglich. Das integrierte Netzteil
kann bis zu sechs Frontplatten über ein 20-poliges Flachbandkabel (1),
max. Länge 50 cm, versorgen.

Die Funktionen werden mit Hilfe des WINDOWS-Programmiersystems
EIBTAB vorgegeben. Über eine serielle Schnittstelle (2) werden die
Daten in die Steuerelektronik geladen. Datenaustausch zwischen
Synoptik und instabus EIB wird mit einer LED (3) angezeigt.

Zur Programmierung der physikalischen Adresse des Busankopplers
muss die Programmiertaste (4) gedrückt werden. Leuchtet die LED (5),
so ist der Busankoppler programmierbereit. Nach erfolgreicher
Programmierung erlischt die LED. Die Programmierung erfolgt über den
instabus EIB. Wird die RESET-Taste (6) gedrückt, so wird das System
gestartet.

Leuchtet die LED (7) grün, so ist das Tableau betriebsbereit. Blinkt die
Konfig-LED (8) rot, sind keine oder fehlerhafte Projektdaten geladen
worden.

Das Netzteil ist mit T 200 mA abgesichert.
