Synoptik
12

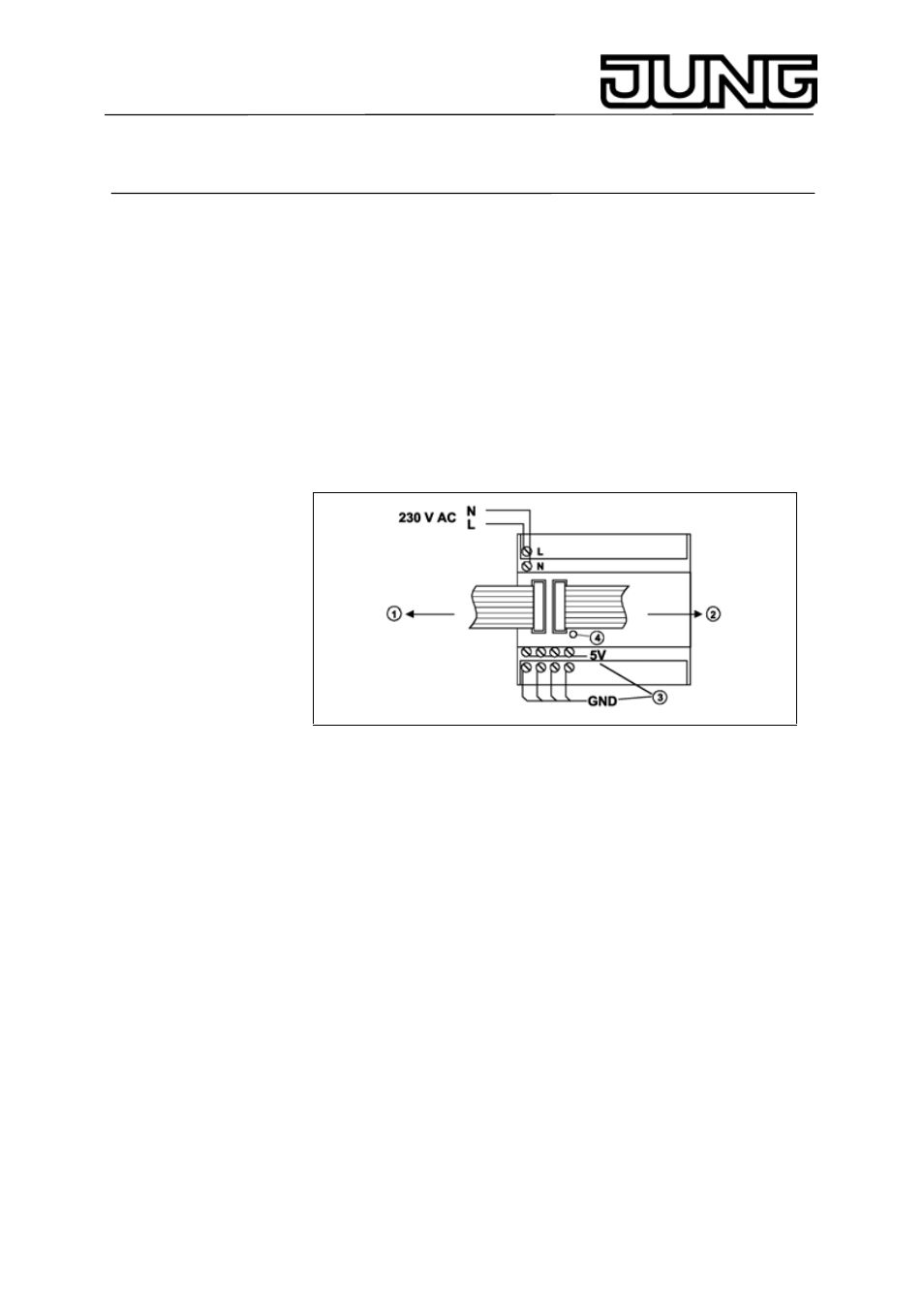

Spannungsversorgung
Die Spannungsversorgung 5 V / 2 A versorgt Frontplatten der Melde- und
Bedientableaus. Dieses Gerät ist erforderlich, wenn Frontplatten vom
Steuermodul angesteuert werden. Es ist das letzte Gerät der mit einem
20-poligen Flachbandkabel (1) verbundenen Kette.
Die freibleibende Steckerleiste (2) kann zur Versorgung eines zweiten
Systems genutzt werden.
Die Zuordnung der Steckerleisten zu den Systemen ist frei wählbar.
An die Spannungsversorgung können bis zu sechs Frontplatten
angeschlossen werden.
Über weitere Schraubanschlüsse können beliebige andere Geräte mit 5
V DC versorgt werden (3).
Die Spannungsversorgung ist kurzschlussfest und gegen thermische
Überlast geschützt.
Eine Betriebs-LED (4) zeigt die Funktionsbereitschaft des Gerätes an.
