Synoptik
8
Frontplatte MW4
Die Frontplatte MW4 dient zur Darstellung analoger Werte. Jeder der vier
Anzeigen können Werte vom Typ Zeit (EIS3), Datum (EIS4), 16 Bit Wert
(EIS5) oder 8 Bit Wert (EIS6) mit Hilfe des WINDOWS-
Programmiersystems EIBTAB zugewiesen werden. Weiterhin kann für
jeden Kanal ein oberer und unterer Grenzwert definiert werden, bei
dessen Über- bzw. Unterschreitung ein Grenzwertereignis auf dem
instabus EIB bzw. eine akustische Warnmeldung ausgelöst werden kann.
Der Summer kann über eine Steckbrücke auf der Rückseite oder über
die Software deaktiviert werden.
Die Beschriftung erfolgt mit austauschbaren Einschubstreifen.

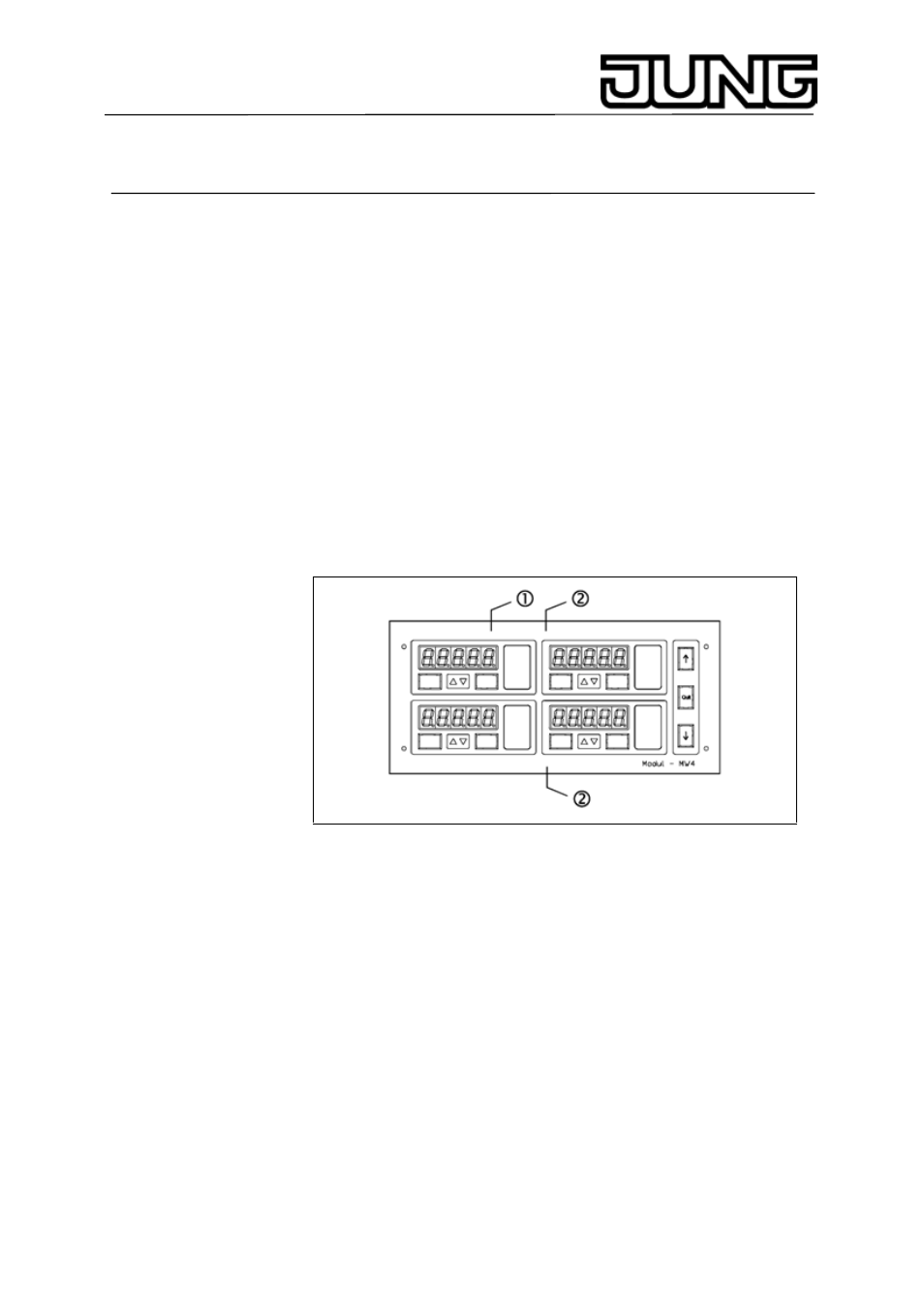

Über einen Stufenschalter (1) wird die Frontplatte MW4 auf die
projektierte Moduladresse eingestellt.
Die Frontplatte MW4 wird mit Hilfe eines 20-poligen Flachbandkabels (2)
an das Steuermodul bzw. an die Steuerelektronik des Melde- &
Bedientableaus angeschlossen. Eine zweite Steckerleiste ermöglicht den
Anschluss weiterer Module.
Die Versorgung erfolgt über das Flachbandkabel (2).
Stufenschalter und Steckerleisten befinden sich auf der Rückseite der
Frontplatte.
