Facility Colour Touch Panel IP
Facility Colour Touch Panel IP
Art.-Nr.: FP 701 CT IP
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Vor Arbeiten am Gerät freischalten. Dabei alle Leitungsschutzschalter berücksichtigen,
die gefährliche Spannungen an das Gerät liefern.
Den Bildschirm nicht mit scharfen oder spitzen Gegenständen bedienen.
Zum Reinigen keine scharfen Gegenstände verwenden. Keine Säuren oder organische
Lösungsmittel verwenden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau

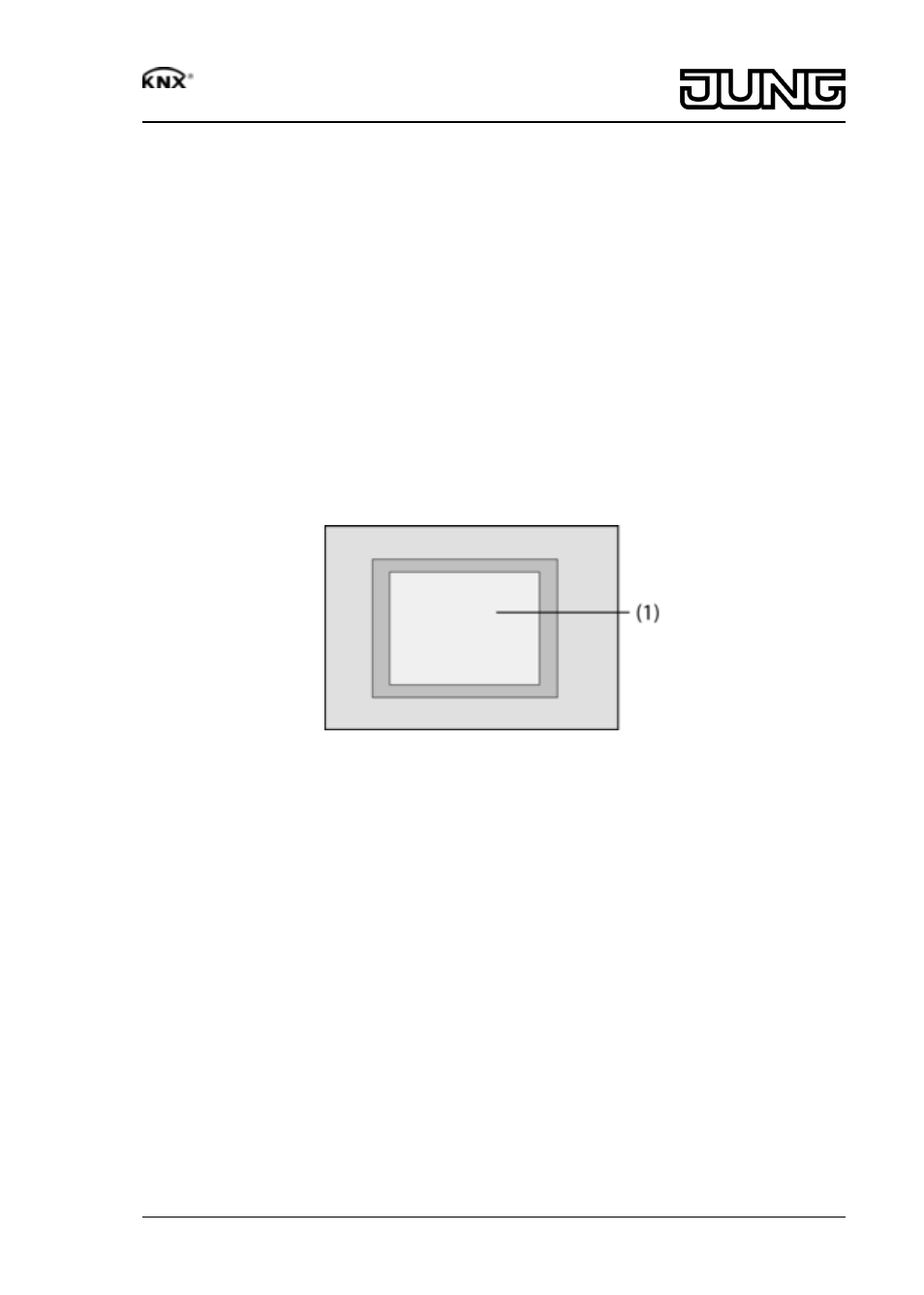

Bild 1: Frontseite
(1) Touch-Screen-Oberfläche
3 Funktion
Systeminformation
Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte
Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen. Planung, Installation und Inbetriebnahme des
Gerätes erfolgen mit Hilfe einer KNX-zertifizierten Software. Die Produktdatenbank sowie die
technischen Beschreibungen stehen stets aktuell auf der Homepage zur Verfügung.
Bestimmungsgemäßer Gebrauch
-
Bedienen von Verbrauchern und Visualsieren von Anlagenzuständen und Informationen,
z. B. Licht schalten und dimmen, Behänge steuern, Temperatur- und Verbrauchswerte, E-
Mails oder Nachrichten etc.
-
Unterputz-Montage in Hohlwänden oder festen Wänden im Innenbereich
Produkteigenschaften
-
Beleuchteter programmierbarer Grafik-Farbbildschirm TFT 5,7", 320x240 Pixel, 4096
Farben
-
Touch-Screen, Bedienung durch Fingerberührung direkt auf dem Bildschirm
-
Einbaulage horizontal oder vertikal möglich
