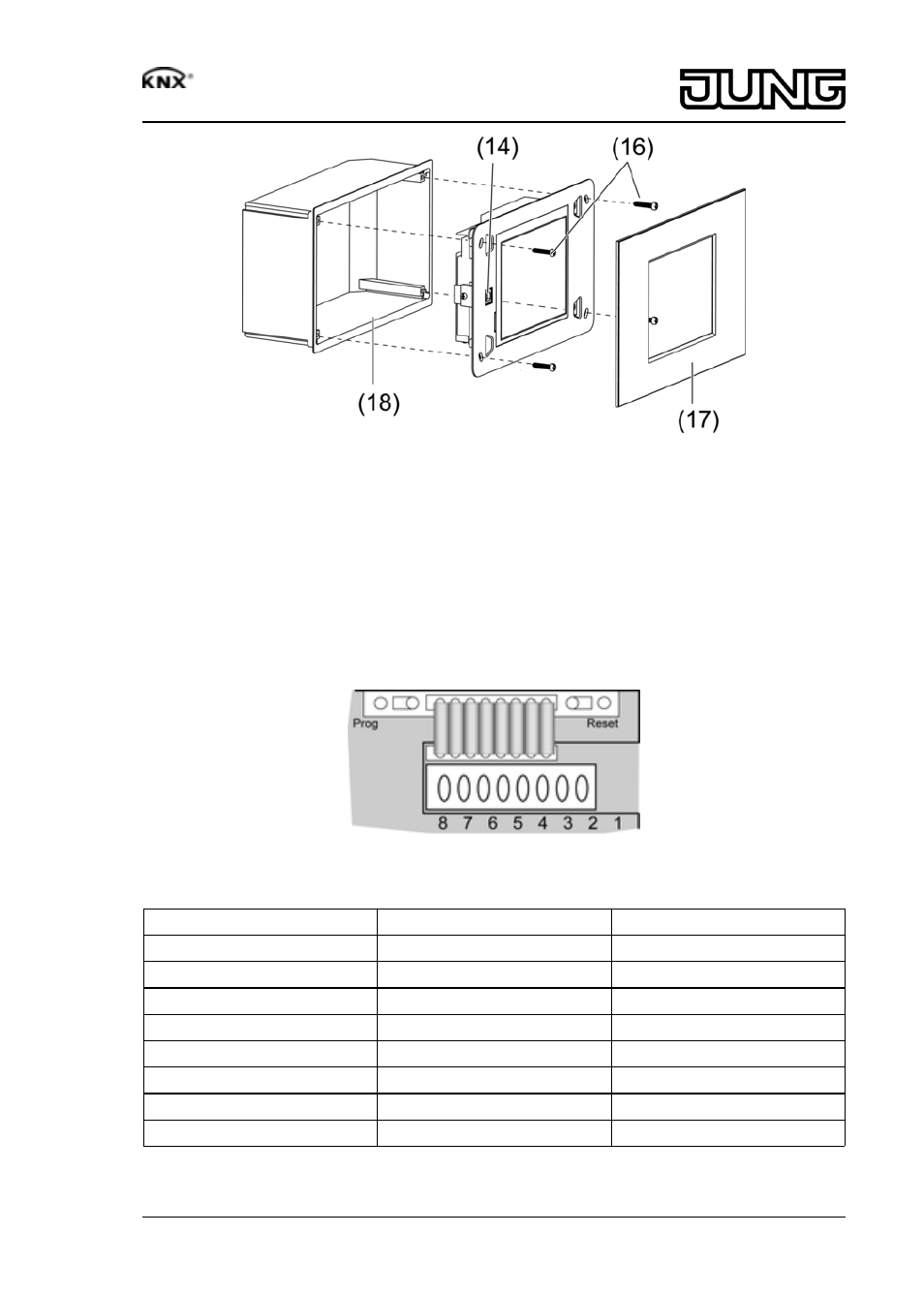

Bild 5: Montage in Einbaugehäuse.
o Gerät in Einbaugehäuse (18) montieren. Beiliegende Schrauben (16) verwenden.
o Designrahmen (17) aufsetzen und andrücken.
Externe Taster anschließen
Wahlweise können z. B. externe Taster angeschlossen werden.
Geeignete Leitung verwenden, z. B.J-Y(St)Y 4x2x0,6. Max. Leitungslänge 1,20 m.
o Taster anschließen. Auf korrekte Zuordnung achten.
o Taster-Leitung an Anschluss Ext. (11) aufstecken. Pinzuordnung beachten .
Bild 6
Pin-Nr.
Beschriftung
Funktion
1
COM
GND
2
n
Taste 1 – Pfeil hoch
3
o
Taste 2 – Pfeil runter
4
F1
Taste 3 – Funktionstaste 1
5
F2
Taste 4 – Funktionstaste 2
6
F3
Taste 5 – Funktionstaste 3
7
F4
Taste 6 – Funktionstaste 4
8
NC
nicht belegt
