(12) Reset-Taste
(13) Reset-LED
(14) USB 2.0 Anschluss
(15) Ethernet-Anschluss
i Empfehlung: Für optimale Ablesung in Augenhöhe montieren.
Montage in Einbaugehäuse .
i Programmier-Taste und -LED sind nur von der Geräte-Rückseite zugänglich. Wenn
möglich, die physikalische Adresse vor der endgültigen Montage in das Gerät laden (siehe
Kapitel 5.2. Inbetriebnahme).
o Einbaugehäuse lagerichtig – horizontal oder vertikal ausgerichtet – in Wand montieren.
Horizontale Montage: Pfeil OBEN TOP zeigt nach oben. Vertikale Montage: Pfeil OBEN
TOP zeigt nach links. Busleitungen und 230 V Leitungen durch die vorgesehenen
Durchführungen ziehen.
o Über die abgemantelten Netzspannungsadern den beliegenden Schlauch ziehen.
o Netzspannung AC 230 V ~ an Klemme (7) anschließen.
o Busleitung an Klemme (8) anschließen.
Zum Anschluss an das IP-Netzwerk dient der Ethernet-Anschluss (15), gemeinsam mit dem
beiliegenden Ethernet-Adapterstecker und der Ethernet-Adapterleitung.
Auf korrekte Farbzuordnung der Adern achten, EIA/TIA-568-A oder -B. Dies geht aus der
Dokumentation der installierten Netzwerkkomponenten und -Router hervor.
i Der Ethernet-Anschluss am Gerät ist gemäß EIA/TIA-568-B ausgeführt.

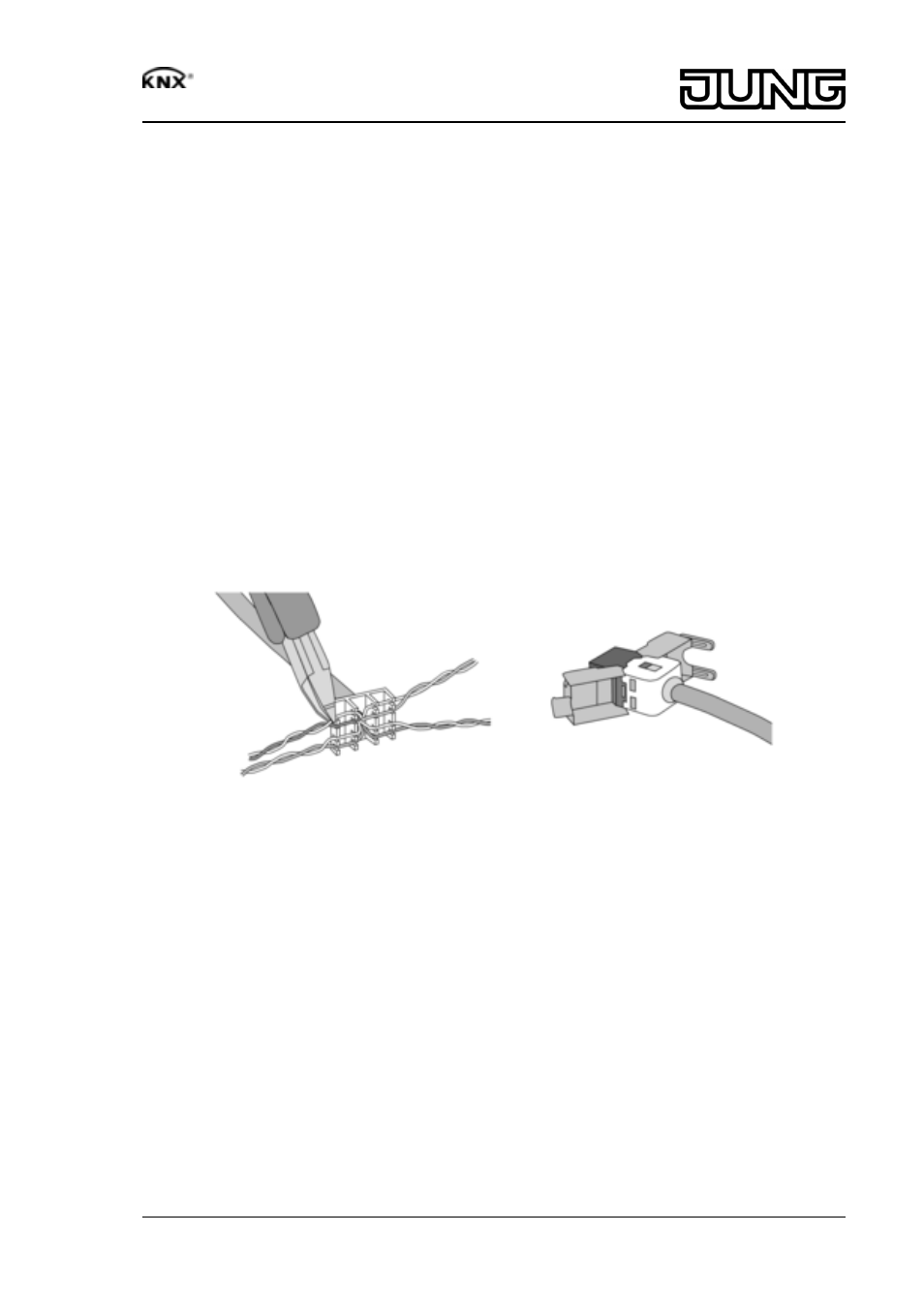

Bild 4
o Ethernet-Leitung an den Ethernet-Adapterstecker anschließen. Hierzu die Ethernet-Adern
abmanteln, nicht abisolieren und in den Deckel des Adaptersteckers einlegen.
Überstehende Adern kürzen und Deckel lagerichtig auf den Adapterstecker schieben.
o Beiliegende Ethernet-Adapterleitung an Klemme (15) und an Ethernet-Adapterstecker
anschließen.
