JUNG WL2200-2REG Benutzerhandbuch
1 sicherheitshinweise, 2 geräteaufbau
System-Leistungsteile REG
System-Leistungsteil 1-kanalig
Art.-Nr.:
System-Leistungsteil 2-kanalig
Art.-Nr.:
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
System-Leistungsteil 1-Kanal REG

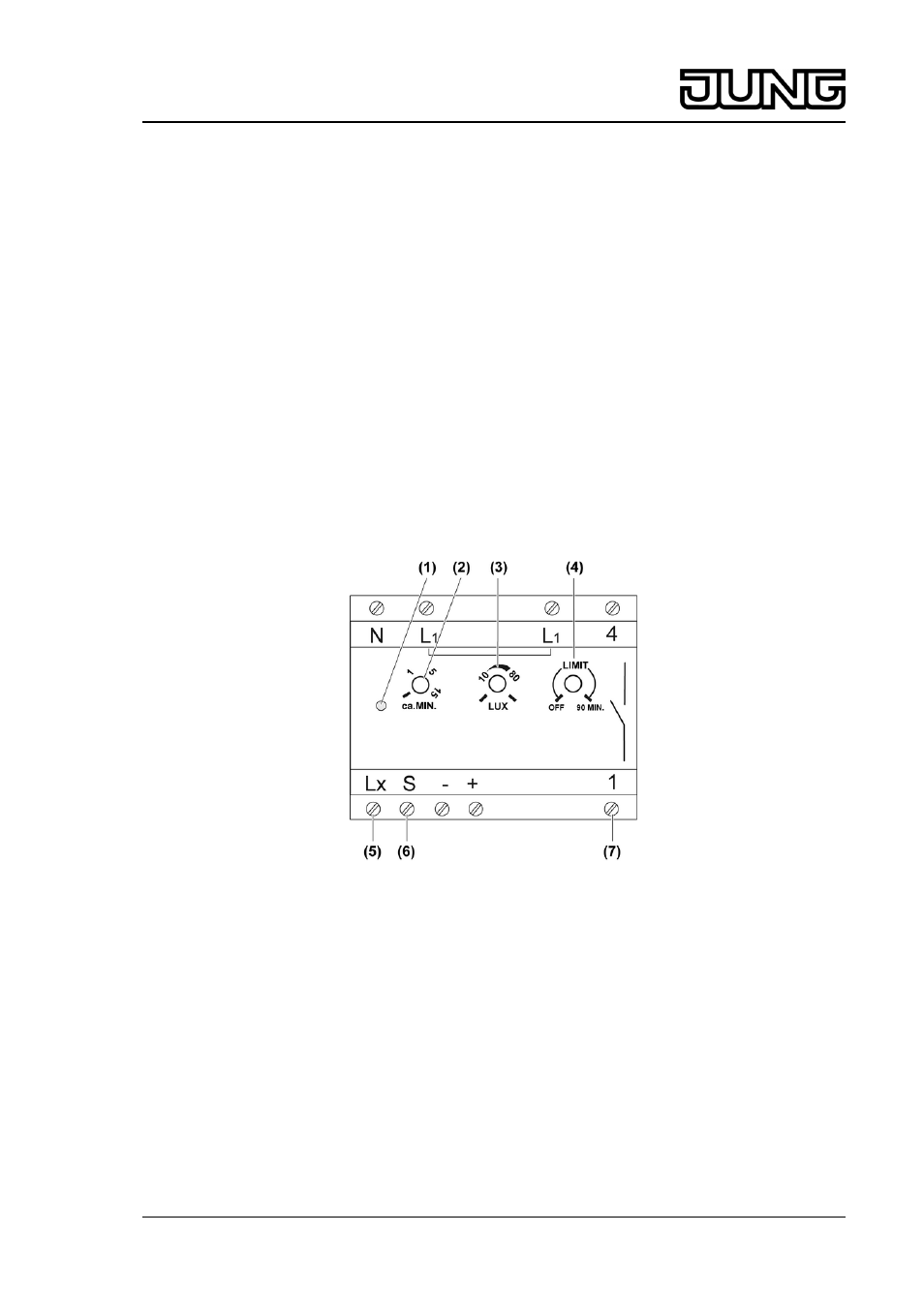

Bild 1: Leistungsteil 1-Kanal
(1) Status LED
(2) Einsteller Nachlaufzeit, MIN
(3) Einsteller Helligkeitsschwelle, LUX
(4) Einsteller Zwangsabschaltung, LIMIT
(5) Klemme Lx Helligkeitsauswertung vom System-Sensor
(6) Klemme S Signalauswertung vom System-Sensor
(7) Klemmen 1 und 4 potentialfreier Schaltkontakt
