Mit Leistungsteil 1-Kanal Kleinspannung schalten

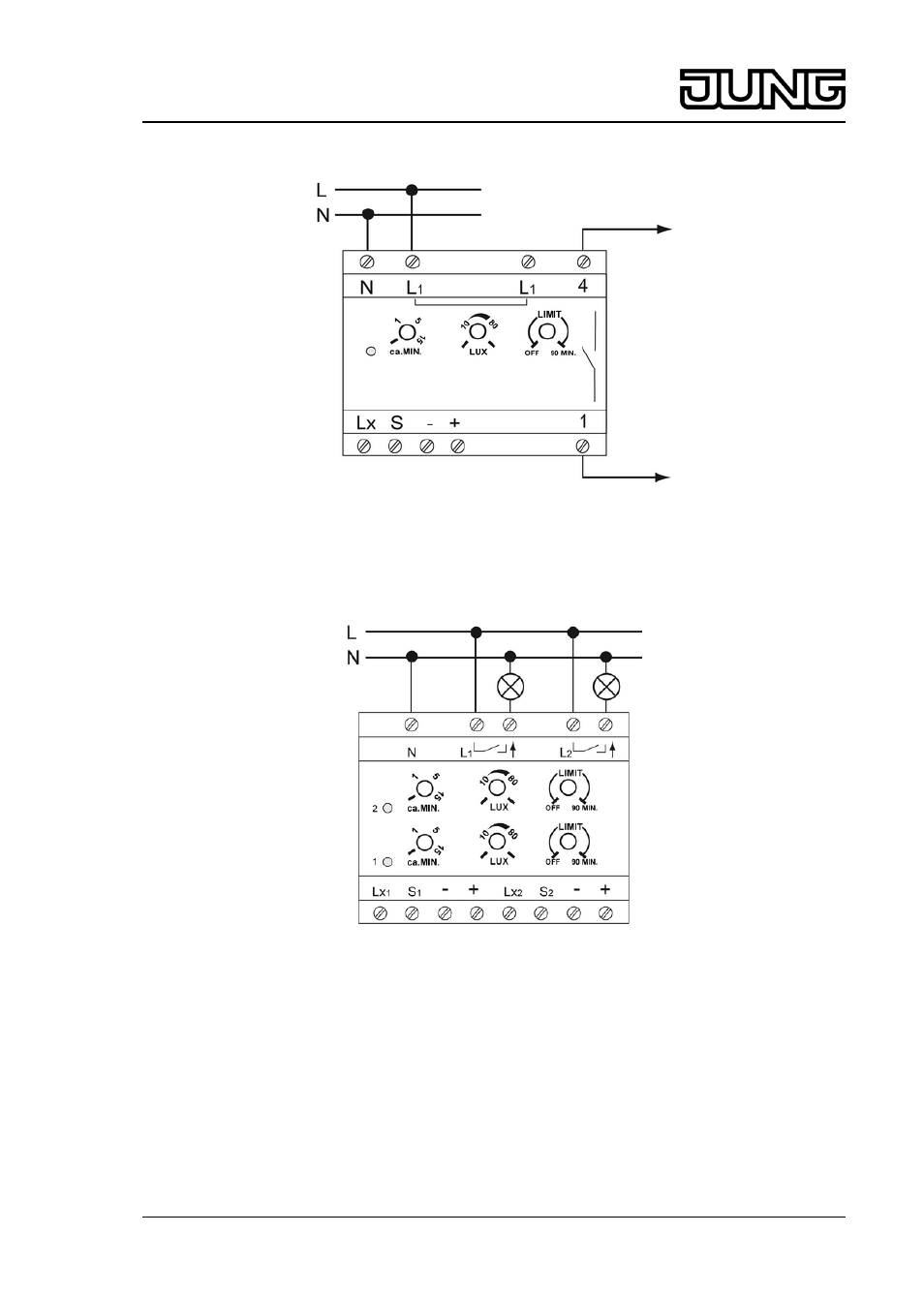

Bild 5: Anschlussplan Schaltkontakt an Kleinspannung
o Leistungsteil gemäß Anschlussplan (Bild 5) anschließen.
Leistungsteil 2-Kanal anschließen und montieren
Bild 6: Anschlussplan Leistungsteil 2-Kanal
o Leistungsteil auf Hutschiene montieren.
o Leistungsteil gemäß Anschlussplan (Bild 6) anschließen.
o Liefern mehrere Leitungsschutzschalter gefährliche Spannungen an Gerät oder Last, die
Leitungsschutzschalter koppeln oder mit einem Warnhinweis so beschriften, dass ein
Freischalten sichergestellt ist.
o System-Sensoren an die Klemmen Lx, S, - und + des Leistungsteils für Kanal 1 und 2
anschließen (siehe Anleitung System-Sensoren).
i Die beiden Schaltausgänge L
1
und L
2
können an unterschiedlichen Außenleitern betrieben
werden.
