Automatikbetrieb
System-Sensoren (Zubehör) erfassen Wärmebewegungen von Personen, Tieren oder
Gegenständen und geben Bewegungssignale und den aktuellen Helligkeitswert an das
Leistungsteil weiter.
-
Das Licht wird eingeschaltet, wenn der überwachte Erfassungsbereich betreten wird und
die eingestellte Helligkeitsschwelle unterschritten ist.
- Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine Bewegung mehr erfasst
wird und die Nachlaufzeit abgelaufen ist.
Zur Vermeidung von Lichtschaukeln durch ein abkühlendes Leuchtmittel wertet das
Leistungsteil nach dem Ausschalten für ca. 3 Sekunden keine Signale aus.
Durch Einschalten der Netzspannung wird ein Schaltvorgang des Leistungsteils ausgelöst.
Die Status-LED (1) des jeweiligen Kanals leuchtet, wenn die Last eingeschaltet ist.
4 Bedienung
Licht manuell einschalten
Optionaler Installationstaster, Öffner ist installiert (Montage und elektrischer Anschluss).
o Installationstaster mindestens 1 Sekunde drücken.
Licht wird helligkeitsunabhängig für die eingestellte Nachlaufzeit eingeschaltet.
Erkannte Bewegungen starten die Nachlaufzeit neu.
Leistungsteil konfigurieren
Mit drei Einstellern kann die Nachlaufzeit, die Helligkeitsschwelle und bei Bedarf eine
Zwangsabschaltung nach 90 Minuten eingestellt werden.

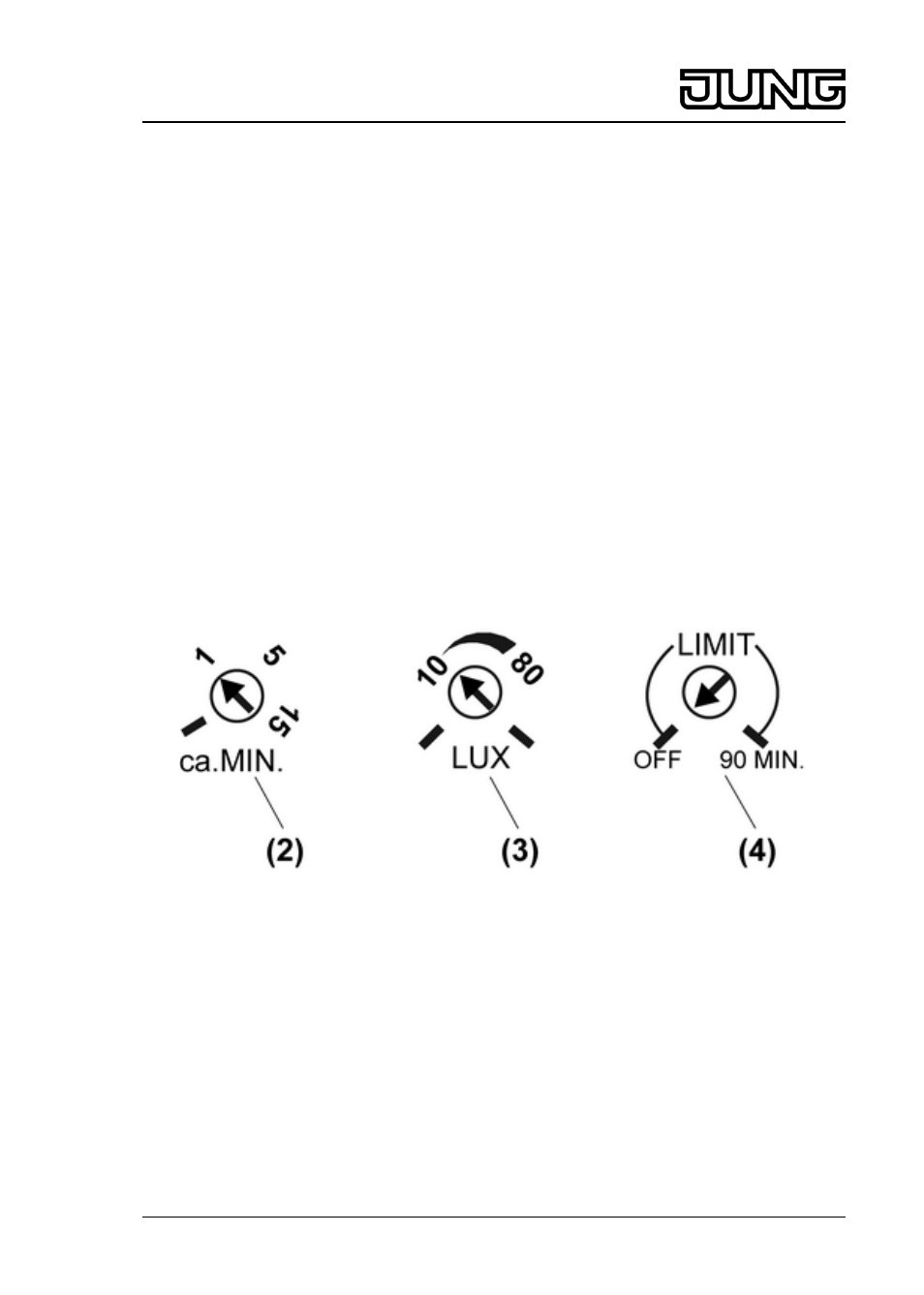

Bild 3: Einsteller Leistungsteil
Nachlaufzeit einstellen
Für diese Zeitdauer bleibt das Licht ab der letzten Bewegungserkennung eingeschaltet. Die
Nachlaufzeit wird zwischen ca. 4 Sekunden und 15 Minuten eingestellt.
o Einsteller MIN (2) in gewünschte Position drehen (Bild 3).
Helligkeitsschwelle einstellen
Die Helligkeitsschwelle wird zwischen ca. 3 und 80 Lux oder Tagbetrieb eingestellt.
o Einsteller LUX (3) in gewünschte Position drehen (Bild 3). Eine Einstellung auf ca. 10 Lux
aktiviert das Gerät bei Dämmerungsbeginn. Für helligkeitsunabhängiges Schalten den
Einsteller bis Rechtsanschlag drehen.
