Alarmsysteme Alarmzentrale
Art.-Nr.:
DAS
4000
Potentiometer Funktion
P1, Alarm -
Alarmdauer des Summers und der Sirene, von 0 Sek.
(Linksanschlag) bis ca. 180 Sek. (Rechtsanschlag).
P2, Scharf
Scharf- und Alarm-Verzögerungszeit
von 0 Sek. (Linksanschlag) bis ca. 60 Sek.
(Rechtsanschlag).
Scharf-Verzögerung
Zeit zwischen Unscharf- und Scharf-Zustand bei Scharf-
Schalt-Wunsch.
Alarm-Verzögerung
Zeit zwischen Scharf- und Alarm-Zustand bei einer
Meldung der Linie 1 (Außenhaut) oder der Linie 2
(Innenraum).
Steckbrücke Funktion
J1, Quitt
Scharf-/Unscharf-Bestätigung über externen Geber
(Blitz) (Scharf = 1 Sekunde, Unscharf = 5 Sekunden).
1 = ja, 0 = nein
J2, Summer
1 = interner Summer ertönt parallel zum Status-
Ausgang,
0 = interner Summer ertönt nur bei Alarm

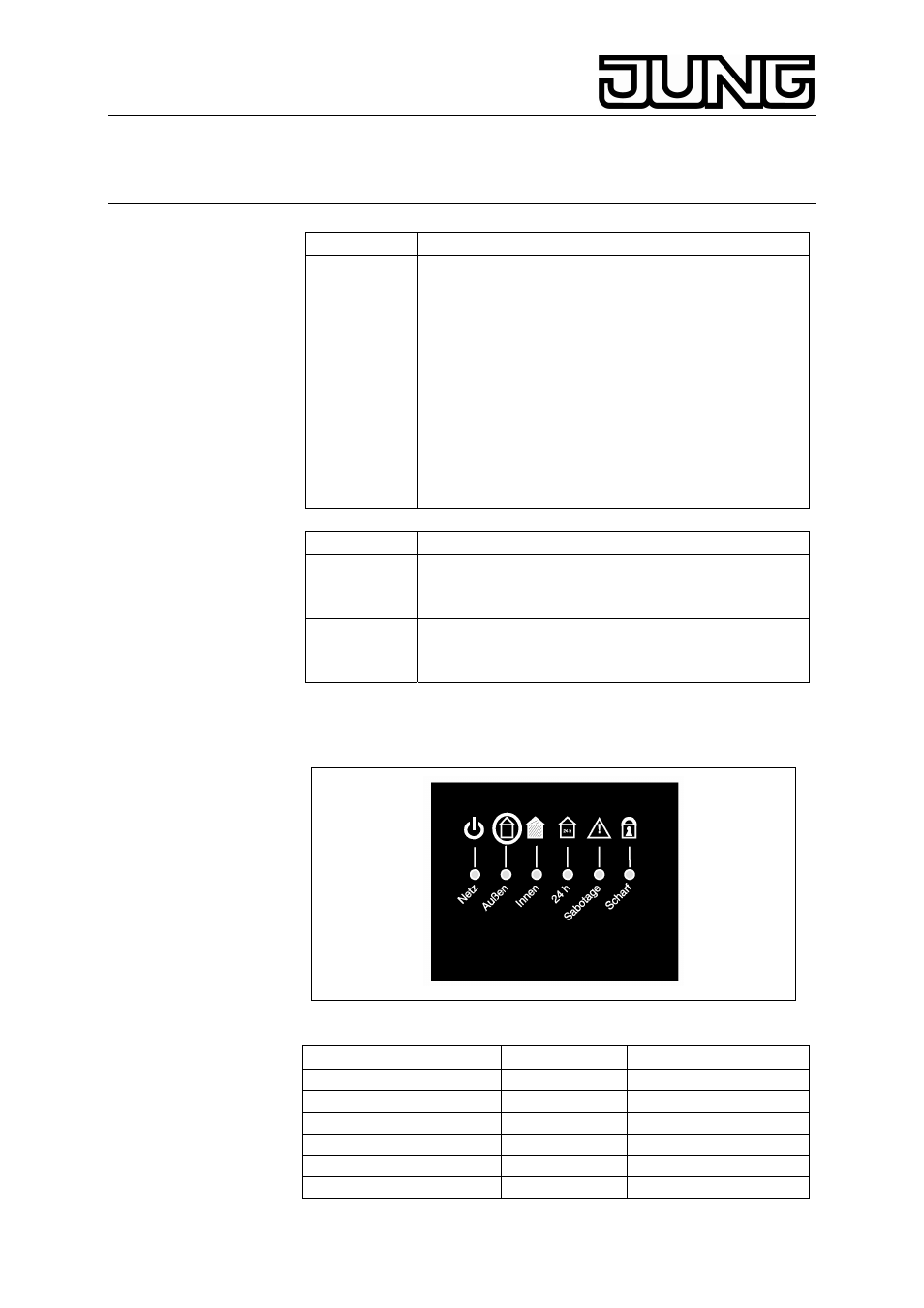

10. Anzeige
Die LED-Anzeige informiert über den Zustand der Alarmzentrale.
Bedeutung der LED:
LED-Anzeige
LED an
LED blinkt
Netz (grüne LED)
Normalbetrieb
Netzausfall
Außen, Linie 1 (rote LED)
Linie geöffnet
Alarm
Innen, Linie 2 (rote LED)
Linie geöffnet
Alarm
24 h, Linie 3 (rote LED)
---
Alarm
Sabotage, Linie 4 (rote LED)
Linie geöffnet
Alarm
Scharf, (gelbe LED)
Intern-Scharf
Scharfschaltverzögerung
