8. Anschlussbeispiele Bewegungsmelder
Die Alarmzentrale kann bis zu fünf 12 V-Bewegungsmelder mit
Spannung versorgen.
Bei Anschluss von mehr als einem Alarm-Bewegungsmelder werden die
Öffnerkontakte „Alarm“ und „Sabo“ der Melder immer in Reihe verdrahtet.
Je nach örtlichen Gegebenheiten ist eine sternförmige Leitungsverlegung
der Alarm- Bewegungsmelder sinnvoll.

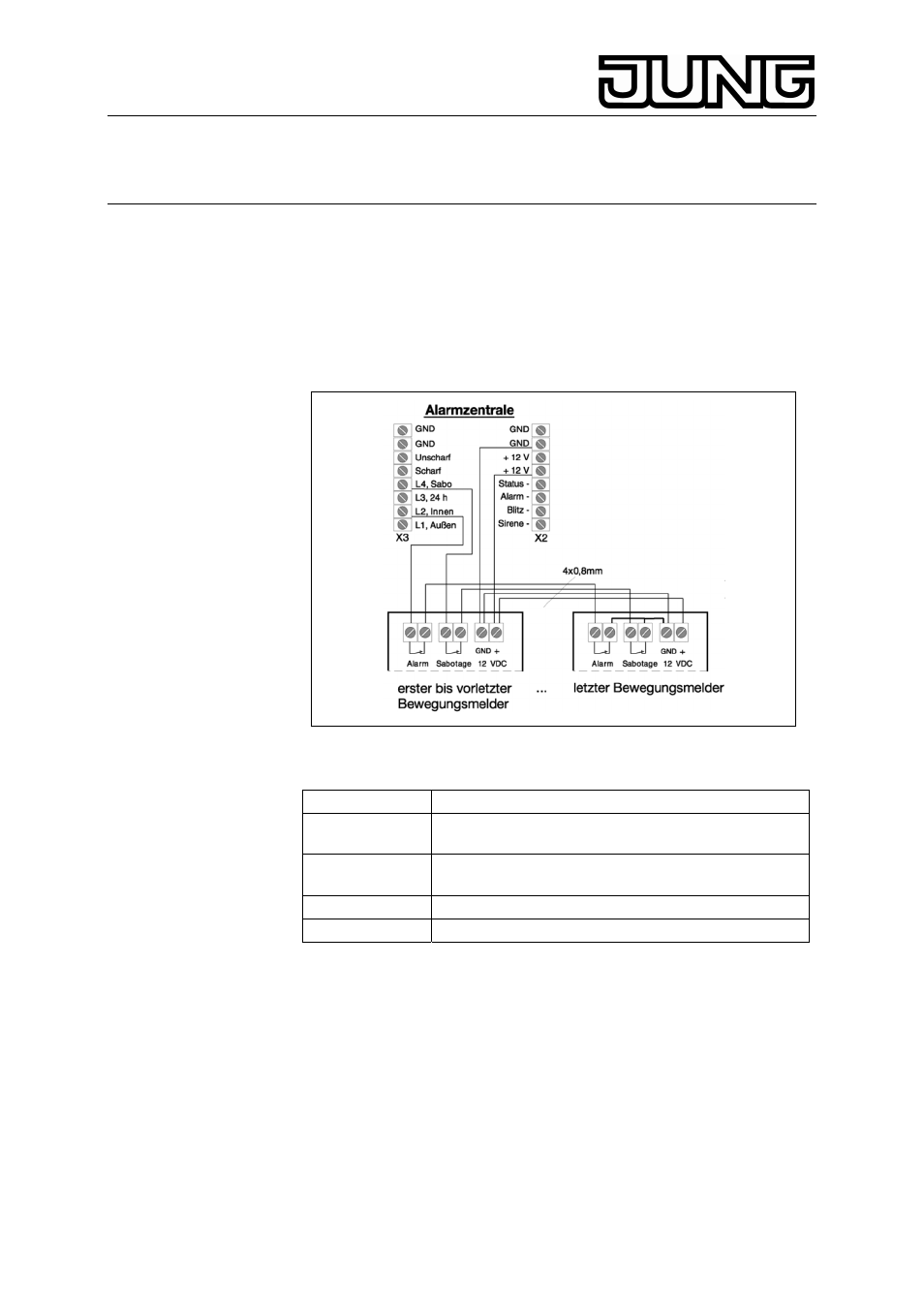

Leitungsverlegung zu den Alarm-Bewegungsmelder in Reihe
Bei dem letzten Bewegungsmelder sind die Ausgänge von Alarm und
Sabotage mit GND zu verbinden.
Klemme Funktion
L 2, Innen
Linie 2: Öffner für Innenraum-Überwachung
(z.B. Bewegungsmelder)
L 4, Sabo
Linie 4: Öffner für Sabotage-Überwachung
(z.B. Öffnungskontakte)
+ 12 V
Versorgung für externe Melder/Geber (DC 12 V)
GND Masse
Hinweis
Bei einer Leitungsverlegung zu den Alarm-Bewegungsmeldern in Reihe
ist eine Anschlussleitung mit mindestens vier Adern notwendig.
