Alarmsysteme Alarmzentrale
Art.-Nr.:
DAS 4000

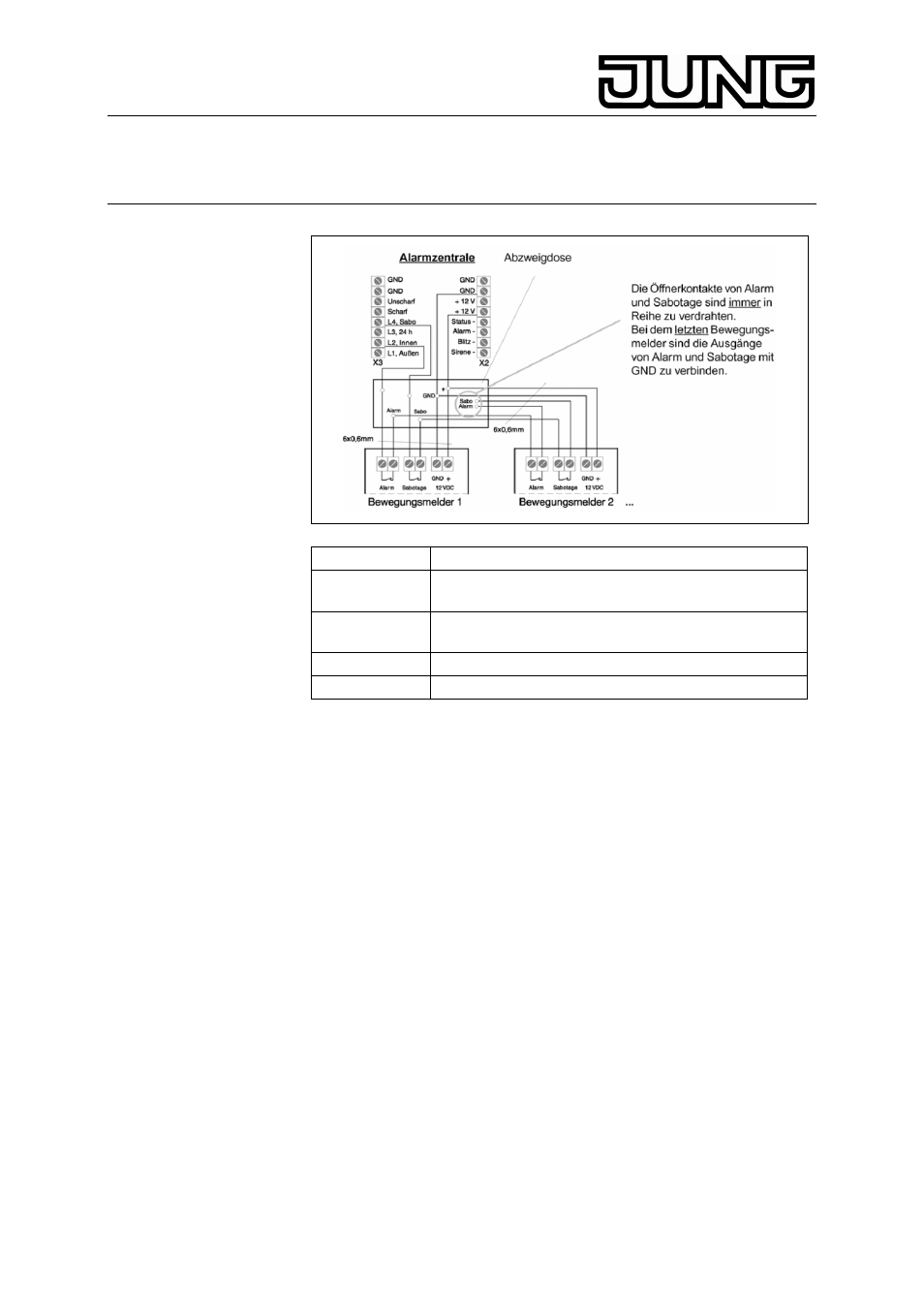

Sternförmige Leitungsverlegung zu den Alarm-Bewegungsmeldern
Klemme Funktion
L 2, Innen
Linie 2: Öffner für Innenraum-Überwachung
(z.B. Bewegungsmelder)
L 4, Sabo Linie 4: Öffner für Sabotage-Überwachung
(z.B. Öffnungskontakte).
+ 12 V Versorgung für externe Melder/Geber (DC 12 V)
GND Masse
Hinweise
• Bei der sternförmigen Leitungsverlegung zu den Alarm-
Bewegungsmeldern ist eine Anschlussleitung mit mindestens sechs
Adern notwendig.
• Aufgrund enger Anschlussräume in vielen Bewegungsmeldern sollte
bei sternförmiger Leitungsverlegung der Leitungstyp J-Y (St) Y
4x2x0,6 mm verwendet werden.
