JUNG DAS4210 - Handbuch (Seite 3)

Bewegungsmelder
Art.-Nr.: DAS 4210

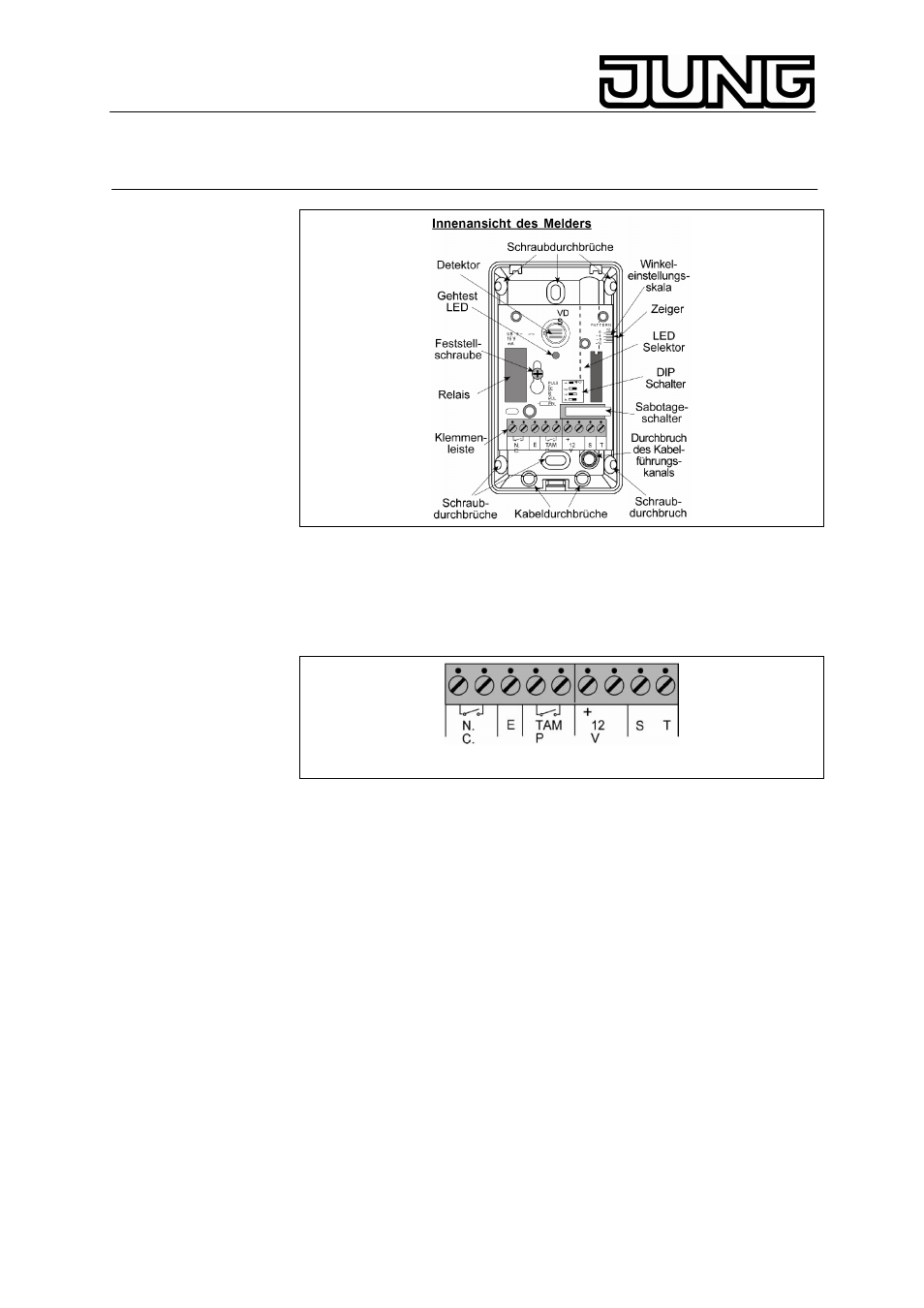

4. Verdrahtung
Führen Sie das Kabel durch den Kabeldurchbruch im oberen Teil des
Gehäuserückteils.
Stellen Sie die Leitungsverbindungen zur Klemmleiste wie unten
beschrieben her.
Klemmleiste
A. Verbinden Sie die N.C.-Klemmen (Relais) mit einer
Einbruchmeldelinie Ihrer Alarmzentrale. Die Klemme E dient hierbei
als Stützpunkt zum Einschleifen eines Widerstandes. Das Relais
öffnet beim Erkennen einer Bewegung oder bei Spannungsausfall.
B. Verbinden Sie die Tamp-Klemmen mit einer Sabotagelinie Ihrer
Alarmzentrale. Der Sabotagekontakt öffnet beim Öffnen des
Meldergehäuses.
C. Verbinden sie die 12 V Versorgungsspannung mit den 12+ bzw. –
Klemmen der Klemmenleiste. Beachten Sie hierbei die Polarität. Die
Versorgungsspannung sollte zwischen 9 V= und 16 V= liegen. Die
Stromaufnahme des Melders liegt bei ca. 7 mA.
D. Zur Aktivierung der Speicherlogik legen Sie das Scharfpotenzial auf
die S (Set) - Klemme. Die Polarität des Steuersignals ist mit den DIP-
Schaltern einzustellen.
E. Auf die Klemme T (Test) kann eine Steuerader aufgeschaltet werden,
um die Gehtest-LED zu Testzwecken freizuschalten. Die
Steuerpolarität ist über DIPSchalter einzustellen (siehe Abschnitt 8).
F. Auf die Klemme E (EOL) kann der Endwiderstand aufgelegt werden.
3
