7. Funktionsprüfung
Der CORAL-M VdS 90° ist mit einer Gehtest-LED ausgestattet. Diese
zeigt jede erkannte Bewegung innerhalb des Überwachungsbereiches
an. Diese Anzeige erfolgt nur im unscharfen Zustand des Systems bei
eingeschalteter Gehtest-LED. Das Einschalten der Gehtest LED kann

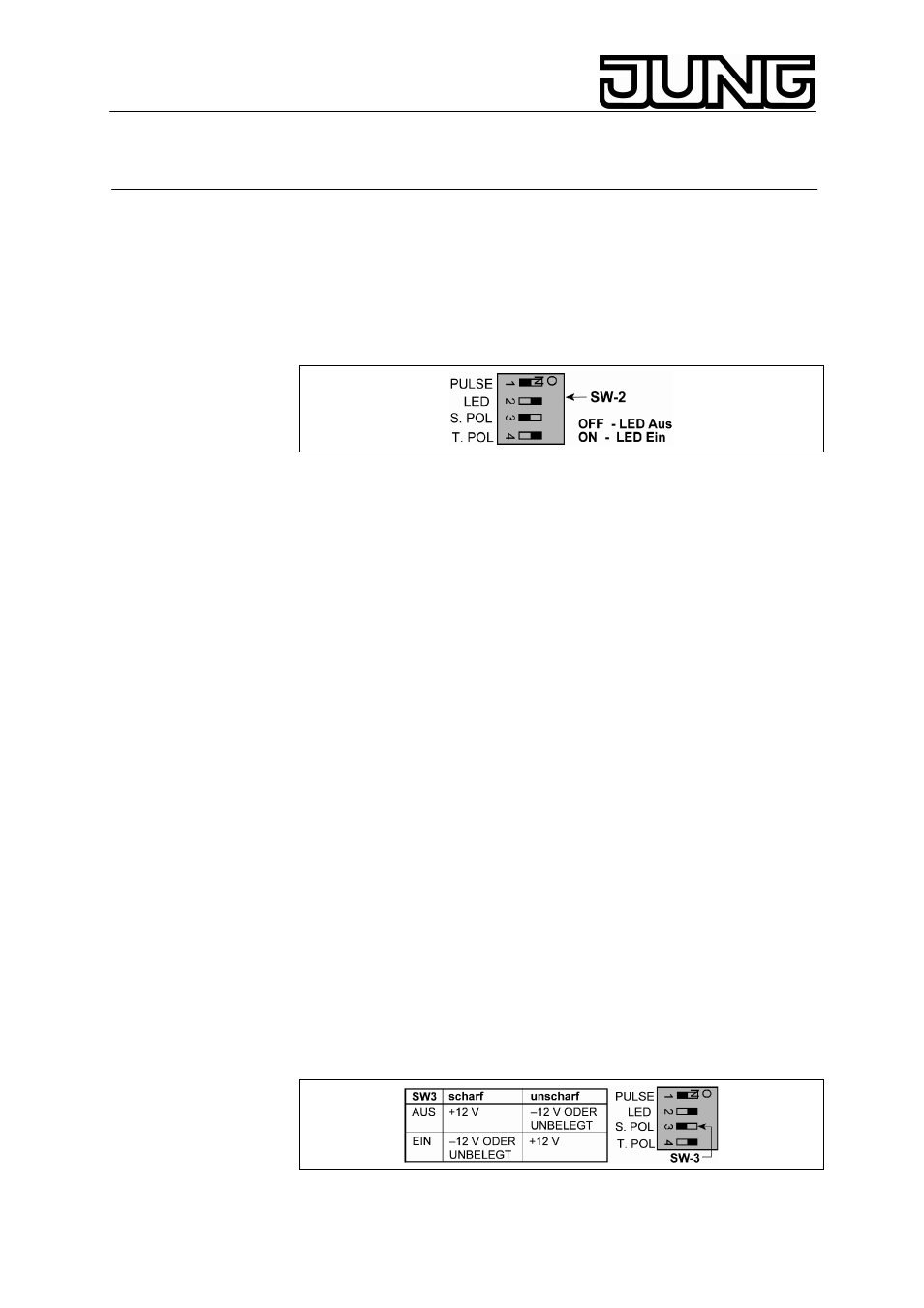

über den Schalter SW-2 erfolgen oder bei abgeschalteter Gehtest-LED
über das Anlegen der Testspannung.
Bei eingeschalteter Gehtest-LED können Sie einen Funktionstest wie
folgt durchführen:
A. Legen Sie die 12 V Betriebsspannung an und warten Sie einige
Minuten, bis der Melder sich stabilisiert hat.
B. Stellen Sie die Neigung der Hauptzone gemäß Tabelle 1 ein.
C. Stellen Sie den Impulszähler wie in Abschnitt 6 beschrieben ein.
D. Stellen Sie sicher, daß das Alarmsystem unscharf geschaltet ist und
ein eventuell gespeicherter Alarm gelöscht wurde.
E. Gehen Sie den Überwachungsbereich ab, indem Sie sich quer zu
den Überwachungs-zonen bewegen. Die Gehtest-LED zeigt nun jede
erkannte Bewegung durch Aufleuchten an. Warten Sie ca. 5
Sekunden, nach jedem Aufleuchten der LED, bis sich der Melder
wieder stabilisiert hat.
F. Nach erfolgtem Test kann die Gehtest-LED über den Schalter SW-2
wieder abgeschaltet werden oder die Testspannung an der
Testklemme wieder abgeschaltet werden.
Hinweis: Der Überwachungsbereich des Melders und die einwandfreie
Funktion sollten in regelmäßigen Abständen vom Betreiber
geprüft werden.
Bei VdS-Installationen ist der Melder mit dem VdS-Aufkleber zu
versiegeln.
8. Festlegen der Polarität für SET-Signal
Wird das Scharfsignal auf die Set-Klemme des Coral-M VdS 90°
geschaltet, so wird damit automatisch die Gehtest-LED abgeschaltet und
ein eventuell gespeicherter Alarm gelöscht.
Löst der Coral-M VdS 90° während der Scharfphase einen Alarm aus, so
wird dieser nach erfolgter Unscharfschaltung, durch dauerndes Leuchten
der Gehtest-LED als gespeicherter Alarm angezeigt.
Die Polarität des Set-Signals kann je nach Ausgang der Alarmzentrale
mit dem Schalter SW-3 eingestellt werden.
Vor Einstellen der Set-Polarität mittels des Schiebeschalters, sollte das
Potential an der Alarmzentrale gemessen werden.
